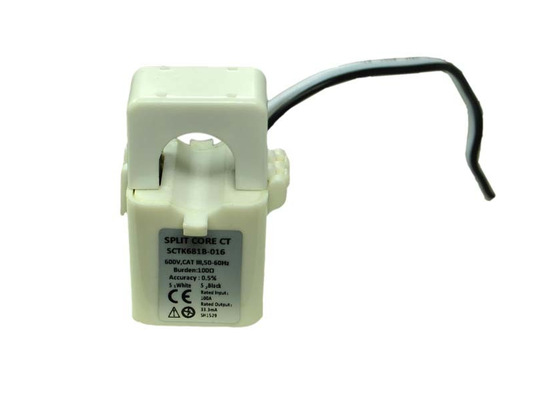

एस सी टी के 681 बी श्रृंखला स्प्लिट-कोर करंट ट्रांसफार्मर में एक हटाने योग्य कोर और आंतरिक परिशुद्धता लोड रेसिस्टर होता है, जिसे विशेष रूप से वर्तमान माप और विद्युत उपकरणों के लिए डिज़ाइन किया गया है, जो उच्च परिशुद्धता, कम कोर हानि और आसान स्थापना सुनिश्चित करता है। उत्पाद में एक मजबूत और विश्वसनीय संरचना है और यह गैर-संपर्क माप और लाइव-लाइन ऑपरेशन का समर्थन करता है। यह वर्तमान माप, मोटर निगरानी और रिले सुरक्षा के लिए उपयुक्त है। यह पावर मॉनिटरिंग और औद्योगिक स्वचालन में स्प्लिट-कोर करंट ट्रांसफार्मर अनुप्रयोगों के लिए एक आदर्श विकल्प है।
| केस | पीए / यूएल 94-वी0 |
| बॉबिन | पीबीटी |
| कोर | पर्मलॉय |
| आंतरिक संरचना | एपॉक्सी |
| निर्माण | टाई |
| ऑपरेटिंग तापमान | – 25℃～＋75℃ |
| ऑपरेटिंग आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | यूएल 1015 20AWG वायर (ट्विस्टेड वायर) 2.5m |
| आवृत्ति | 50Hz-2KHz |
| रेटेड इनपुट | 5A-630A |
| माप सीमा | 10%In-130%In |
| रेटेड आउटपुट | 0.333V(AC) या 0-500mA |
| अनुपात | ≤± 1.0% |
| चरण कोण | ≤ ±60मिनट |
| ढांकता हुआ शक्ति | 2.5KV/1mA/1मिनट |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩमिनट |
| पी/एन |
रेटेड इनपुट (ए) |
आउटपुट (mA/V) | सटीकता | आयाम (मिमी) | ||||
| Ø0 | ए | बी | सी | |||||
| एस सी टी के 681 बी-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| एस सी टी के 681 बी-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| एस सी टी के 681 बी-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| एस सी टी के 681 बी-035 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
प्र: नमूने के लिए आवेदन कैसे करें? लीड टाइम क्या है?
ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। नमूने निःशुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है; कस्टम उत्पादों की अलग से पुष्टि की जाएगी।
प्र: क्या आप छोटे परीक्षण आदेशों का समर्थन करते हैं?
ए: हाँ। छोटे परीक्षण आदेशों (मानक एमओक्यू से नीचे) पर बातचीत की जा सकती है और बड़े आदेशों के समान गुणवत्ता मानकों और वितरण प्रतिबद्धताओं को प्राप्त किया जा सकता है। विवरण के लिए कृपया हमारी बिक्री टीम से संपर्क करें।
प्र: वर्तमान माप अनुप्रयोगों के लिए स्प्लिट-कोर डिज़ाइन का क्या महत्व है?
ए: स्प्लिट-कोर डिज़ाइन गैर-संपर्क माप की अनुमति देता है और प्राथमिक कंडक्टर को डिस्कनेक्ट किए बिना स्थापित किया जा सकता है। यह ग्राहक के सामान्य उपयोग को प्रभावित किए बिना लाइव-लाइन ऑपरेशन का समर्थन करता है। कॉम्पैक्ट आकार और हल्का डिज़ाइन स्थापना को सुविधाजनक बनाता है, जो विद्युत लाइनों, मोटरों और रिले सुरक्षा जैसे अनुप्रयोगों में तेजी से तैनाती के लिए उपयुक्त है।
