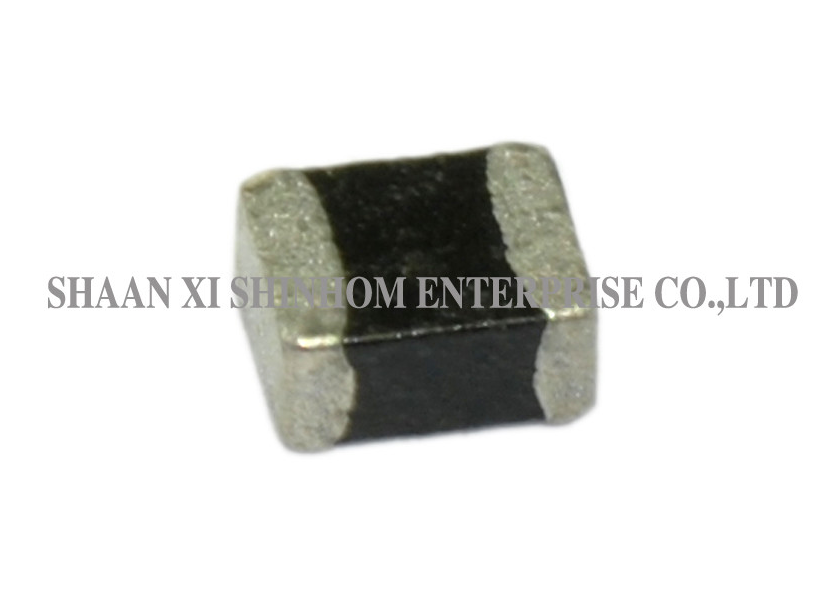

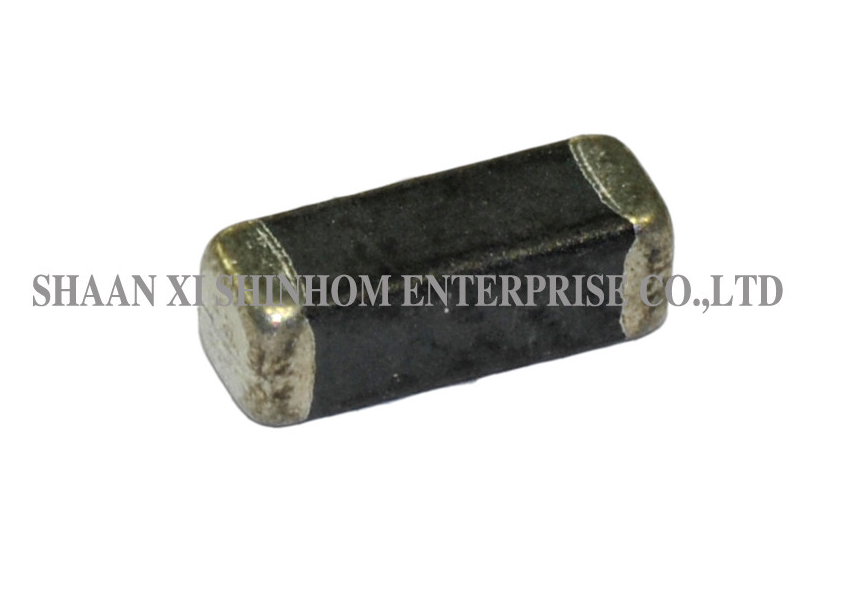

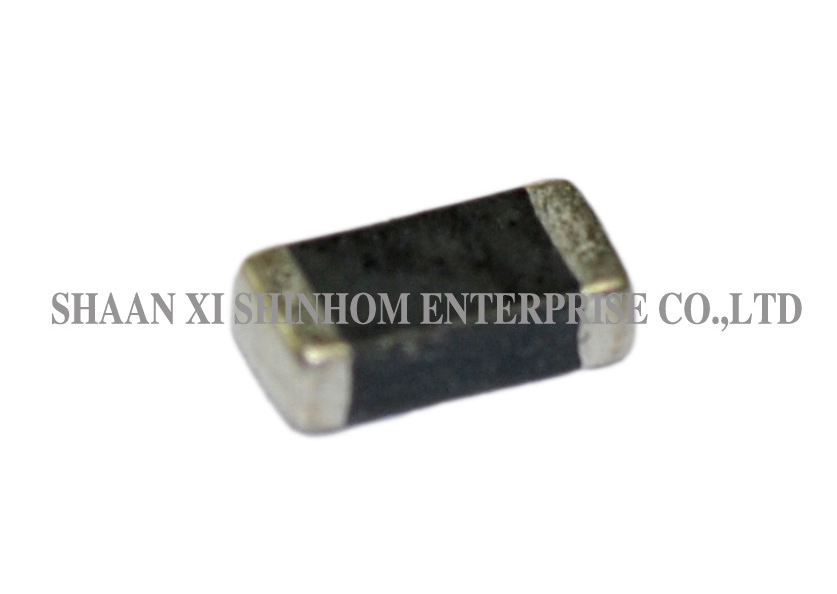

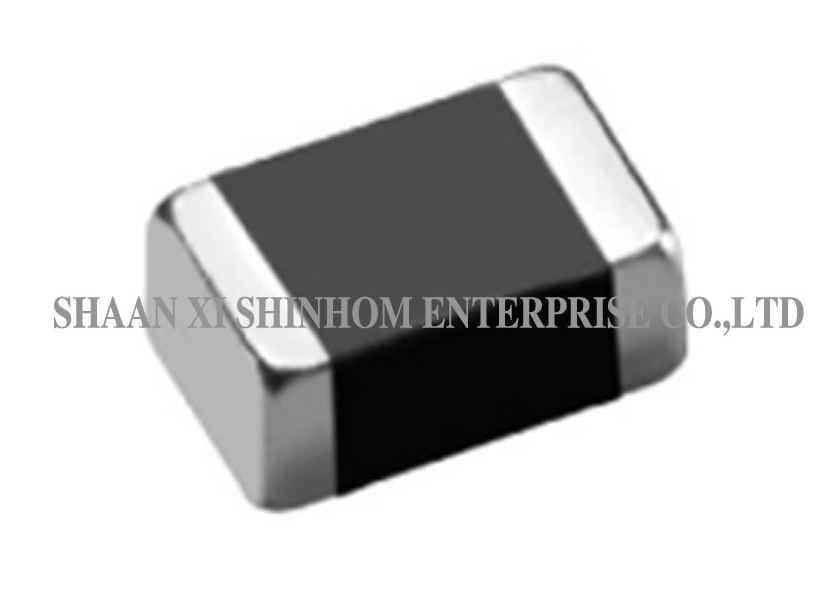

दAIML0402 श्रृंखलाबहु-परत चिप प्रेरक में एक बंद चुंबकीय सर्किट डिजाइन है जो प्रभावी रूप से क्रॉसटॉक को रोकता है। यह उच्च स्व-प्रतिध्वनित आवृत्ति और कम डीसीआर प्रदान करता है,उच्च आवृत्ति सर्किट में संकेत संचरण अखंडता सुनिश्चित करनायह उत्पाद उच्च घनत्व माउंटिंग और रिफ्लो सोल्डरिंग प्रक्रियाओं के लिए उपयुक्त उत्कृष्ट सोल्डरेबिलिटी और उच्च विश्वसनीयता प्रदान करता है। इसका व्यापक रूप से चिकित्सा उपकरणों में उपयोग किया जाता है,परीक्षण और माप उपकरण, प्रिंटर, स्वचालन नियंत्रक, कनवर्टर, संचार उपकरण, मोबाइल फोन, जीपीएस, पीडीए, पर्सनल कंप्यूटर, पोर्टेबल डिवाइस और विभिन्न स्टोरेज और मल्टीमीडिया डिवाइस।
| पैरामीटर | विवरण |
|---|---|
| परीक्षण | (समान स्वीकार्य) प्रेरण क्षमता और Q-HP4195A+HP41951 |
| डीसीआर | VOAC-7412 |
| एसआरएफ | HP8753C |
| मिलाप की क्षमता | 75% टर्मिनल इलेक्ट्रोड को कवर किया जाना चाहिए |
| प्रीहीट | @ 180°C±5°C 2-3 मिनट के लिए |
| मिलाप का तापमान | 4 सेकंड ± 1 सेकंड के लिए 230°C |
| प्रवाह | 3 से 5 सेकंड के लिए कोलोफोनी के साथ मेथनॉल समाधान में विसर्जन। |
| आईडीसी | डीसी धारा जिस पर या तो आरंभिक एल मूल्य डीसी पूर्वाग्रह के आवेदन के साथ 5% कम हो जाता है या धारा का मूल्य जिस पर तत्व का तापमान 20°C बढ़ जाता है |
| ऑपरेटिंग तापमान | -40°C से +100°C |
नोट्सः उत्पाद का आकार और प्रेरण अनुकूलित किया जा सकता है
प्रश्न: बंद चुंबकीय सर्किट के डिजाइन के क्या फायदे हैं?
A:बंद चुंबकीय सर्किट चुंबकीय प्रवाह को कोर के अंदर सीमित करता है. यह प्रभावी रूप से रिसाव प्रवाह और आसपास के सर्किट में विद्युत चुंबकीय हस्तक्षेप को कम करता है,जबकि आसन्न घटकों के बीच चुंबकीय युग्मन crosstalk को रोकनेउच्च घनत्व वाले पीसीबी लेआउट में, यह सिग्नल अखंडता और सिस्टम विद्युत चुम्बकीय संगतता में काफी सुधार करता है।
प्रश्न: इस श्रृंखला के लिए कौन से पैकेज उपलब्ध हैं?
A:पांच मानक आकार उपलब्ध हैंः 0402, 0603, 0805, 1206 और 1210. वे पीसीबी अंतरिक्ष और प्रेरण आवश्यकताओं के आधार पर लचीले ढंग से चुना जा सकता है,अति-छोटे से लेकर सामान्य प्रयोजन के अनुप्रयोगों तक.
प्रश्न: क्या यह उत्पाद रिफ्लो सोल्डरिंग के लिए उपयुक्त है?
A:हाँ. यह उत्पाद उत्कृष्ट मिलाप क्षमता के साथ पुनः प्रवाह मिलाप के लिए उपयुक्त है, जिससे यह स्वचालित एसएमटी उत्पादन लाइनों और उच्च घनत्व वाले माउंटिंग के लिए उपयुक्त है।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल (आकार और प्रेरण मूल्य सहित) प्रदान करें।नमूने निः शुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिया जाएगाबड़े पैमाने पर आदेश का समय आम तौर पर 2-8 सप्ताह होता है।
