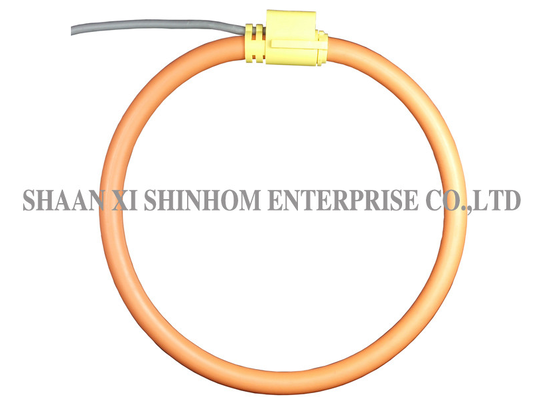

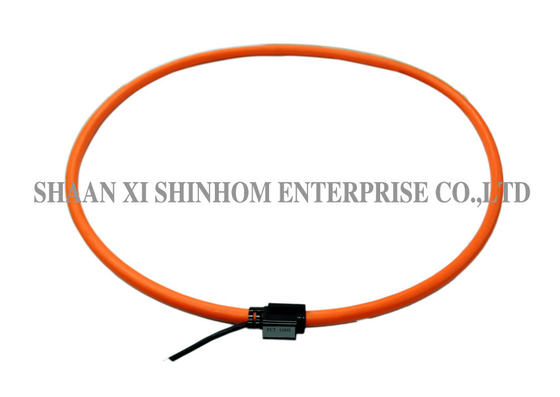

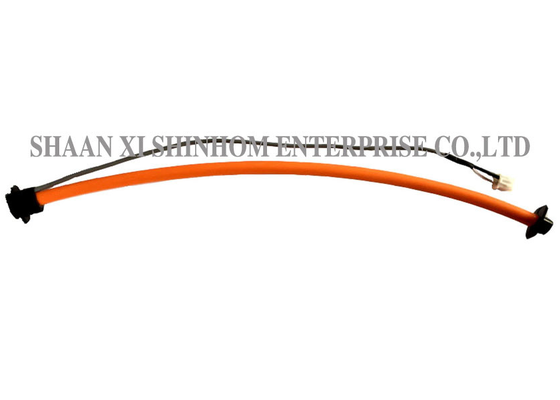

हाई परफॉर्मेंस रोगोवस्की कॉइल 333mV आउटपुट हाई करंट मॉनिटरिंग और रिले सुरक्षा के लिए

यह उच्च-प्रदर्शन वाला रोगोव्स्की कॉइल / फ्लेक्सिबल स्प्लिट-कोर करंट ट्रांसफार्मर स्थायी स्थापना के लिए डिज़ाइन किया गया एक एसी करंट सेंसर है। यह एक पतले, लचीले, स्नैप-ऑन रोगोव्स्की सेंसिंग कॉइल को सिग्नल कंडीशनर के साथ जोड़ता है, जो उच्च-करंट मॉनिटरिंग, पावर क्वालिटी एनालिसिस और रिले प्रोटेक्शन जैसे अनुप्रयोगों के लिए सटीक ट्रू आरएमएस करंट माप प्रदान करता है।उत्पाद प्रदान करता है उच्च रैखिकता और एक विस्तृत डायनामिक रेंज 1A से 100kA तक। यह बड़े या अनियमित आकार के कंडक्टरों के अनुकूल हो सकता है, गैर-आक्रामक स्थापना का समर्थन करता है, इसमें मजबूत ओवरलोड-रोधी क्षमता है, और सेकेंडरी के खुले होने पर कोई खतरा नहीं है। यह पावर मॉनिटरिंग और औद्योगिक माप के लिए एक आदर्श विकल्प है।

विशेषताएं

• 1A से 100kA तक उच्च रैखिकता
• विस्तृत डायनामिक रेंज
• बड़े आकार या अजीब आकार के कंडक्टरों के साथ या सीमित पहुंच वाले स्थानों में बहुत उपयोगी
• खुले-सर्किट सेकेंडरी से कोई खतरा नहीं
• बड़े ओवरलोड से क्षतिग्रस्त नहीं होता है
• गैर-आक्रामक, मुख्य से कोई शक्ति नहीं खींची जाती है
• कॉइल के अंदर कंडक्टर की किसी भी स्थिति में माप की एकरूपता
• बाहरी करंट कंडक्टर को अस्वीकृति की उत्कृष्ट डिग्री

अनुप्रयोग

• बहुत उच्च करंट मॉनिटरिंग
• डीसी रिपल माप
• हार्मोनिक्स और ट्रांजिएंट्स मॉनिटरिंग
• पावर मॉनिटरिंग और नियंत्रण प्रणाली
• इलेक्ट्रॉनिक वाट-घंटे मीटर में लागू
• पावर क्वालिटी मॉनिटरिंग
• इलेक्ट्रिक फर्नेस
• हार्मोनिक प्रबंधन
• रिले प्रोटेक्शन

विनिर्देश

यहां आपके चुनने के लिए विभिन्न प्रकार के विनिर्देश दिए गए हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: रोगोव्स्की कॉइल और पारंपरिक करंट ट्रांसफार्मर (सीटी) के बीच क्या अंतर है?

ए:रोगोव्स्की कॉइल बिना चुंबकीय कोर के एयर कोर संरचना का उपयोग करता है। इसमें कोई कोर संतृप्ति समस्या नहीं है, जो अत्यधिक उच्च रैखिकता(1A से 100kA तक) और बहुत विस्तृत डायनामिक रेंज प्रदान करता है। रोगोव्स्की कॉइल सेकेंडरी के खुले होने पर कोई उच्च-वोल्टेज खतरा नहीं प्रस्तुत करता है, जिसमें मजबूत ओवरलोड-रोधी क्षमता होती है। पारंपरिक सीटी में लोहे का कोर होता है और कम और उच्च दोनों करंट पर संतृप्ति की समस्या होती है, जिसमें सीमित डायनामिक रेंज होती है। सेकेंडरी ओपन सर्किट खतरनाक उच्च वोल्टेज उत्पन्न कर सकते हैं।

प्रश्न: उच्च-करंट माप में फ्लेक्सिबल रोगोव्स्की कॉइल के क्या फायदे हैं?

ए:फ्लेक्सिबल रोगोव्स्की कॉइल हल्का और मोड़ने योग्य होता है। इसे बड़े या अनियमित आकार के कंडक्टरों के चारों ओर लपेटा जा सकता है, जिससे यह सीमित स्थान वाली स्थापनाओं के लिए उपयुक्त हो जाता है। पारंपरिक कठोर सीटी की तुलना में, फ्लेक्सिबल डिज़ाइन आसान स्थापना प्रदान करता है, जो विशेष रूप से रेट्रोफिट परियोजनाओं और उन अनुप्रयोगों के लिए उपयुक्त है जहां बिजली बंद नहीं की जा सकती है।

प्रश्न: क्या कंडक्टर की स्थिति माप सटीकता को प्रभावित करती है?

ए:यह रोगोव्स्की कॉइल एक अनुकूलित डिज़ाइन का उपयोग करता है जिसमें कॉइल के अंदर कंडक्टर की स्थिति की परवाह किए बिना उत्कृष्ट माप स्थिरता होती है। यह बाहरी करंट हस्तक्षेप का बेहतर अस्वीकृति भी प्रदान करता है। यह वास्तविक स्थापना के दौरान कंडक्टर के कॉइल में केंद्रित न होने पर भी उच्च माप सटीकता सुनिश्चित करता है।

प्रश्न: ओवरलोड और ओपन सर्किट के संबंध में रोगोव्स्की कॉइल की सुरक्षा क्या है?

ए:रोगोव्स्की कॉइल में एक एयर कोर संरचना होती है जिसमें कोई कोर संतृप्ति समस्या नहीं होती है। अल्पकालिक उच्च-करंट ओवरलोड डिवाइस को नुकसान नहीं पहुंचाएगा। सेकेंडरी आउटपुट एक कम-वोल्टेज सिग्नल है, इसलिए ओपन सर्किट कोई उच्च-वोल्टेज खतरा नहीं प्रस्तुत करता है, जो सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।
