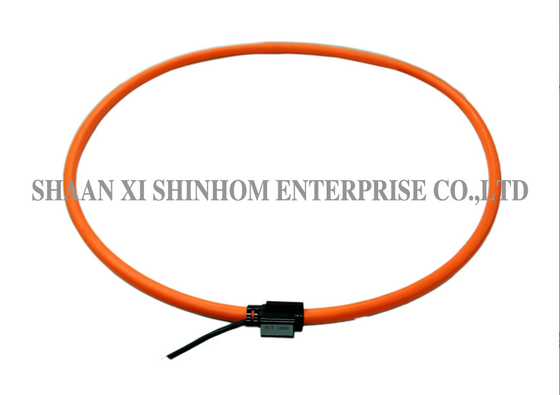

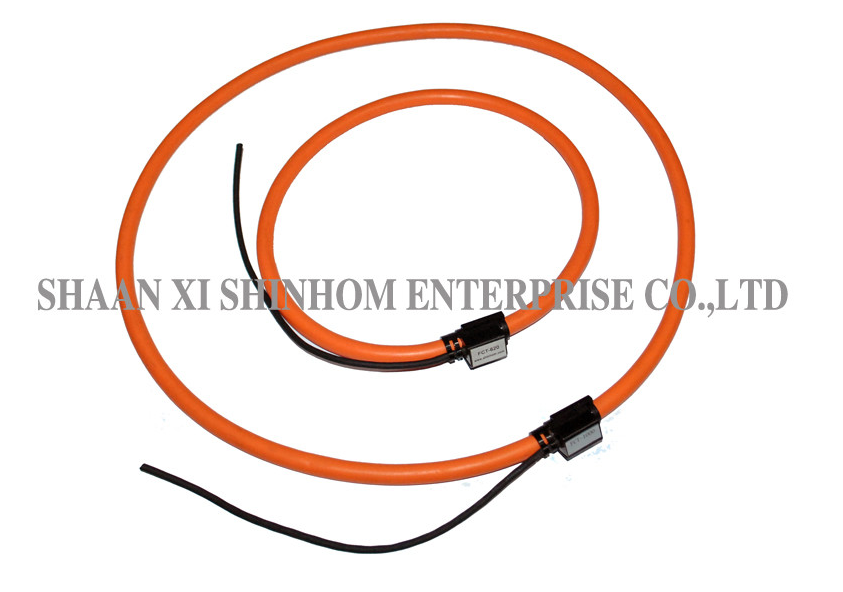

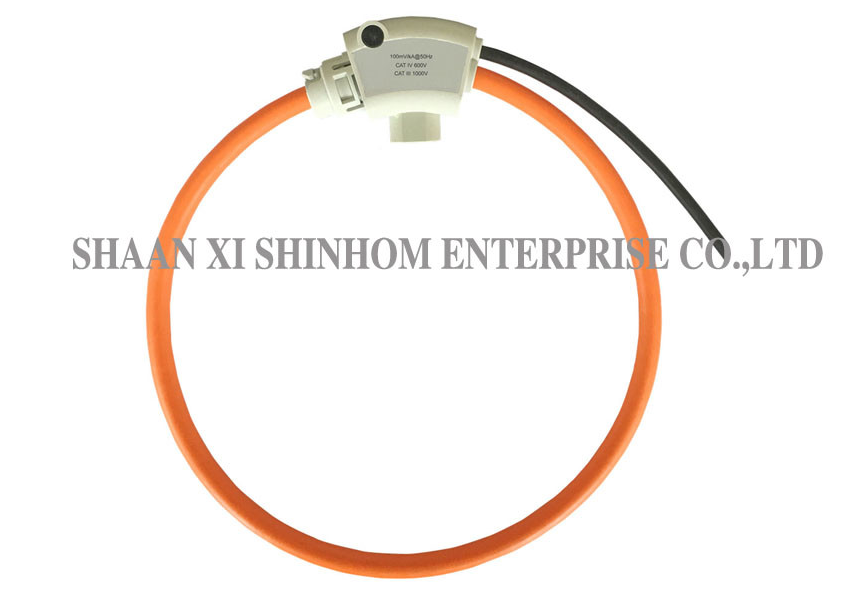

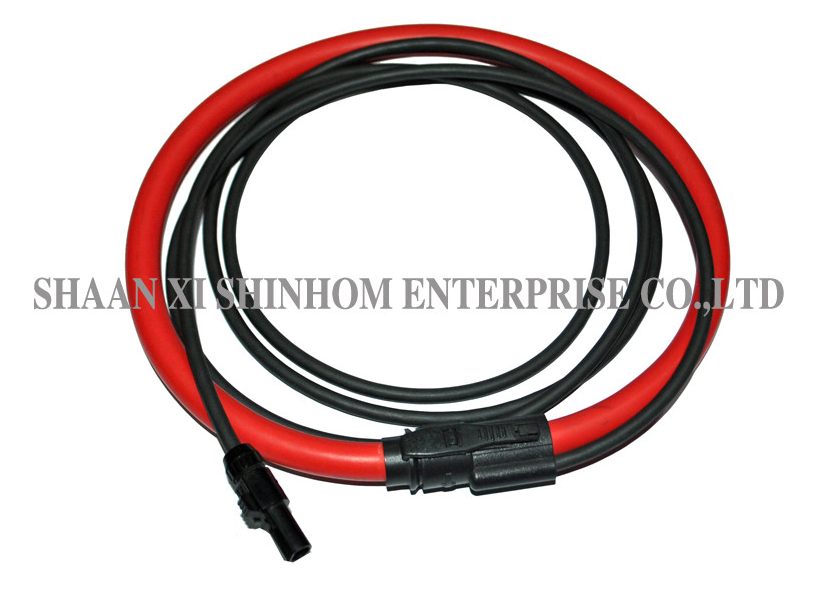

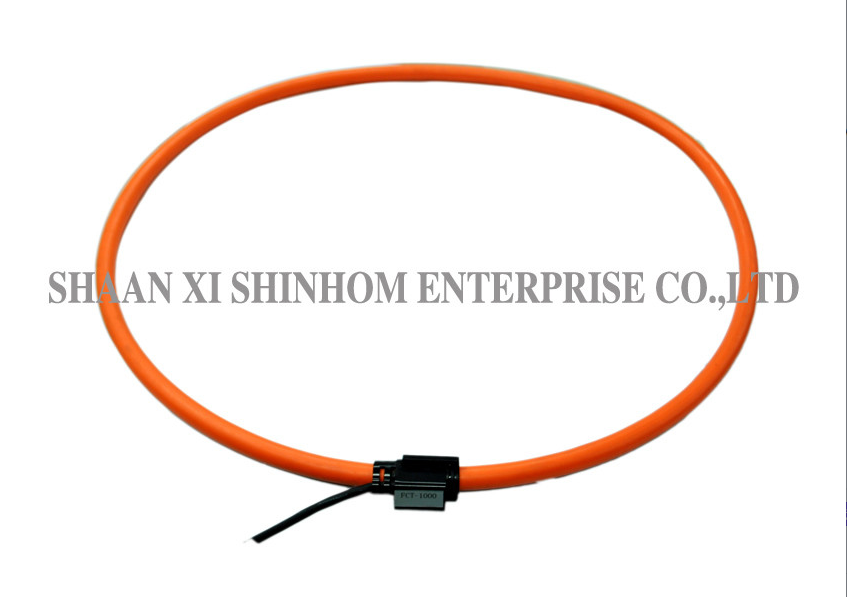

यह लचीला रोगोव्स्की कॉइल करंट ट्रांसफार्मर स्थायी स्थापना के लिए डिज़ाइन किया गया एक एसी करंट सेंसर है। यह एक पतले, लचीले, स्नैप-ऑन रोगोव्स्की सेंसिंग कॉइल को सिग्नल कंडीशनर के साथ जोड़ता है, जो सटीक ट्रू आरएमएस करंट माप प्रदान करता है। उत्पाद उच्च रैखिकता और एक विस्तृत गतिशील रेंज प्रदान करता है। लचीला स्प्लिट-कोर डिज़ाइन सर्किट को बाधित किए बिना त्वरित स्थापना की अनुमति देता है, और बड़े या अनियमित आकार के कंडक्टरों के अनुकूल होता है। कोई द्वितीयक ओपन-सर्किट खतरा नहीं है, और इसमें मजबूत एंटी-ओवरलोड क्षमता है। गैर-आक्रामक माप मुख्य सर्किट से बिजली नहीं खींचता है। सेंसर कॉइल के अंदर कंडक्टर की स्थिति की परवाह किए बिना उत्कृष्ट माप स्थिरता प्रदान करता है, जिसमें बाहरी वर्तमान हस्तक्षेप का बेहतर अस्वीकृति होती है। इसका व्यापक रूप से उच्च-वर्तमान निगरानी, शक्ति गुणवत्ता निगरानी, हार्मोनिक विश्लेषण, शक्ति निगरानी और रिले सुरक्षा में उपयोग किया जाता है।
विशेषताएं
अनुप्रयोग
विनिर्देशन
| ट्रांसड्यूसर | ||
| कॉइल की लंबाई: | 210/350/420/510/600/800 मिमी | |
| आंतरिक व्यास: | 60/103/125/155/180/245 मिमी (±10%) | |
| कॉइल क्रॉस सेक्शन: | 6.5±0.2 मिमी/8±0.2 मिमी/10±0.2 मिमी | |
| फास्टनिंग: | बायोनेट होल्डर | |
| सामग्री: | थर्मोप्लास्टिक UL94-V0 | |
| कॉइल: काला, लाल, पीला, नीला (अन्य रंग अनुकूलित किया जा सकता है) | ||
| रंग: | क्लोजिंग यूनिट: काला | |
| कनेक्शन केबल | ||
| प्रकार: | केबल (3-तार टर्मिनल के साथ) | |
| केबल + BNC/ऑसिलोस्कोप इंटरफ़ेस | ||
| लंबाई: | 3000 मिमी (मानक), अन्य लंबाई अनुकूलित की जा सकती है। | |
| सामग्री: | Xy23/0.1 Ts/2C+A+B | |
| रंग: | काला नारंगी | |
| विद्युत विशेषताएँ | ||
| आउटपुट स्तर (RMS): | 40mV/1000A @50Hz | |
| 80mV/1000A @50Hz | ||
| 100mV/1000A @50Hz | ||
| सटीकता: | क्लास 1.0 (कॉइल को एम्पलीफायर/इंटीग्रेटर लोड प्रतिबाधा के साथ कैलिब्रेट किया जाना चाहिए) | |
| रैखिकता (रेंज के 10% से 100% तक): | ±0.1% रीडिंग का | |
| आवृत्ति रेंज/बैंडविड्थ: | लगभग 10 हर्ट्ज से 10 मेगाहर्ट्ज | |
| चरण शिफ्ट: | 90° | |
| कंडक्टर स्थिति संवेदनशीलता: | ±2% अधिकतम | |
| बाहरी क्षेत्र का प्रभाव: | ±2% अधिकतम | |
| पर्यावरणीय स्थितियाँ | ||
| संचालन तापमान: | -20°C से +75°C तक | |
| भंडारण तापमान: | -30°C से +75°C तक (सामान्य तापमान का सुझाव दिया गया है) | |
| सुरक्षा | ||
| कार्यशील वोल्टेज (अधिकतम): | 1000Vrms CATIII | |
| 600Vrms CATIV | ||
| हिपोट परीक्षण | 3000Vrms @50/60Hz 1मिनट। | |
आयाम
| आयाम (मिमी) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| A विंडो आकार ((मिमी)±10% | 60 मिमी | 103 मिमी | 125 मिमी | 155 मिमी | 180 मिमी | 245 मिमी |
| B रोगोव्स्की कॉइल O.D.(मिमी)±10% | 73 मिमी | 120 मिमी | 141 मिमी | 171 मिमी | 201 मिमी | 266 मिमी |
| C रोगोव्स्की कॉइल व्यास | 6.5 मिमी | 8 मिमी | 8 मिमी | 8 मिमी | 10.5 मिमी | 10.5 मिमी |
| D वायर लीड व्यास | 4 मिमी | 4 मिमी | 4 मिमी | 4 मिमी | 4 मिमी | 4 मिमी |
यहां आपके चयन के लिए विभिन्न प्रकार के विनिर्देश दिए गए हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: रोगोव्स्की कॉइल और पारंपरिक करंट ट्रांसफार्मर (सीटी) के बीच क्या अंतर है?
ए: एक रोगोव्स्की कॉइल में कोई चुंबकीय कोर नहीं होता है, जिसमें एयर कोर संरचना का उपयोग किया जाता है। इसमें कोई कोर संतृप्ति समस्या नहीं होती है, जो अत्यधिक उच्च रैखिकता(1A से 100kA तक) और बहुत विस्तृत गतिशील रेंज प्रदान करती है। रोगोव्स्की कॉइल में द्वितीयक खुला होने पर कोई उच्च-वोल्टेज खतरा नहीं होता है, जिसमें मजबूत एंटी-ओवरलोड क्षमता होती है। पारंपरिक सीटी में लोहे का कोर होता है और कम और उच्च दोनों धाराओं पर संतृप्ति की समस्या होती है, जिसमें सीमित गतिशील रेंज होती है। द्वितीयक खुले सर्किट खतरनाक उच्च वोल्टेज उत्पन्न कर सकते हैं।
प्रश्न: उच्च-वर्तमान माप में लचीले रोगोव्स्की कॉइल के क्या फायदे हैं?
ए: लचीला रोगोव्स्की कॉइल हल्का और मोड़ने योग्य होता है। इसे बड़े या अनियमित आकार के कंडक्टरों के चारों ओर लपेटा जा सकता है, जिससे यह सीमित स्थान वाली स्थापनाओं के लिए उपयुक्त होता है। पारंपरिक कठोर सीटी की तुलना में, लचीला डिज़ाइन आसान स्थापना प्रदान करता है, जो विशेष रूप से रेट्रोफिट परियोजनाओं और उन अनुप्रयोगों के लिए उपयुक्त है जहां बिजली बंद नहीं की जा सकती है।
