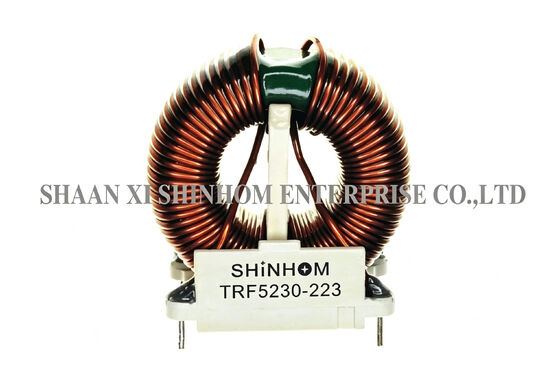

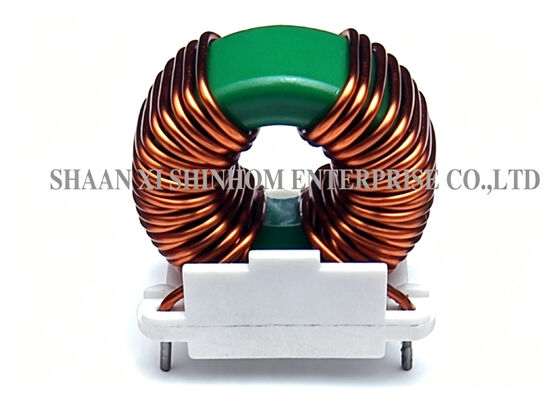

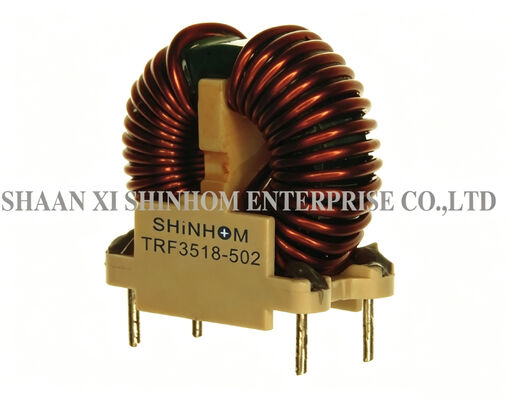

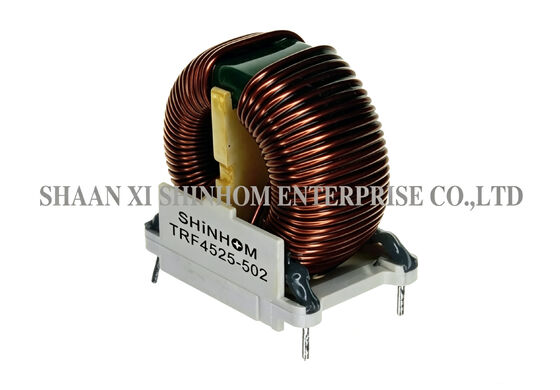

कम हानि वाला टोरोइडलसामान्य-प्रणाली का गला घोंटनायह एक टोरोइडल कोर और स्प्लिट-वाइंडिंग डिजाइन का उपयोग करता है। यह बहुत कम इंटर-वाइंडिंग क्षमता प्रदान करता है। एकल-परत वाइंडिंग एक व्यापक आवृत्ति रेंज में उच्चतम सामान्य-मोड प्रतिबाधा सुनिश्चित करती है।आवृत्ति प्रतिक्रिया 50Hz से 500KHz तक कवर करती है, कम आवृत्ति वाले एसी रिएक्टरों और विभिन्न पावर फिल्टरिंग अनुप्रयोगों के लिए उपयुक्त है। यह ऊर्ध्वाधर या क्षैतिज माउंटिंग का समर्थन करता है।ऊर्ध्वाधर पिन माउंटिंग आसान पीसीबी विधानसभा की अनुमति देता है और उत्कृष्ट कंपन प्रतिरोध प्रदान करता हैइसका व्यापक रूप से सौर ऊर्जा उत्पादन, पवन ऊर्जा उत्पादन, चर आवृत्ति ड्राइव, प्रेरण हीटिंग, वेल्डिंग उपकरण, आरएफआई दमन और डीसी-डीसी रूपांतरण में उपयोग किया जाता है।
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है।
प्रश्न: स्प्लिट-वाइंड डिजाइन के क्या फायदे हैं?
उत्तरः स्प्लिट-वाइंडिंग प्राथमिक और माध्यमिक वाइंडिंग को कोर पर भौतिक रूप से अलग करता है।यह प्रभावी रूप से घुमाव के बीच परजीवी क्षमता को कम करता है और उच्च आवृत्ति शोर के लिए संधारित्र युग्मन मार्गों को कम करता हैयह सामान्य मोड शोर दमन में सुधार करता है, विशेष रूप से उच्च आवृत्ति श्रेणी में।
प्रश्न: बहुपरत की तुलना में एकल-परत घुमाव के क्या फायदे हैं?
उत्तरः एकल-परत घुमाव इंटर-परत परजीवी क्षमता को समाप्त करता है। यह व्यापक आवृत्ति रेंज में उच्च सामान्य-मोड प्रतिबाधा और अधिक स्थिर फ़िल्टरिंग प्रदर्शन प्रदान करता है।एकल परत संरचना भी बेहतर गर्मी अपव्यय और अधिक सुसंगत घुमाव प्रदान करता है, जिससे यह सख्त ईएमआई दमन आवश्यकताओं के साथ बिजली डिजाइन के लिए उपयुक्त है।
प्रश्न: सुरक्षा मानकों के लिए 1-3 मिमी की रेंगने की दूरी का क्या महत्व है?
उत्तर: क्रिकिंग दूरी सबसे छोटी दूरी है जो इन्सुलेशन सतह के साथ मापी जाती है। यह सीधे इन्सुलेशन स्तर और उत्पाद के सुरक्षा प्रमाणन को प्रभावित करती है।1-3 मिमी creepage दूरी यूएल को पूरा करता हैबुनियादी और प्रबलित इन्सुलेशन के लिए सीएसए और आईईसी मानक, ग्राहकों को सुरक्षा प्रमाणन पास करने में मदद करते हैं।
प्रश्न: ऊर्ध्वाधर और क्षैतिज माउंट के बीच कैसे चुनें?
A: ऊर्ध्वाधर माउंटिंग (नीचे की ओर पिन) पीसीबी स्थान बचाता है और उच्च घनत्व लेआउट के लिए उपयुक्त है। क्षैतिज माउंटिंग (पिन साइड) समग्र ऊंचाई को कम करता है और कम प्रोफ़ाइल डिजाइन के लिए उपयुक्त है।दोनों माउंटिंग प्रकार स्वचालित सम्मिलन का समर्थन करते हैं.
