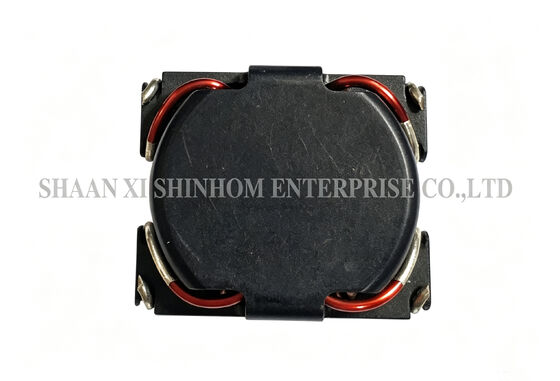

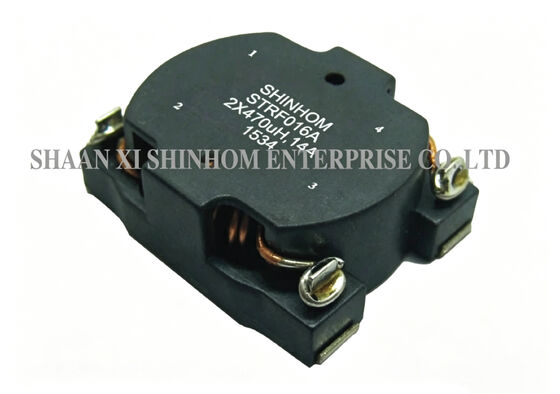

STRF016 श्रृंखलाउच्च-वर्तमान एसएमडी सामान्य-मोड चोक प्रारंभ करनेवाला डीसी-डीसी और एसी-डीसी कनवर्टर अनुप्रयोगों के लिए डिज़ाइन किया गया है। ईएमआई को प्रभावी ढंग से कम करने के लिए उत्पाद एक चुंबकीय ढाल संरचना का उपयोग करता है। यह व्यापक आवृत्ति रेंज में उच्च सामान्य-मोड प्रतिबाधा प्रदान करता है, उत्कृष्ट ईएमआई दमन प्रदर्शन प्रदान करता है। अनेक आकार और वर्तमान रेटिंग उपलब्ध हैं। टेप और रील पैकेजिंग एसएमटी स्वचालित प्लेसमेंट का समर्थन करती है और रिफ्लो सोल्डरिंग के साथ संगत है। ऑपरेटिंग तापमान रेंज -40°C से +125°C (स्व-तापमान वृद्धि सहित) है, जो विभिन्न कठोर वातावरणों के लिए उपयुक्त है। इसका व्यापक रूप से डीसी-डीसी/एसी-डीसी कनवर्टर्स, संचार प्रणालियों, ऑटोमोटिव इलेक्ट्रॉनिक्स और एलसीडी टीवी में उपयोग किया जाता है।
ए:चुंबकीय ढाल संरचना कोर के अंदर चुंबकीय प्रवाह को सीमित करने के लिए एक बंद चुंबकीय सर्किट डिजाइन का उपयोग करती है। यह आस-पास के संवेदनशील सर्किट में रिसाव प्रवाह और विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से कम करता है। संचार उपकरण और ऑटोमोटिव इलेक्ट्रॉनिक्स जैसे उच्च-घनत्व पीसीबी लेआउट में, परिरक्षित इंडक्टर्स सिस्टम ईएमसी प्रदर्शन में काफी सुधार करते हैं।
ए:STRF016 श्रृंखलाव्यापक आवृत्ति रेंज में उच्च सामान्य-मोड प्रतिबाधा प्रदान करता है, जो सामान्य-मोड शोर धारा को प्रभावी ढंग से क्षीण करता है। चुंबकीय ढाल संरचना के साथ संयुक्त, समग्र ईएमआई प्रदर्शन उत्कृष्ट है। यह सख्त ईएमआई आवश्यकताओं के साथ डीसी-डीसी और एसी-डीसी पावर डिजाइन के लिए विशेष रूप से उपयुक्त है।
ए:आईडीसी को डीसी वर्तमान मान के रूप में परिभाषित किया गया है जो कॉइल में लगभग 40 डिग्री सेल्सियस तापमान में वृद्धि का कारण बनता है। वास्तविक अनुप्रयोगों में, सुनिश्चित करें कि अधिकतम ऑपरेटिंग परिवेश तापमान और स्व-तापमान वृद्धि 125°C से अधिक न हो। चयन करते समय, दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए पर्याप्त मार्जिन रखें।
ए:यह वाष्प चरण सोल्डरिंग और इन्फ्रारेड रिफ्लो सोल्डरिंग एसएमटी प्रक्रियाओं दोनों का समर्थन करता है। सोल्डरिंग ताप प्रतिरोध 10 सेकंड के लिए 260 डिग्री सेल्सियस है, जो सीसा रहित रिफ्लो तापमान प्रोफाइल के साथ संगत है। टेप और रील पैकेजिंग स्वचालित प्लेसमेंट लाइनों के लिए उपयुक्त है।
