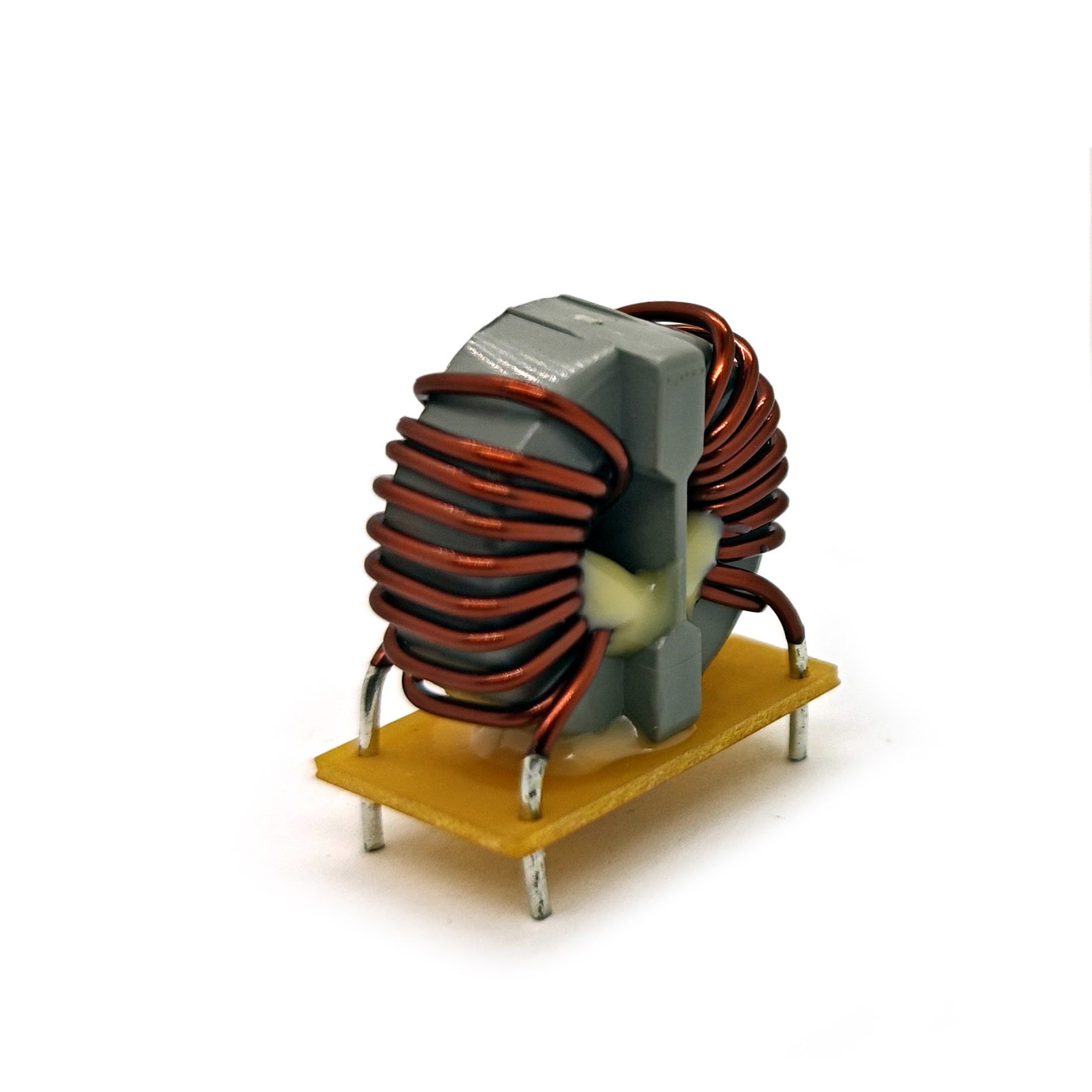

पावर इलेक्ट्रॉनिक्स में बेहतर विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) दमन के लिए डिज़ाइन किया गया,टीआरएफ सीरीज़ के कॉमन मोड स्ट्रोक उच्च दक्षता वाले शोर फ़िल्टरिंग प्रदान करते हैंRoHS-अनुरूप सामग्री और UL94V-0 ज्वलनशीलता प्रमाणन की विशेषता, ये थोक मांग वाले वातावरण में विश्वसनीयता सुनिश्चित करते हैं। व्यापक आवृत्ति रेंज में स्थिर प्रेरण के लिए अनुकूलित,वे सख्त सुरक्षा अनुपालन की आवश्यकता वाले एसी/डीसी बिजली प्रणालियों में निर्बाध रूप से एकीकृत होते हैं.
प्रेरण क्षमताः600 एमएच ± 30% @ 1.0 kHz, 0.1V
डीसी प्रतिरोध (आरडीसी):9.0 mΩ अधिकतम
रेटेड करंट:5.0 A अधिकतम
नामित वोल्टेजः250 वैक मैक्स
हाइ-पॉट टेस्ट:1.5 केवी, 2 एमए, 2 सेकंड (कोइल से कोइल)
ऑपरेटिंग तापमानः-20°C से +105°C (स्व-तापमान वृद्धि सहित)
भौतिक आयाम:
ऊंचाईः अधिकतम 22.5 मिमी
पिन अंतरः 24.0 ± 0.5 मिमी / 20.0 ± 0.5 मिमी
अनुपालन:RoHS, UL94V-0, ASTM ऑक्सीजन इंडेक्स > 28%
वेल्डेबिलिटी:MIL-STD-202, विधि 208D

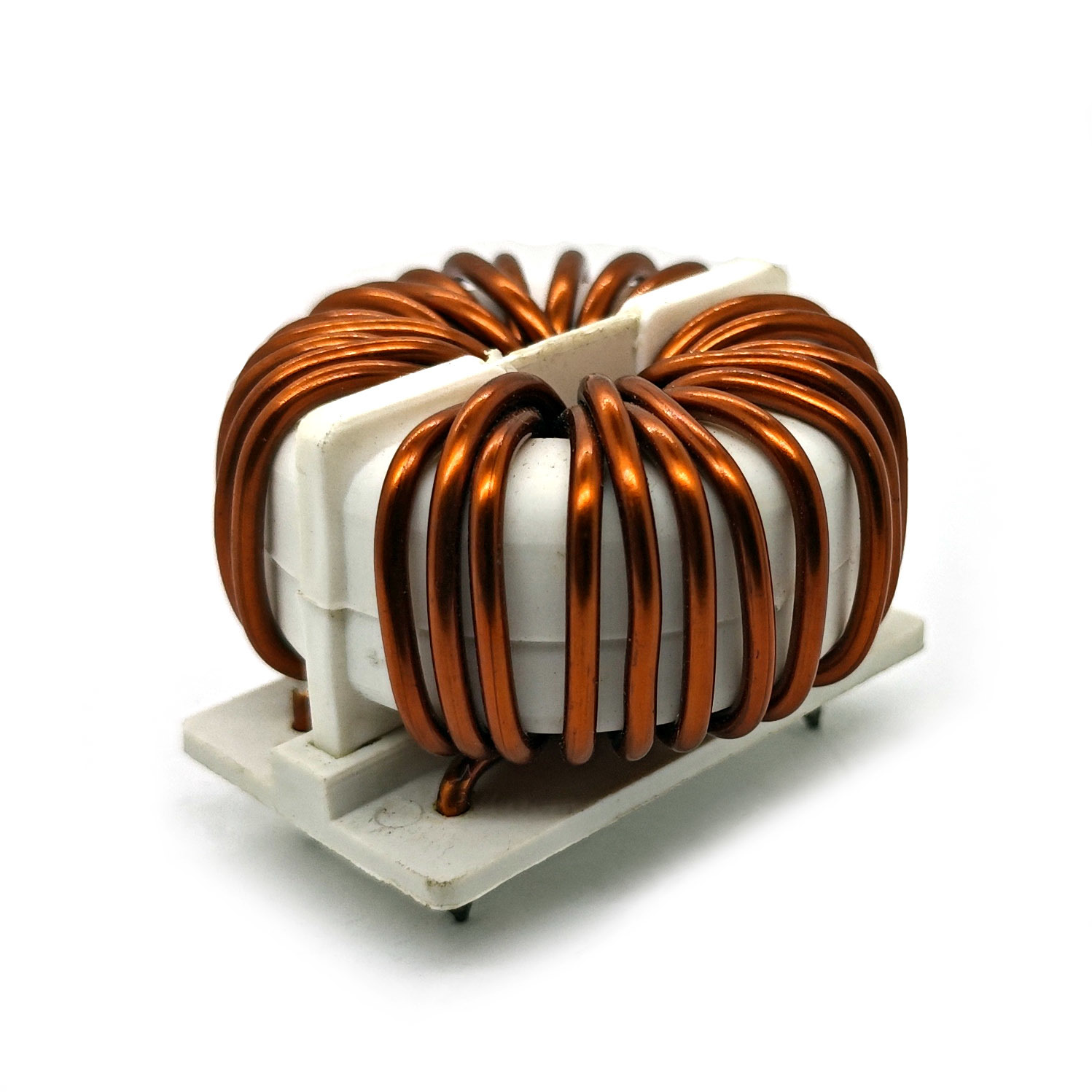

प्रेरण क्षमताः2.0 mH Min @ 1.0 kHz, 0.1V
डीसी प्रतिरोध (आरडीसी):6.0 mΩ अधिकतम
रेटेड करंट:20.0 A अधिकतम
हाइ-पॉट टेस्ट:1.5 केवी, 2 एमए, 2 सेकंड (कोइल से कोइल)
ऑपरेटिंग तापमानः-20°C से +105°C (स्व-तापमान वृद्धि सहित)
भौतिक आयाम:
लंबाईः 47.5 मिमी (रिफ), अधिकतम 47.5 मिमी
चौड़ाईः 30.0 मिमी अधिकतम
ऊंचाईः 35.0 ± 0.5 मिमी / 15.0 ± 0.5 मिमी
पिन गहराईः 5.0 मिमी मिन
अनुपालन:RoHS, UL94V-0, ASTM ऑक्सीजन इंडेक्स > 28%
वेल्डेबिलिटी:MIL-STD-202, विधि 208D
उपभोक्ता इलेक्ट्रॉनिक्सःएसी एडाप्टर, एलईडी ड्राइवरों में शोर फ़िल्टरिंग।
दूरसंचार उपकरण:डाटा लाइनों और कम शक्ति वाले सर्किटों के लिए ईएमआई दमन।
औद्योगिक नियंत्रण:सेंसर और I/O मॉड्यूल में सिग्नल स्थिरता।
चिकित्सा उपकरण:पोर्टेबल उपकरणों में अनुपालन-महत्वपूर्ण बिजली अलगाव।
उच्च धारा प्रणालीःइन्वर्टर, मोटर ड्राइव और औद्योगिक बिजली आपूर्ति।
नवीकरणीय ऊर्जाःसौर इन्वर्टर जिन्हें शोर फ़िल्टरिंग के लिए 20A से अधिक की आवश्यकता होती है।
ईवी चार्जिंग स्टेशनःउच्च वोल्टेज डीसी/एसी रूपांतरण में ईएमआई को कम करना।
सर्वर पीएसयूःडाटा सेंटर बुनियादी ढांचे में थोक वर्तमान पथों को स्थिर करना।
