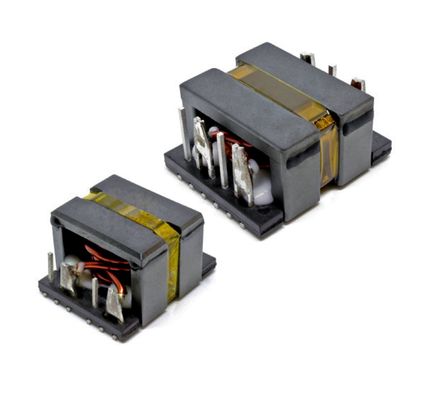

उच्च शोर बिजली प्रणालियों के लिए बनाया गया, टीपीईआर श्रृंखला उद्योग के अग्रणी ईएमआई दमन प्रदान करता है39A नामित धाराऔर1500 वोल्ट की अलगाव. ER19/ER25 सपाट कोर के साथ, यह अल्ट्रा-लो डीसीआर (1.4mΩ तक) और सटीक एसआरएफ नियंत्रण (0.95~2.0MHz) प्राप्त करता है। शील्ड एसएमटी निर्माण क्रॉसस्टॉक को कम करता है,जबकि RoHS/EIA481 अनुपालन स्वचालित विधानसभा तत्परता सुनिश्चित करता हैविद्युत वाहन चार्जर और औद्योगिक इन्वर्टर में ईएमसी फिल्टर के साथ तालमेल के लिए अनुकूलित।
मुख्य प्लेटफार्म
ER19: 24.9×21.6×16.9mm अधिकतम
ER25: 30.5×27×18mm अधिकतम
विद्युत @25°C (प्रति दस्तावेज़)
| पैरामीटर | TPER19 रेंज | TPER25 रेंज |
|---|---|---|
| प्रेरण (μH) | 120°480 ±35% @10kHz | 160~1400 ±35% @10kHz |
| रिसाव अनुनाद (μH) | 0.4.1.5 @100kHz | 1.5.6.0 @100kHz |
| डीसीआर अधिकतम (एमओएम) | 2.5 ¢7.8 | 1.4 ¢ 13.0 |
| रेटेड करंट (A) * | 10 ¢ 20 | 12 ¢ 39 |
| SRF प्रकार (MHz) | 1.42 ¢1.79 | 0.95 ¢2.0 |
| प्रतिबाधा @SRF (kΩ) | 0.73 ¢15 | 0.4 ¢5.5 |
| अलगाव वोल्टेज | 1000Vrms | 1500Vrms |
प्रदर्शन
ऑपरेटिंग टेम्पः ¥40°C से +150°C (TPER25)
वर्तमान रेटिंगः 50°C तापमान वृद्धि के आधार पर (मुक्त हवा शीतलन)
टेप/रोलः EIA481 के अनुरूप
*नामित धारा = आरएमएस धारा 50°C तापमान वृद्धि का कारण
आवेदन
विद्युत वाहन
डीसी-डीसी कन्वर्टर्स (39A बैटरी सिस्टम के लिए वर्तमान समर्थन)
ऑनबोर्ड चार्जर (1.42MHz SRF लक्ष्य CISPR 25 EMI बैंड)
औद्योगिक शक्ति
सौर इन्वर्टर (1500V अलगाव 1.2kV बस प्रणालियों के लिए)
मोटर ड्राइव (1.4mΩ डीसीआर शक्ति हानि को कम करता है)
डाटा/टेलीकॉम
सर्वर पीएसयू (2.0MHz SRF स्विच-मोड शोर को दबाता है)
5जी पावर मॉड्यूल (प्लानर प्रोफाइल उच्च घनत्व वाले पीसीबी फिट करता है)
उपभोक्ता इलेक्ट्रॉनिक्स
यूएसबी-पीडी 3.1 एडाप्टर (1.42MHz पीक प्रतिबाधा 140W डिजाइन के लिए)
एलईडी ड्राइवर (वैश्विक बाजारों के लिए RoHS- अनुरूप)
प्रश्न: समतल चोक कैसे टोरोइडल कोर से बेहतर प्रदर्शन करता है?
उत्तरः 30% कम प्रोफ़ाइल (18 मिमी बनाम 25 मिमी), 50% तेज़ असेंबली (एसएमटी बनाम थ्रू-होल), और सख्त एसआरएफ नियंत्रण (± 5% बनाम ± 20%) ।
प्रश्न: क्या यह डीसी-डीसी सर्किट में पावर इंडक्टर्स की जगह ले सकता है?
एः नहीं. ईएमआई दमन के लिए डिज़ाइन किया गया है (ऊर्जा भंडारण नहीं). पूर्ण ईएमसी अनुपालन के लिए पावर इंडक्टर्स के साथ जोड़ा।
प्रश्न: क्या उच्च परिवेश तापमान पर थर्मल डीरेटिंग की आवश्यकता होती है?
उत्तर: हाँ. अधिकतम धारा = नामित धारा × [(150 ¢ परिवेश तापमान) / 50]. उदाहरण के लिएः 39A @ 25°C → 23.4A @ 120°C.
प्रश्न: कस्टम प्रतिबाधा वक्र समर्थित हैं?
उत्तर: हाँ, एसआरएफ ट्यूनिंग के लिए संपर्क (उदाहरण के लिए, चिकित्सा उपकरणों के लिए 1.0MHz±3%) ।
