होम /उत्पाद/आम मोड चोक/ईएमआई फ़िल्टरिंग के लिए कम डीसीआर और यूएल इन्सुलेशन मानकों के साथ उच्च प्रेरण सामान्य मोड प्रेरक

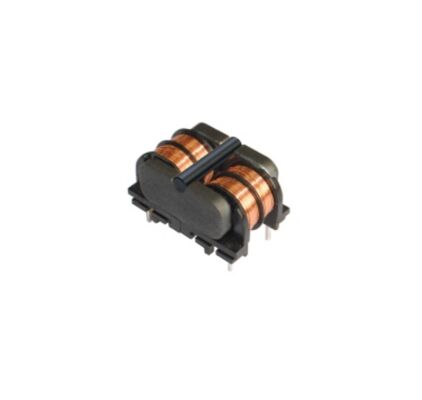

ईएमआई फ़िल्टरिंग के लिए कम डीसीआर और यूएल इन्सुलेशन मानकों के साथ उच्च प्रेरण सामान्य मोड प्रेरक

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

ईएमआई फ़िल्टरिंग कॉमन मोड इंड्यूसर

,

यूएल इन्सुलेशन कॉमन मोड इंडक्टर

,

कम डीसीआर कॉमन मोड इंडक्टर
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: LFUR17A
दस्तावेज: LFUR17A_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2 ~ 8weeks
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
पावर लाइन शोर फ़िल्टरिंग के लिए उच्च-विश्वसनीयता उच्च-प्रेरकत्व सामान्य और विभेदक मोड इंडक्टर्स
उत्पाद विवरण
LFUR17A श्रृंखलाकी एक उच्च-प्रदर्शन लाइन हैसामान्य मोड इंडक्टर्सऔरविभेदक मोड दमन प्रेरक, आधुनिक पावर इलेक्ट्रॉनिक्स के लिए असाधारण शोर क्षीणन प्रदान करने के लिए डिज़ाइन किया गया। उन्नत के भाग के रूप मेंईएमआई फ़िल्टर,आरएफआई फिल्टर, औरउच्च प्रेरण पावर लाइन शोर फिल्टर, यह श्रृंखला कॉम्पैक्ट पीसीबी-माउंट डिज़ाइन में अनुकूलित इंडक्शन, कम डीसीआर और विश्वसनीय प्रदर्शन प्रदान करती है।
मिलने के लिए इंजीनियर किया गयायूएल इन्सुलेशन मानकऔर यूएस प्रकाश सुरक्षा आवश्यकताओं के अनुसार, LFUR17A श्रृंखला उच्च दक्षता वाले एसएमपीएस, एलईडी ड्राइवर, सीसीएफएल बैकलाइटिंग, ऑफ़लाइन स्विचिंग पावर सिस्टम और पावर टूल्स के लिए आदर्श है। ये इंडक्टर्स कम प्रतिरोध के साथ उत्कृष्ट अंतर-मोड इंडक्शन प्रदान करते हैं, जो शोर वाले वातावरण और उतार-चढ़ाव वाली जमीनी परिस्थितियों में स्थिर संचालन को सक्षम करते हैं।
से लेकर प्रेरण मूल्यों के साथ3.3 एमएच से 100 एमएच, DCR जितना कम0.21 Ω, और वर्तमान रेटिंग तक2.5 ए, LFUR17A श्रृंखला घने पीसीबी लेआउट के लिए उपयुक्त कॉम्पैक्ट आयामों को बनाए रखते हुए मजबूत ईएमआई/आरएफआई दमन सुनिश्चित करती है।
प्रमुख विशेषताऐं
  • यूएल इन्सुलेशन आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया
    मांग वाले प्रकाश और बिजली अनुप्रयोगों के लिए सुरक्षा और विश्वसनीयता सुनिश्चित करता है।
  • सामान्य एवं विभेदक मोड शोर दमन
    उच्च-आवृत्ति और निम्न-आवृत्ति हस्तक्षेप के लिए उन्नत फ़िल्टरिंग प्रभावशीलता।
  • कम प्रतिरोध के साथ उच्च प्रेरकत्व
    न्यूनतम बिजली हानि के साथ पावर लाइन शोर फ़िल्टरिंग के लिए अनुकूलित।
  • कॉम्पैक्ट पीसीबी फ़ुटप्रिंट
    उच्च-घनत्व बिजली आपूर्ति और प्रकाश प्रणालियों के लिए उपयुक्त स्थान-कुशल डिज़ाइन।
  • थर्मल तनाव के तहत स्थिर प्रदर्शन
    ऑपरेटिंग तापमान से-40°C से +125°C.
  • हाई स्ट्रे इंडक्शन (एलस्ट्रे)
    बेहतर अंतर-मोड क्षीणन का समर्थन करता है।
  • विस्तृत अनुप्रयोग रेंज
    उपभोक्ता और औद्योगिक पावर इलेक्ट्रॉनिक्स दोनों के लिए आदर्श।
विद्युत विशेषताएँ @ 25 डिग्री सेल्सियस
भाग संख्या प्रेरण (एमएच) Lstray (μH) प्रकार डीसीआर (Ω) मैक्स आईडीसी (ए) मैक्स
LFUR17A-332Y 3.3 90 0.21 2.50
LFUR17A-103Y 10 450 0.32 1.65
LFUR17A-153Y 15 795 0.52 1.32
LFUR17A-273Y 27 1480 0.95 0.92
LFUR17A-333Y 33 1680 1.01 0.88
LFUR17A-393Y 39 2100 1.60 0.85
LFUR17A-473Y 47 2700 1.67 0.75
LFUR17A-683Y 68 3500 2.38 0.62
LFUR17A-783Y 78 4100 2.57 0.58
LFUR17A-104Y 100 5770 3.87 0.50
तकनीकी जानकारी एवं भौतिक विशेषताएँ
  • आयाम:25.0 * 18.8 * 16.5 मिमी (अधिकतम)
  • पिन लेआउट:4-पिन थ्रू-होल
  • पैड लेआउट:स्थिर पीसीबी सोल्डरिंग के लिए अनुकूलित
  • प्रेरकत्व परीक्षण:10 किलोहर्ट्ज़, 0.05 वी (एचपी4284ए)
  • विद्युत परीक्षण शर्तें:25 डिग्री सेल्सियस, 33% आरएच (जब तक कि अन्यथा न कहा गया हो)
  • तापमान वृद्धि सीमा:अधिकतम 55°C
  • परिचालन तापमान:-40°C से +125°C
  • परिवेश का तापमान:-40°C से +85°C
  • हाय-पॉट:
    • 1500 वीएसी / 50 हर्ट्ज / 1 एमए / 2 एस (कोर पर घुमावदार)
    • 2500 वीएसी / 50 हर्ट्ज / 3 एमए / 2 एस (वाइंडिंग से वाइंडिंग)
  • कस्टम डिज़ाइन उपलब्ध हैं
अनुप्रयोग
  • विद्युत उपकरण एवं औद्योगिक उपकरण
    शोर वाले स्विचिंग वातावरण में ईएमसी स्थिरता को बढ़ाता है।
  • एलईडी और सीसीएफएल प्रकाश व्यवस्था
    उच्च-आवृत्ति प्रकाश सर्किट के लिए विश्वसनीय शोर दमन।
  • इलेक्ट्रॉनिक गिट्टी
    स्थिर, झिलमिलाहट मुक्त प्रकाश प्रदर्शन सुनिश्चित करता है।
  • ऑफ़लाइन स्विचिंग बिजली आपूर्ति
    एडेप्टर, चार्जर, एसएमपीएस और कॉम्पैक्ट पावर मॉड्यूल के लिए आदर्श।
  • अस्थिर ग्राउंडिंग वाले उपकरण
    सामान्य-मोड और विभेदक-मोड शोर दोनों को प्रभावी ढंग से फ़िल्टर करता है।
  • पावर लाइन इनपुट और आउटपुट फ़िल्टरिंग
    उत्सर्जन को कम करता है और ईएमसी मानकों के अनुपालन में सुधार करता है।
