गेट ड्राइव हाई फ़्रीक्वेंसी ट्रांसफॉर्मर GT1011

प्रदर्शन के लिए डिज़ाइन किया गया

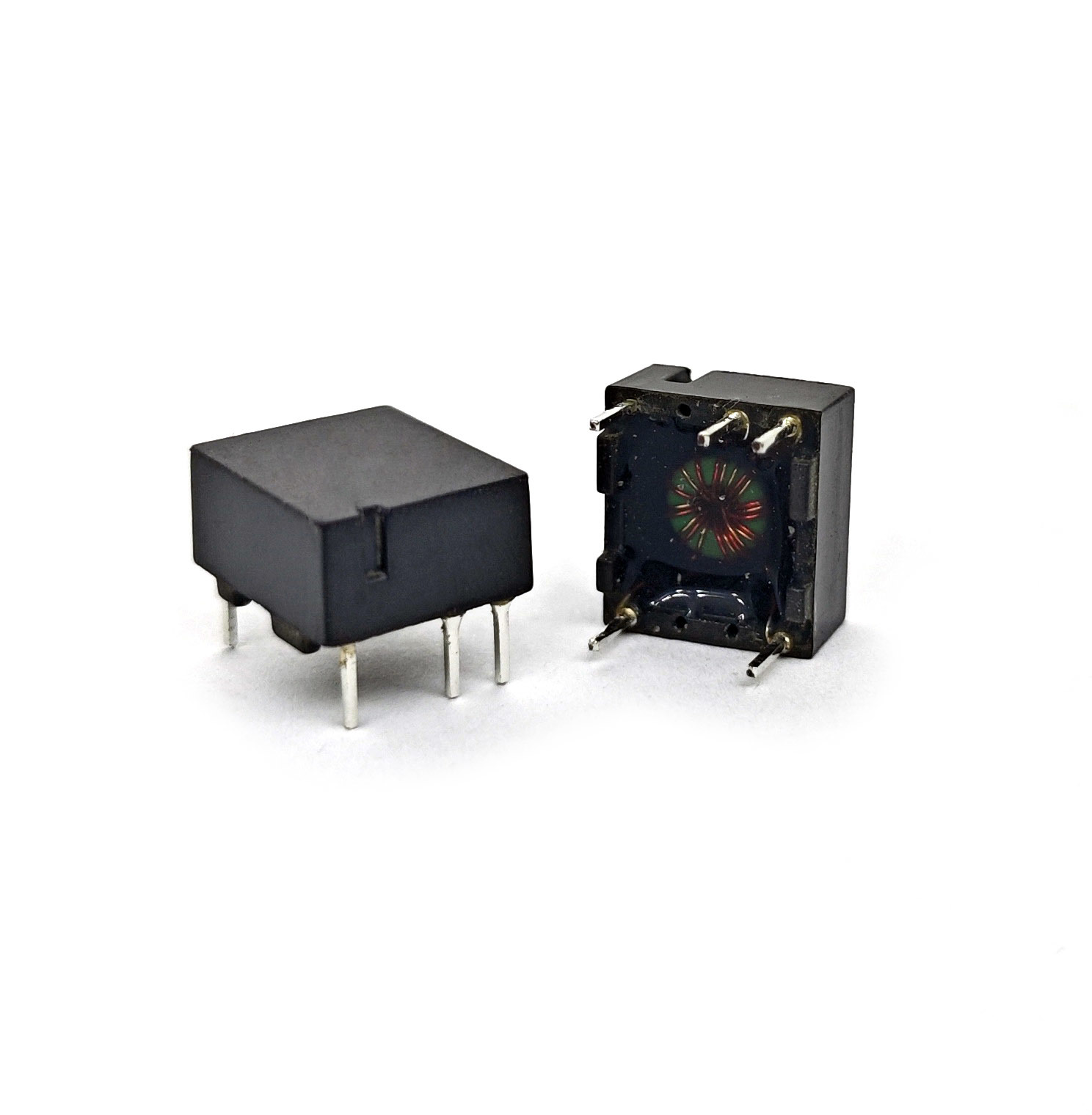

GT1011 एक मजबूत, उच्च आवृत्ति ड्राइव ट्रांसफार्मर है जिसे आधुनिक पावर कन्वर्शन सिस्टम में महत्वपूर्ण अलगाव और सिग्नल हस्तांतरण के लिए डिज़ाइन किया गया है। इसके सटीक 1:1 घुमाव अनुपात के बीच घुमाव (3-4):(5-8) वोल्टेज स्केलिंग के बिना सटीक पल्स ट्रांसमिशन सुनिश्चित करता है. न्यूनतम प्रेरण के साथ 200μH @ 100kHz(सभी प्राथमिक/द्वितीय घुमाव) और अति कम रिसाव प्रेरण (Lk ≤1μH अधिकतम), यह उच्च स्विचिंग आवृत्तियों पर सिग्नल अखंडता बनाए रखता है।

विश्वसनीयता के लिए बनाया गया

• ‌5,000V DC हाई-पॉट आइसोलेशनपिन 3-5 के बीच (1mA, 60s)
• बहुत कम डीसी प्रतिरोध (डीसीआर ≤0.16Ω अधिकतमप्रति घुमाव) शक्ति हानि को कम करता है
• औद्योगिक स्तर का कार्य तापमानः -40°C से +75°C(स्व-तापमान वृद्धि सहित)
• भंडारण तापमान सहिष्णुताः +85°C तक‌
• कठोर वातावरण के लिए मजबूत निर्माण

प्रमुख अनुप्रयोग

• ‌विद्युत आपूर्ति को स्विच करना: एसी-डीसी/डीसी-डीसी कन्वर्टर्स में एमओएसएफईटी/आईजीबीटी ड्राइवरों को अलग करना
• ‌नवीकरणीय ऊर्जासौर इन्वर्टर और ईवी चार्जिंग सिस्टम में गेट ड्राइव सिग्नल युग्मन
• ‌मोटर नियंत्रण: औद्योगिक वीएफडी और सर्वो ड्राइव के लिए सुरक्षित पीडब्ल्यूएम ट्रांसमिशन
• ‌ब्रिज टोपोलॉजी: अनुनाद एलएलसी कन्वर्टर्स में शूट-थ्रू रोकथाम (आधा/पूर्ण-ब्रिज)

हमारे बारे में:

शिनहोम एंटरप्राइज की स्थापना चीन के सियान में ट्रांसफार्मर और कॉइल घटकों के डिजाइन और निर्माण के 37 वर्षों के अनुभव के साथ की गई थी।
उच्च गुणवत्ता, कम लागत और सर्वोत्तम सेवा ही हम सबसे अधिक चाहते हैं!
इस बीच, एसजीएस प्रणाली द्वारा आईएसओ 9001 का प्रमाणन भी अर्जित किया गया।
शिनहोम दुनिया भर के खरीदारों के लिए उच्च-प्रदर्शन वाले ट्रांसफार्मर, पावर इंडक्टर्स, स्ट्रोक कॉइल्स और बिजली आपूर्ति के डिजाइन और निर्माण में विशेषज्ञ बने रहेगा।
