उच्च तापमान औद्योगिक सर्किट और कॉम्पैक्ट पदचिह्न के लिए प्रबलित इन्सुलेशन के साथ मजबूत एसएमडी पावर ट्रांसफार्मर

5000
MOQ

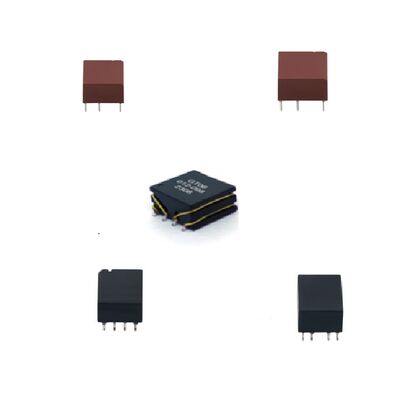

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

कॉम्पैक्ट फुटप्रिंट पावर ट्रांसफॉर्मर

,

एसएमडी पावर ट्रांसफॉर्मर

,

प्रबलित इन्सुलेशन पावर ट्रांसफॉर्मर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: GT06LXXA0
दस्तावेज: GT06LXXA0 _.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2 ~ 8weeks
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
उच्च तापमान औद्योगिक सर्किट के लिए मजबूत और प्रबलित एसएमडी पावर ट्रांसफार्मर
GT06LXXA0 सीरीज़ एक उच्च प्रदर्शन एसएमडी पावर ट्रांसफार्मर है जिसे मांग वाले औद्योगिक और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है।-40°C से +125°C तक के विस्तारित तापमान सीमा में विश्वसनीय संचालन के लिए डिज़ाइन किया गया, यह उच्च वोल्टेज वातावरण में सुरक्षा और स्थायित्व सुनिश्चित करने के लिए IEC62368-1 के अनुरूप प्रबलित इन्सुलेशन की विशेषता है।यह अलगाव ट्रांसफार्मर उत्कृष्ट विद्युत प्रदर्शन प्रदान करता है, जिसमें कम रिसाव प्रेरण और उच्च इंटरवाइंडिंग अलगाव शामिल है, जो इसे डीसी-डीसी कन्वर्टर्स, बिजली की आपूर्ति और अलग-अलग सिग्नल इंटरफेस के लिए आदर्श बनाता है।
प्रमुख विनिर्देश
पैरामीटर विनिर्देश
मोड़ अनुपात विकल्प कई अनुपात उपलब्ध हैं (1:1, 1:2, 8:3, 3:4, आदि) मॉडल के आधार पर
प्रेरण (पिन 1-3) 538μH से 680μH (±35%) 100kHz, 100mVrms पर मापा गया
रिसाव प्रेरण (1-3 के साथ 4-6 शॉर्टकट) 0.6μH से 2.0μH तक कम
क्षमता (प्राथमिक से माध्यमिक) अधिकतम 15 से 30 पीएफ
डीसीआर (प्राथमिक 1-3) 750mΩ से 1500mΩ अधिकतम
डीसीआर (माध्यमिक 6-4) 750mΩ से 1300mΩ अधिकतम
अलगाव वोल्टेज 4KVrms (550Vrms निरंतर)
क्रिकपेज और क्लीयरेंस प्राथमिक और माध्यमिक के बीच ≥ 8 मिमी
परिचालन तापमान -40°C से +125°C
भंडारण तापमान -40°C से +125°C
वेव सोल्डरिंग प्रोफाइल प्रीहीट, रैंप-अप, क्रिटिकल जोन और पीक तापमान दिशानिर्देशों के अनुरूप
एमएसएल रेटिंग स्तर 1, मंजिल जीवनकाल ≤30°C/60%RH पर 0.5 वर्ष
मुख्य अनुप्रयोग
औद्योगिक बिजली आपूर्ति: पृथक सीसी-सीडी मॉड्यूल, स्विच-मोड पावर कन्वर्टर्स
ऑटोमोटिव इलेक्ट्रॉनिक्स: ऑनबोर्ड चार्जर, बैटरी प्रबंधन प्रणाली और ईवी पावर सिस्टम
दूरसंचार और नेटवर्कः अलग-थलग सिग्नल इंटरफेस, PoE (पावर ओवर ईथरनेट) ट्रांसफार्मर
नवीकरणीय ऊर्जा प्रणाली: सौर इन्वर्टर, ऊर्जा भंडारण कनवर्टर जिन्हें प्रबलित इन्सुलेशन की आवश्यकता होती है
चिकित्सा और सुरक्षा-महत्वपूर्ण उपकरण: बिजली के चरण जहां उच्च अलगाव और विश्वसनीयता अनिवार्य है
उपभोक्ता और आईओटी पावर एडाप्टरः कॉम्पैक्ट, उच्च तापमान के लिए सक्षम एसी-डीसी और डीसी-डीसी डिजाइन
