ईवी और उद्योग के लिए 4KVrms अलगाव वोल्टेज और कॉम्पैक्ट एसएमडी फुटप्रिंट के साथ एईसी-क्यू 200 प्रमाणित उच्च आवृत्ति पावर ट्रांसफार्मर 4.0

5000
MOQ

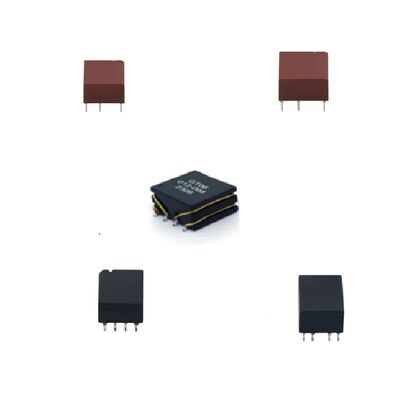

AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

कॉम्पैक्ट एसएमडी पदचिह्न उच्च आवृत्ति ट्रांसफार्मर

,

AEC-Q200 उच्च आवृत्ति ट्रांसफार्मर
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: GT06KXXA0
दस्तावेज: GT06KXXA0 _.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2 ~ 8weeks
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
इलेक्ट्रिक वाहनों और औद्योगिक 4.0 प्रणालियों के लिए ऑटोमोटिव-ग्रेड हाई-वोल्टेज आइसोलेशन पावर ट्रांसफार्मर
सबसे अधिक मांग वाले ऑटोमोटिव और औद्योगिक वातावरण के लिए डिज़ाइन किया गया,GT06K सीरीज एक AEC-Q200 प्रमाणित उच्च वोल्टेज अलगाव ट्रांसफार्मर है जो चरम परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है, व्यापक तापमान सीमाओं (-40 °C से +125 °C), कंपन, और नमक स्प्रे सहित। आईईसी 62368-1 के अनुरूप प्रबलित इन्सुलेशन और न्यूनतम 8 मिमी की रेंगने की दूरी के साथ,यह सुरक्षा-महत्वपूर्ण अनुप्रयोगों के लिए 4KVrms तक मजबूत विद्युत अलगाव प्रदान करता हैइसके कॉम्पैक्ट एसएमडी पदचिह्न और तरंग-सोल्ड करने योग्य डिजाइन इसे अगली पीढ़ी के इलेक्ट्रिक वाहनों और उच्च दक्षता, उच्च विश्वसनीयता की आवश्यकता वाले स्मार्ट विनिर्माण प्रणालियों के लिए एक आदर्श विकल्प बनाते हैं।और उद्योग 4.0 संगतता.
प्रमुख विनिर्देश
मोड़ अनुपात विकल्प कई विन्यास 1:1 से 8:3 तक (जैसे, 1:1, 1:2, 2:1, 3:4, 3:5, 3:8, 4:3, 8:3, 8:9, 1:1.7)
प्रेरण (पिन 1-3) 538μH या 680μH (±35%) 100kHz, 100mVrms पर मापा गया
रिसाव प्रेरण 0.6μH से 2,0μH अधिकतम (प्राथमिक माध्यमिक शॉर्टकट के साथ)
क्षमता (प्राथमिक से माध्यमिक) 15pF से 30pF अधिकतम
डीसी प्रतिरोध (प्राथमिक 1-3) 750mΩ से 1500mΩ अधिकतम
सीसी प्रतिरोध (द्वितीय 6-4) 750mΩ से 1500mΩ अधिकतम
अलगाव वोल्टेज 4KVrms (550Vrms निरंतर संचालन)
रेंगना और रिक्ति दूरी प्राथमिक और द्वितीयक घुमावों के बीच ≥ 8 मिमी
संचालन और भंडारण तापमान -40°C से +125°C
प्रमाणन और अनुपालन AEC-Q200 योग्य, IEC62368-1 प्रबलित इन्सुलेशन
एमएसएल रेटिंग स्तर 1, फर्श जीवनकाल ≤30°C / 60% आरएच के तहत 0.5 वर्ष
सोल्डरिंग प्रोफाइल पूर्व ताप, रैंप-अप, पीक तापमान (250°C±3°C) और रैंप-डाउन दिशानिर्देशों के साथ शामिल वाल वेल्डिंग प्रोफाइल की सिफारिश
आवेदन
विद्युत वाहन प्रणालीःऑनबोर्ड चार्जर (ओबीसी), बैटरी मैनेजमेंट सिस्टम (बीएमएस), इलेक्ट्रिक ड्राइव यूनिट और डीसी-डीसी कन्वर्टर्स
ईवी चार्जिंग इन्फ्रास्ट्रक्चर:चार्जिंग स्टेशनों और दीवार बक्से में एसी/डीसी पावर मॉड्यूल
औद्योगिक स्वचालन एवं उद्योग 4.0:मोटर ड्राइव, सर्वो कंट्रोलर, पीएलसी और उच्च परिशुद्धता गति नियंत्रण प्रणाली
नवीकरणीय ऊर्जाःफोटोवोल्टिक इन्वर्टर, ऊर्जा भंडारण प्रणाली (ईएसएस) और ग्रिड से जुड़े कन्वर्टर्स
दूरसंचार एवं नेटवर्क:राउटर, स्विच और पीओई उपकरण के लिए पृथक बिजली आपूर्ति
चिकित्सा एवं रेलवे इलेक्ट्रॉनिक्सःसुरक्षा-पृथक बिजली चरण जहां उच्च विश्वसनीयता और प्रमाणन अनिवार्य हैं
