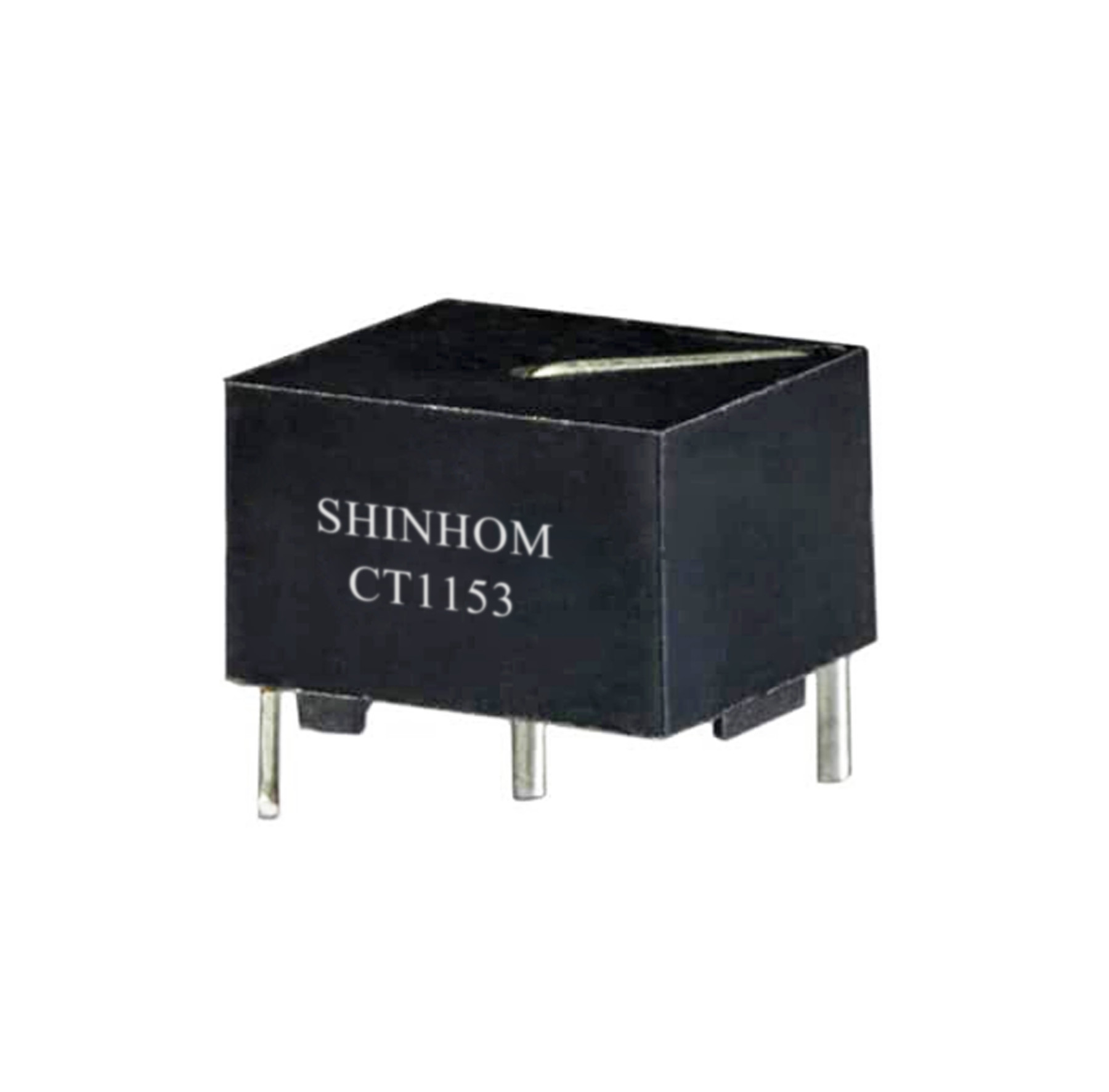

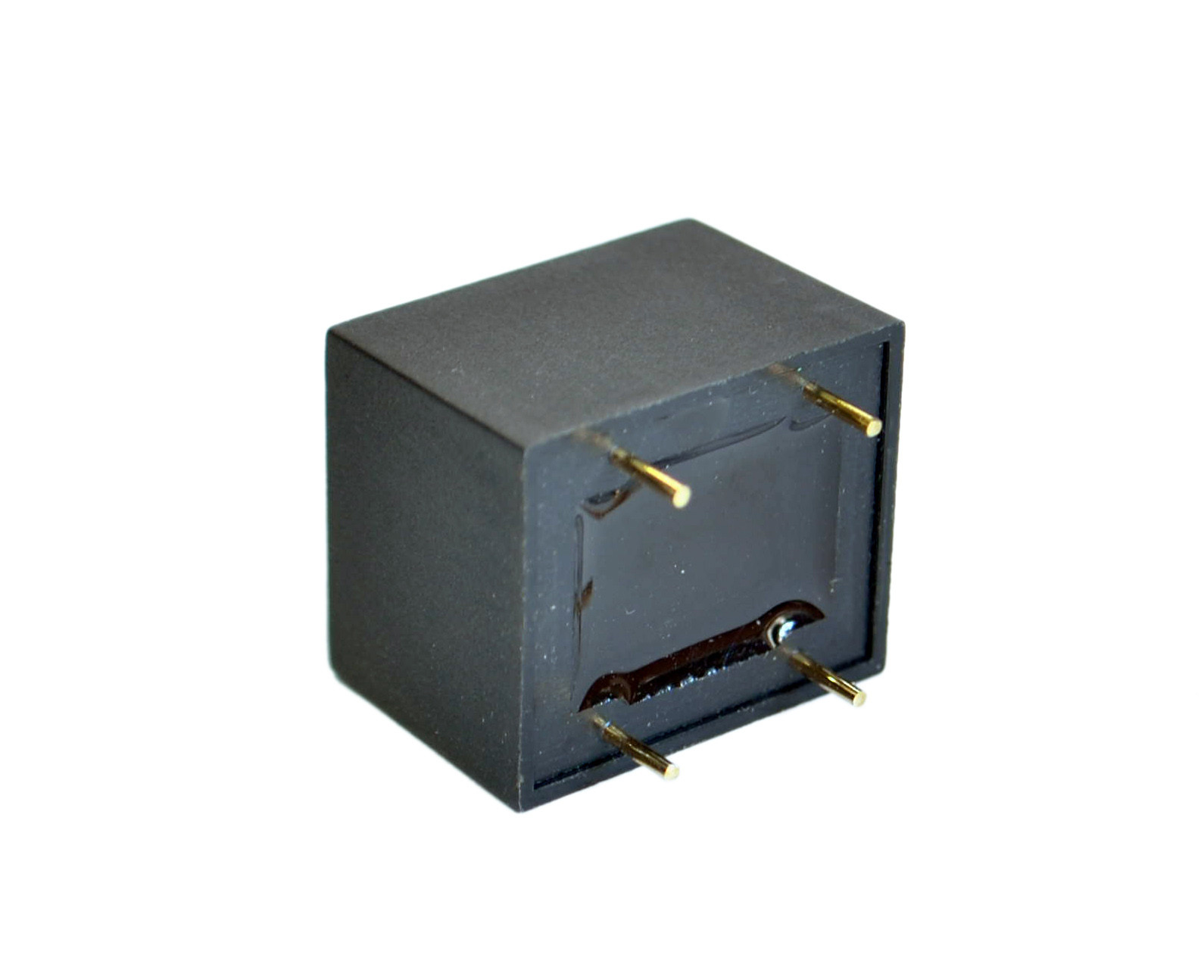

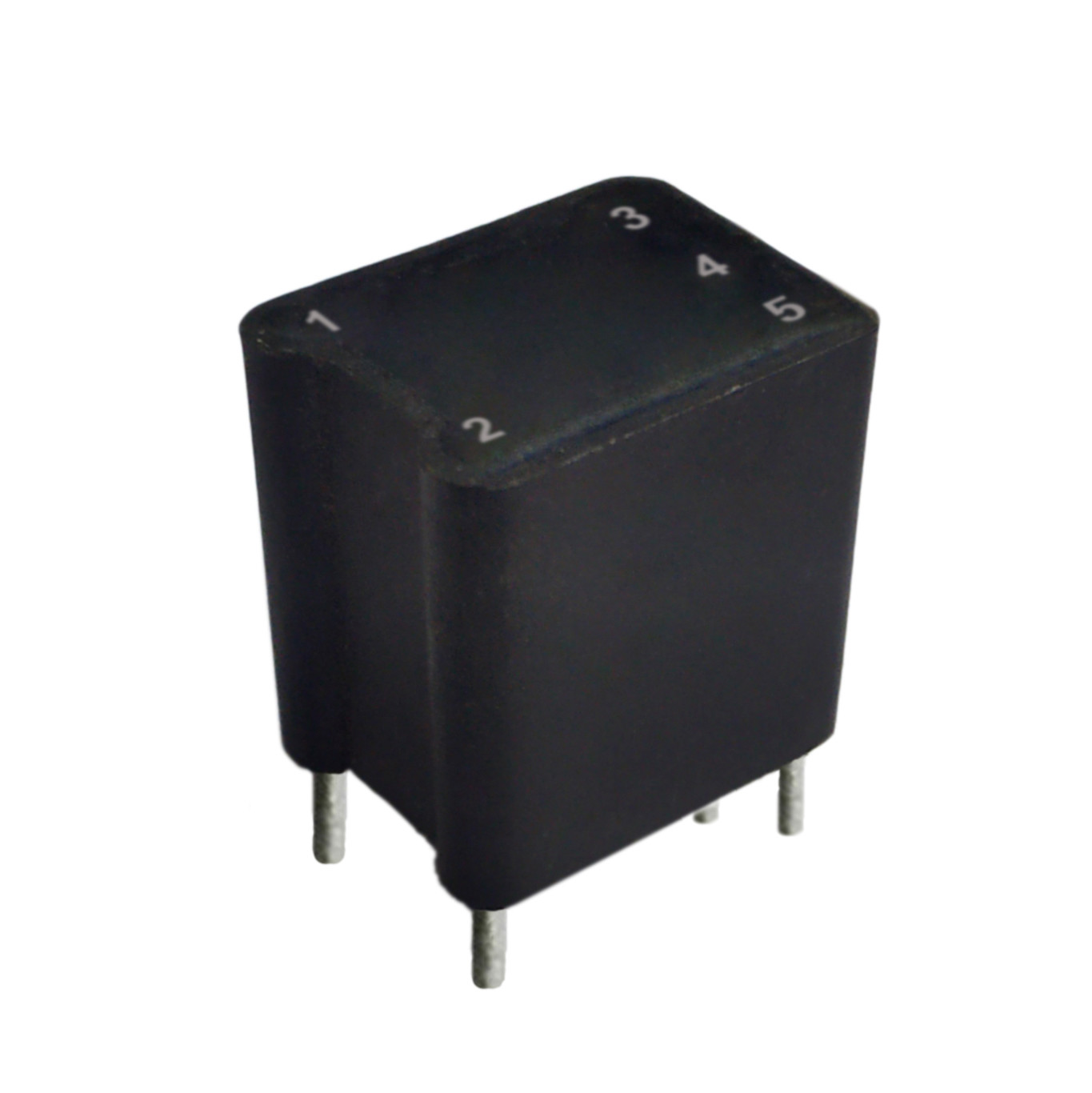

पीसीबी माउंट हाई फ्रीक्वेंसी करंट सेंस ट्रांसफार्मर एपॉक्सी एनकैप्सुलेशन

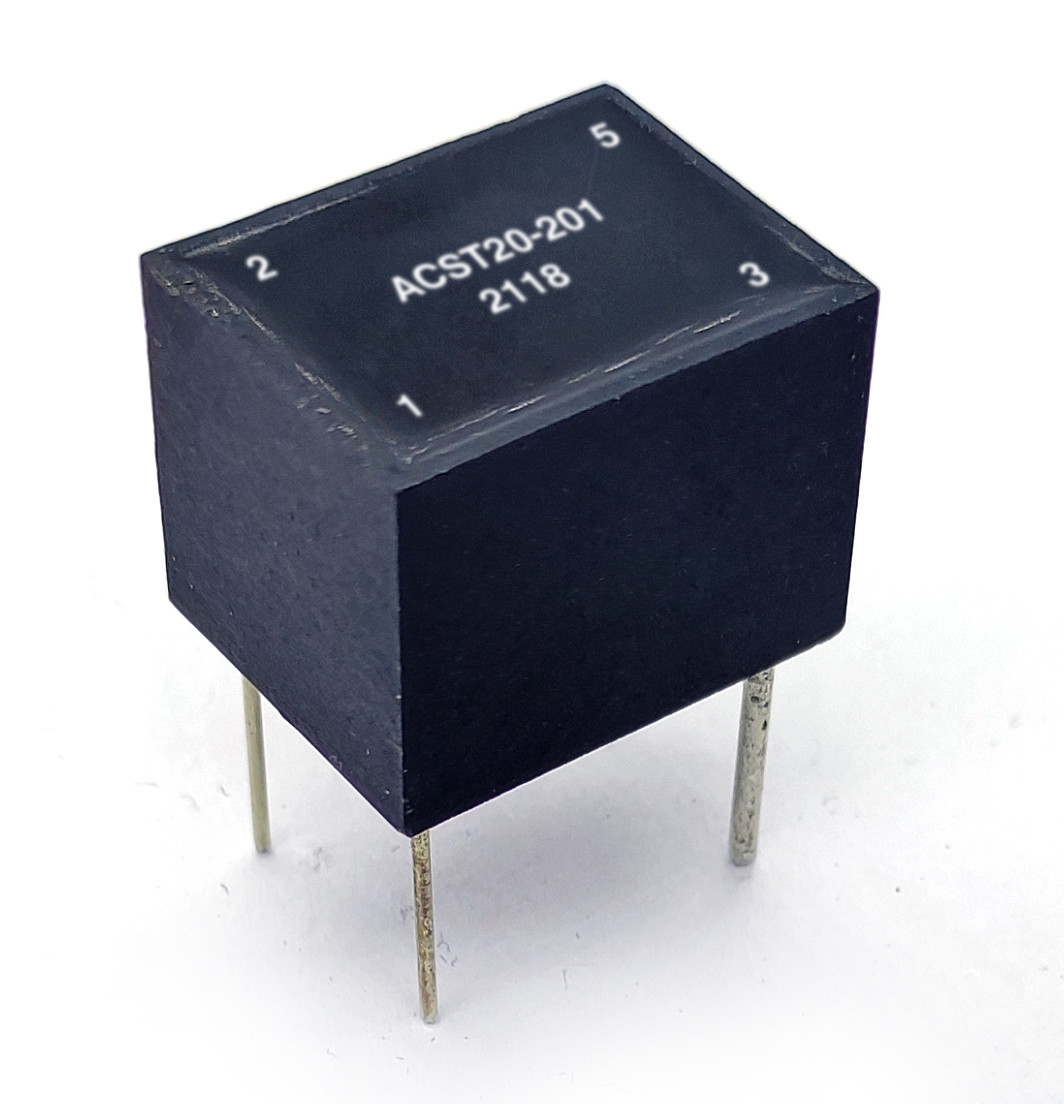

ACST20 सीरीज पीसीबी माउंट हाई फ्रीक्वेंसी करंट ट्रांसफार्मर

विशेषताएँ:

ऑपरेटिंग आवृत्ति रेंज 20KHz से 200KHz तक

एपॉक्सी एनकैप्सुलेटेड निर्माण

यह करंट सेंसिंग ट्रांसफार्मर एपॉक्सी इनकैप्सुलेटेड निर्माण के लिए डिज़ाइन किया गया है

सामग्री UL94V-0 की आवश्यकता को पूरा करती है

IEC950 इन्सुलेशन आवश्यकताओं को पूरा करता है

3750Vrms प्राइमरी से सेकेंडरी ब्रेकडाउन वोल्टेज

टर्न अनुपात: 1:50, 1:100, 1:200 उपलब्ध

ऑपरेटिंग तापमान: -40 से 85°C

लो-प्रोफ़ाइल वर्तमान ट्रांसफार्मर

पीसीबी माउंट वर्तमान ट्रांसफार्मर

आपके चयन के लिए कई अलग-अलग प्रकार की संरचना और शैली।

कस्टम-मेड का स्वागत है।

टिप्पणी:

1.आईएसईसी मान 15 एम्प-टर्न आरएमएस की अधिकतम प्राथमिक धारा से मेल खाता है
2.VuS = R tx x1/2F है
आरटी (ओम): अनुशंसित समाप्ति प्रतिरोध
है (ए): द्वितीयक धारा
एफ (हर्ट्ज): आवृत्ति
3.सेकेंडरी इंडक्शन का परीक्षण 10KHz और 10mV पर किया गया
4.परिवेश तापमान सीमा:-40℃ से +120℃।
5. 25℃ पर विद्युत विनिर्देश।
6.पिन# 4 केवल सेंटर-टैप्ड (सीटी) संस्करणों पर है
7.पिन#6,#7 केवल ACST20A संस्करणों पर है

टिप्पणियाँ: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
