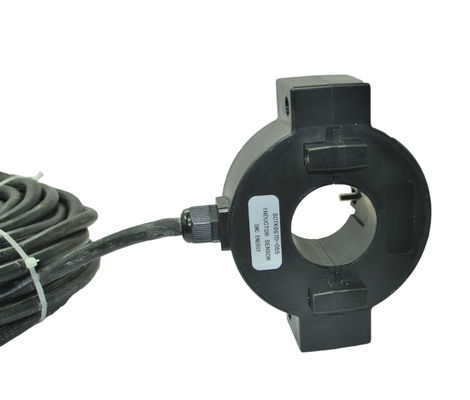

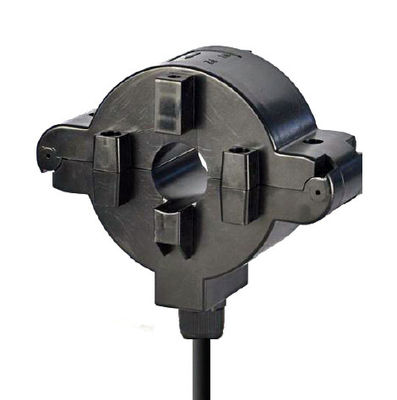

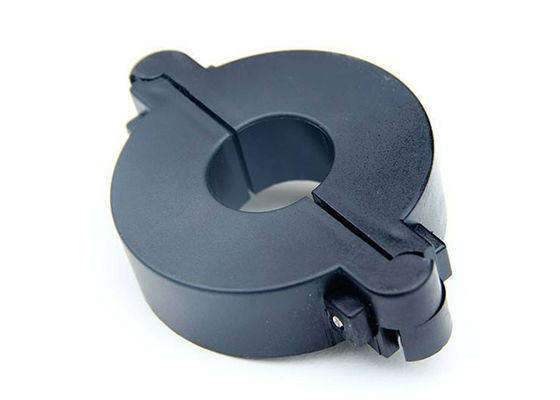

SCTK667D सीरीज 300A/5A लो वोल्टेज टॉरॉयडल स्प्लिट कोर करंट सेंसर
स्प्लिट-कोर करंट ट्रांसफॉर्मर को विशेष रूप से नए या पहले से मौजूद नेट वर्क्स में उनकी स्थापना की सुविधा के लिए डिज़ाइन किया गया है। उन्हें बिना किसी केबल या बस-बार सर्किट को खोले स्थापित किया जा सकता है।CT की सेकेंडरी वाइंडिंग के आर-पार एक आंतरिक परिशुद्धता रोकनेवाला कम सुरक्षित वोल्टेज आउटपुट प्रदान करता है।विद्युत तारों और उपकरणों के लिए वर्तमान माप, निगरानी और सुरक्षा पर लागू करें। इलेक्ट्रिक मोटर, प्रकाश व्यवस्था, वायु कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, एयर कंडीशन उपकरण और स्वचालन नियंत्रण प्रणाली के लिए वर्तमान और बिजली माप।करंट, पावर और एनर्जी मॉनिटरिंग डिवाइस।रिले सुरक्षा उपकरण।
विशेषताएं:
विद्युत पैरामीटर
| आवृत्ति | 50-60 हर्ट्ज |
| मूल्यांकित किया गया निवेश | 5ए-300ए |
| माप सीमा | 1% में-120% इंच |
| मूल्यांकित उत्पादन | 0-5ए |
| अनुपात | ± 0.1％ |
| अवस्था कोण | ± 30 मिनट |
| ढांकता हुआ ताकत | 2.5KV/1mA/1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100M (मिनट) |
यांत्रिक पैरामीटर
| मामला | पीसी / UL94-V0 |
| अटेरन | पीसी |
| सार | परमालॉय |
| आंतरिक संरचना | epoxy |
| निर्माण | गुलोबन्द |
| संचालन तापमान | －25℃～＋75℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 22AWG वायर (ट्विस्टेड वायर) 2.5m |
चयन प्रकार
| पी/एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (ए) | शुद्धता | विंडो आयाम (मिमी) | |
| SCTK667D-025 | 50-400A | 1ए/5ए | 0.5,1.0,3.0 | 25 | |
| SCTK667D-032 | १००-६३०ए | 1ए/5ए | 0.5,1.0,3.0 | 32 | |
| SCTK667D-045 | १००-१०००ए | 1ए/5ए | 0.5,1.0,3.0 | 45 | |
| SCTK667D-055 | 100-1200A | 1ए/5ए | 0.5,1.0,3.0 | 55 | |
| SCTK667D-065 | 100-1500A | 1ए/5ए | 0.5,1.0,3.0 | 65 | |
| SCTK667D-080 | 200-2000A | 1ए/5ए | 0.5,1.0,3.0 | 80 | |
| SCTK667D-100 | 500-3000ए | 1ए/5ए | 0.5,1.0,3.0 | 100 | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
