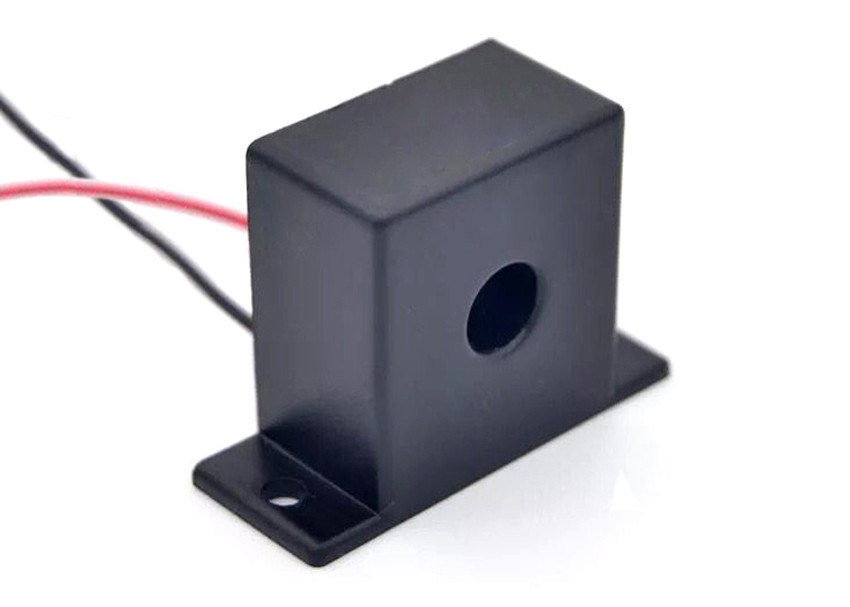

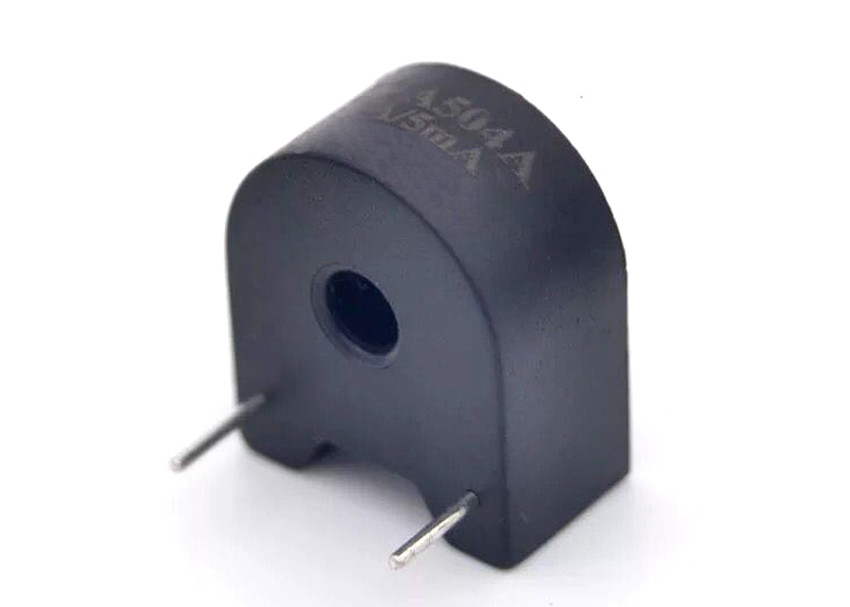

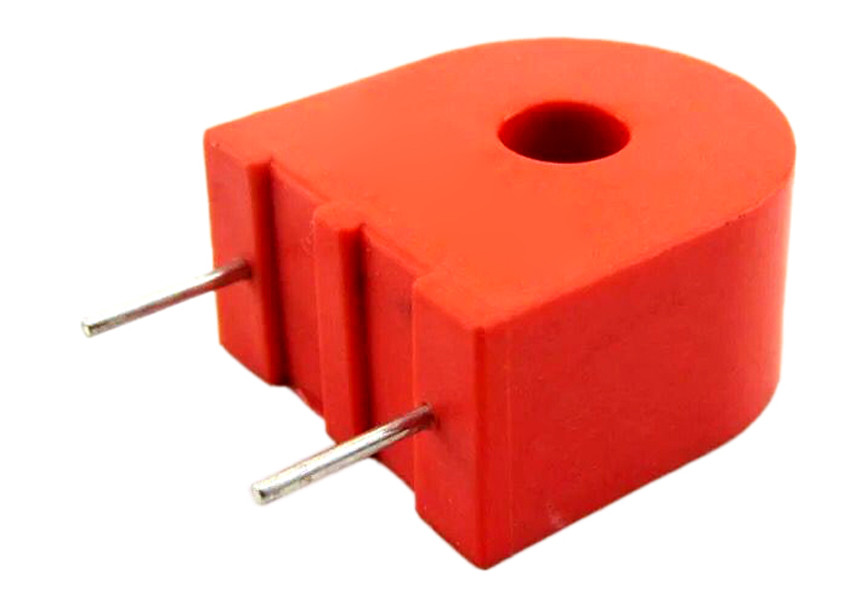

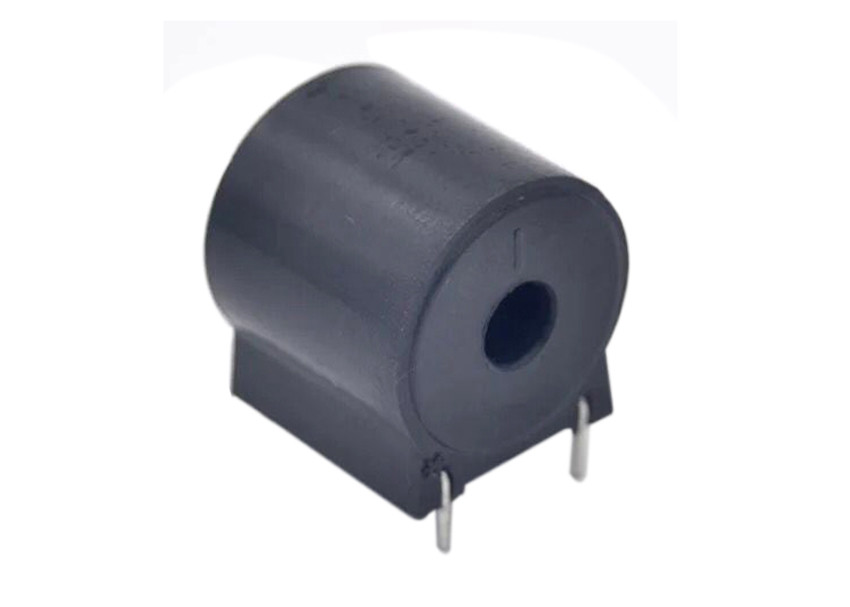

करंट सेंस ट्रांसफॉर्मर, करंट ट्रांसफॉर्मर, करंट सेंसर
करेंट ट्रांसफॉर्मर एक नया करंट सेंसर है जिसे मैग्नेटिक मॉड्यूलेशन सिद्धांत के अनुप्रयोग से विकसित किया गया है, जो प्राथमिक और माध्यमिक सर्किट के बीच अत्यधिक गैल्वेनिक अलगाव के साथ, छोटे धाराओं के माप में उत्कृष्ट स्थिरता है।रिसाव निगरानी प्रणाली, सिग्नलिंग सिस्टम और वर्तमान अंतर माप आदि में व्यापक रूप से उपयोग किया जाता है।
| नमूना | ACST011A-20A-10mA |
| रेटेड इनपुट वर्तमान | 0-20 ए (100Ω) |
| अनुपात बदल जाता है | 2000:1 |
| चरण कोण त्रुटि | 20' (इनपुट 1 ए, नमूना रोकनेवाला 100Ω) |
| रैखिक रेंज | 0 ~ 20 ए (नमूना प्रतिरोधी 100Ω) |
| रैखिकता | 0.2% (5% डॉट ~ 120% डॉट) |
| अनुमेय त्रुटि | -0.2%≤f≤+0.2% (इनपुट 1 ए, नमूना रोकनेवाला 100Ω) |
| आवेदन | वर्तमान और शक्ति माप |
| अलगाव वोल्टेज | 4500V |
| कैप्सूलीकरण | epoxy |
| इंस्टालेशन | पीसीबी बढ़ते (पिन लंबाई> 3 मिमी) |
| परिचालन तापमान | -40ºC~+85ºC |
![]()
![]()
![]()
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
