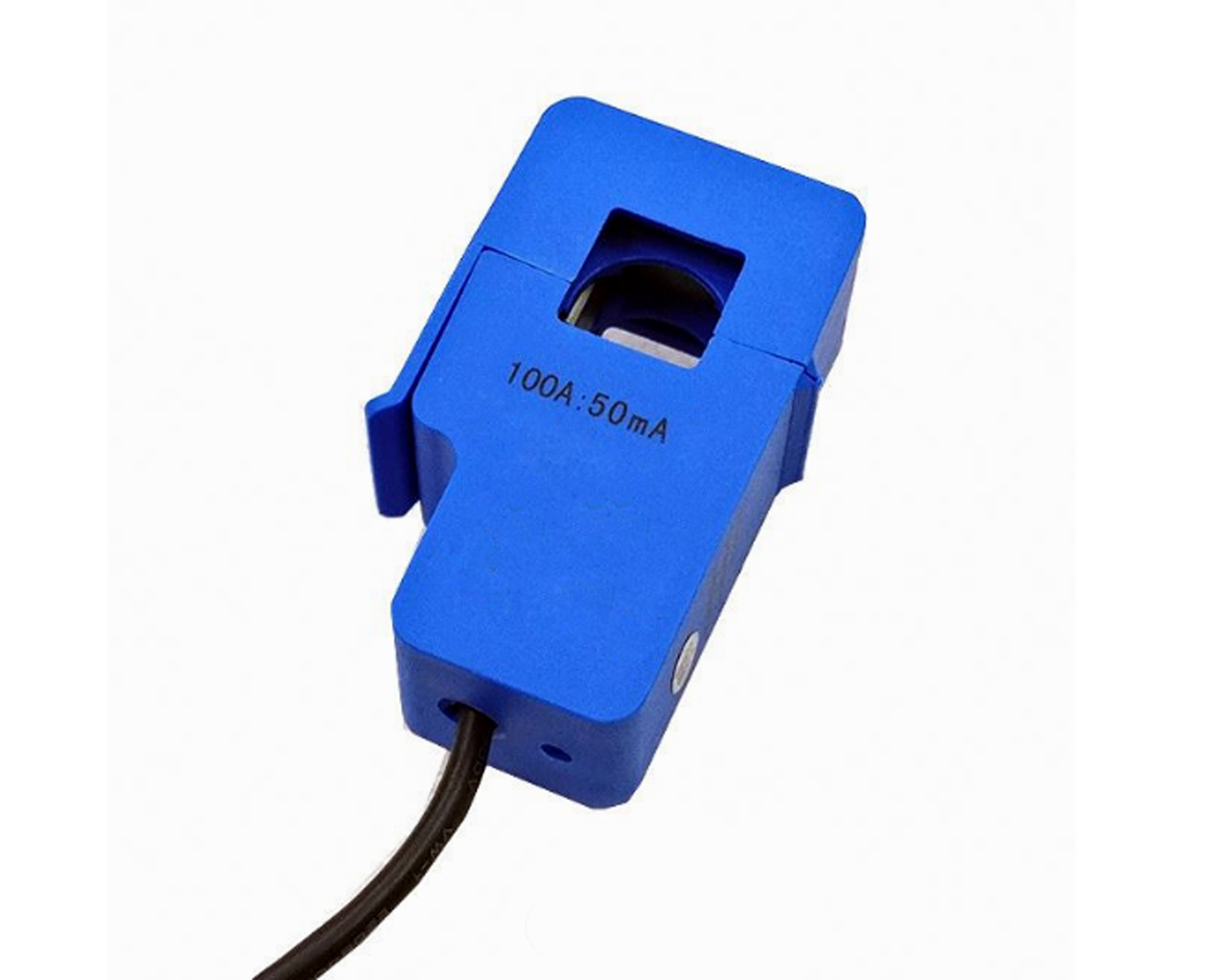

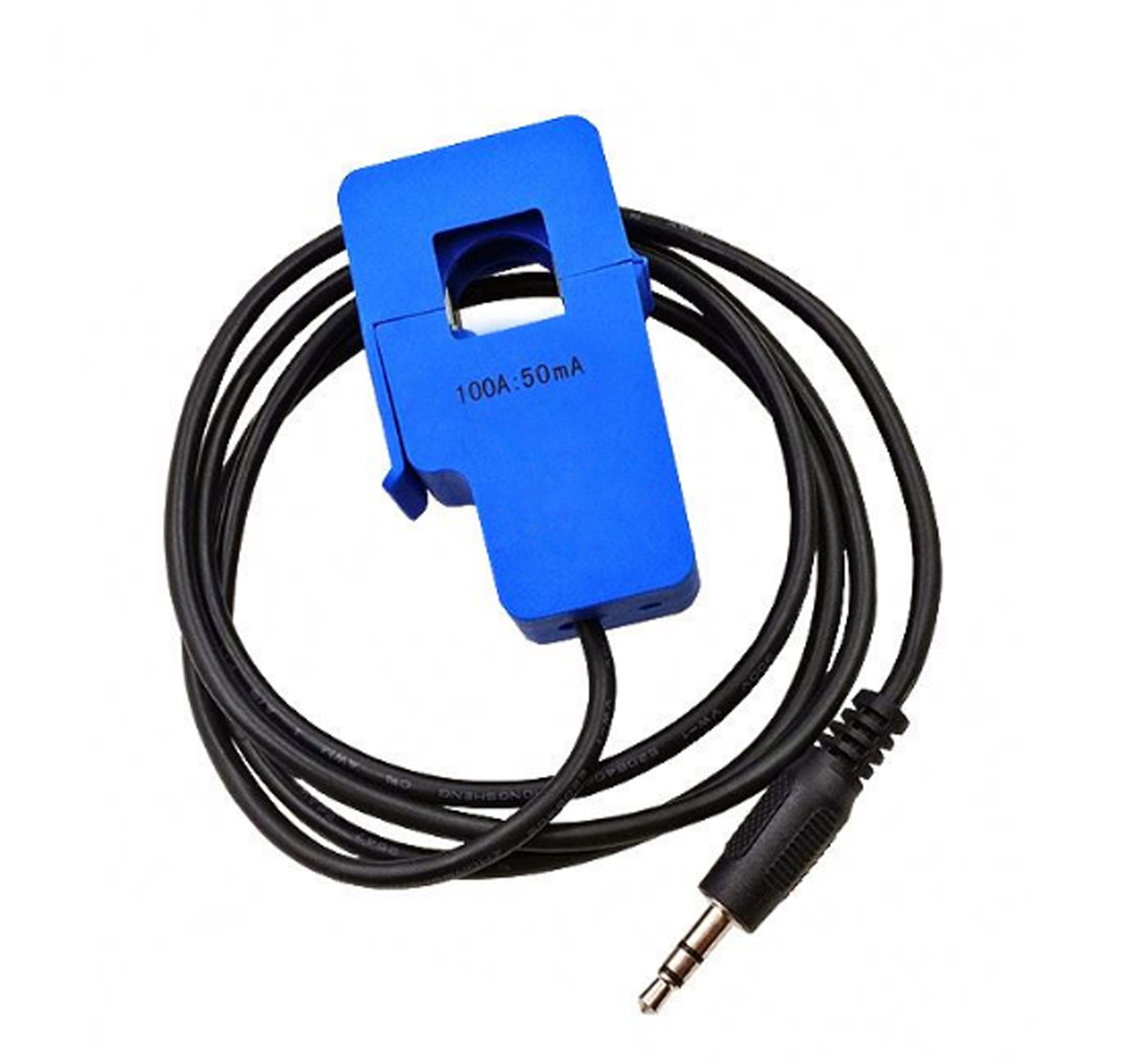

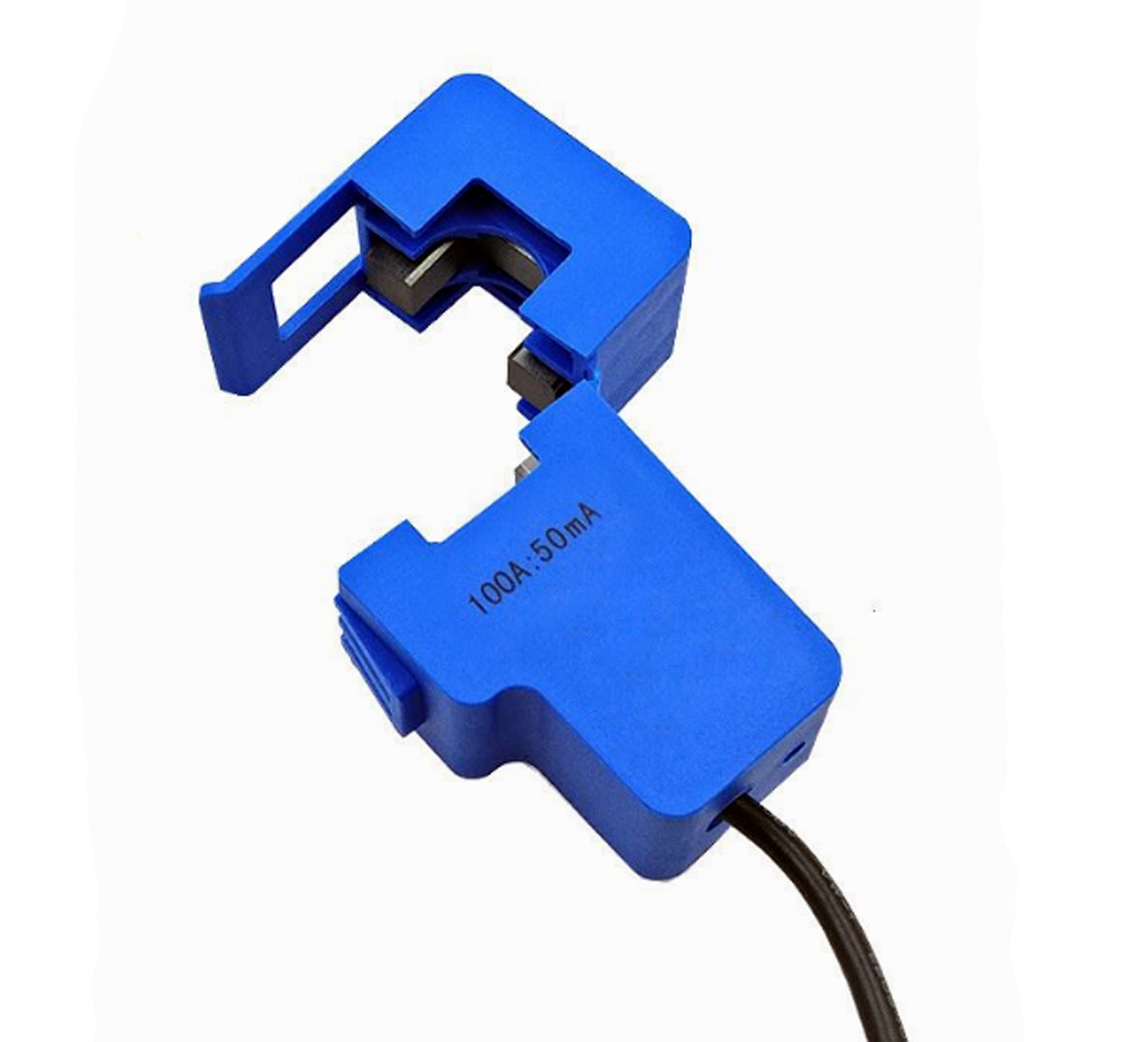

100A 50mA मैकेनिकल स्प्लिट कोर करंट ट्रांसफार्मर

स्प्लिट कोर करंट ट्रांसफार्मर, 100A, 50mA

स्प्लिट कोर करंट ट्रांसफॉर्मर को तेज और आसान इंस्टॉलेशन के लिए डिज़ाइन किया गया है। स्प्लिट कोर डिज़ाइन चुंबकीय क्षेत्र प्रेरण के माध्यम से गैर-संपर्क वर्तमान माप की अनुमति देता है, बिना यह आवश्यक है कि प्राथमिक तार को ऑफ़लाइन लिया जाए और सीटी इंस्टॉलेशन के लिए डिस्कनेक्ट किया जाए। यह विधि एक सुरक्षित, आसान और अनुमति देती है पोर्टेबल वर्तमान मापसीटी की सेकेंडरी वाइंडिंग में एक आंतरिक सटीक बोझ रोकनेवाला एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करता है और सेकेंडरी के सुरक्षित उद्घाटन की अनुमति देता है

1. आवृत्ति: 50HZ-150KHZ
2. रेटेड इनपुट वर्तमान: 60 ए / 100 ए
3. उद्घाटन का आकार: 13 मिमी × 13 मिमी;गैर-रैखिकता ± 3% (10% ~ 120% रेटेड इनपुट वर्तमान);लीड लंबाई 1.5 मीटर, मानक Φ3.5 तीन-पिन प्लग आउटपुट;करंट, वोल्टेज दो आउटपुट फॉर्म (वोल्टेज आउटपुट टाइप बिल्ट-इन सैंपलिंग रेसिस्टर)।
4. उपयोग: एसी मोटर, प्रकाश उपकरण, वायु कंप्रेसर इत्यादि की वर्तमान माप, निगरानी और सुरक्षा के लिए। कोर सामग्री: फेराइट यांत्रिक शक्ति: खोलने और बंद करने की संख्या 1000 बार से कम नहीं है (20 डिग्री सेल्सियस पर परीक्षण किया गया)
5. सुरक्षा सूचकांक: बिजली विरोधी (शेल और आउटपुट के बीच) 6000V एसी / 1 मिनट UL94-V0 के अनुरूप लौ रिटार्डेंट विशेषताएँ
6. कार्य तापमान: -25 डिग्री सेल्सियस ~ +70 डिग्री सेल्सियस

यांत्रिक पैरामीटर

विद्युत पैरामीटर

नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
