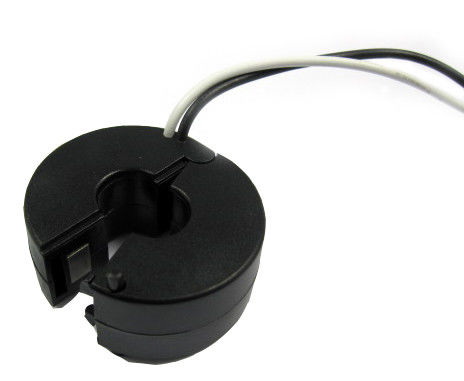

अनुप्रयोग:
विद्युत पैरामीटर
| आवृत्ति | 50-60 हर्ट्ज |
| मूल्यांकित किया गया निवेश | 0.5 एक-630A |
| माप सीमा | 10% -130% में |
| मूल्यांकित उत्पादन | 0.333 वी (एसी) या 0-500mA |
| अनुपात | ％ ％ 0.1 ％ |
| अवस्था कोण | Min min 30min |
| ढांकता हुआ ताकत | 2.5KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | PC / UL94-V0 |
| अटेरन | पीसी |
| कोर | permalloy |
| आंतरिक ढांचा | epoxy |
| निर्माण | गुलोबन्द |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 22AWG वायर (ट्विनस्टेड वायर) 2.5 मी |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता | आयाम (मिमी / इंच) | |||||
| ए | बी | सी | डी | इ | |||||
| SCTK661A-008 | 0.5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2,0.5,1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | 8.0 (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2,0.5,1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.2,0.5,1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
