उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फ्लेक्सिबल रोजोस्की कॉइल करंट सेंसर: | CE, RoHS | इन्सुलेशन: | 3000V |
|---|---|---|---|
| आईपी दर्ज़ा: | IP67 | कुंडल संरचना: | Toroidal |
| उपयोग: | वर्तमान | अनुकूलित: | अनुकूलित |
| हाई लाइट: | सीटी वर्तमान ट्रांसफार्मर,उच्च आवृत्ति वर्तमान ट्रांसफार्मर |
||

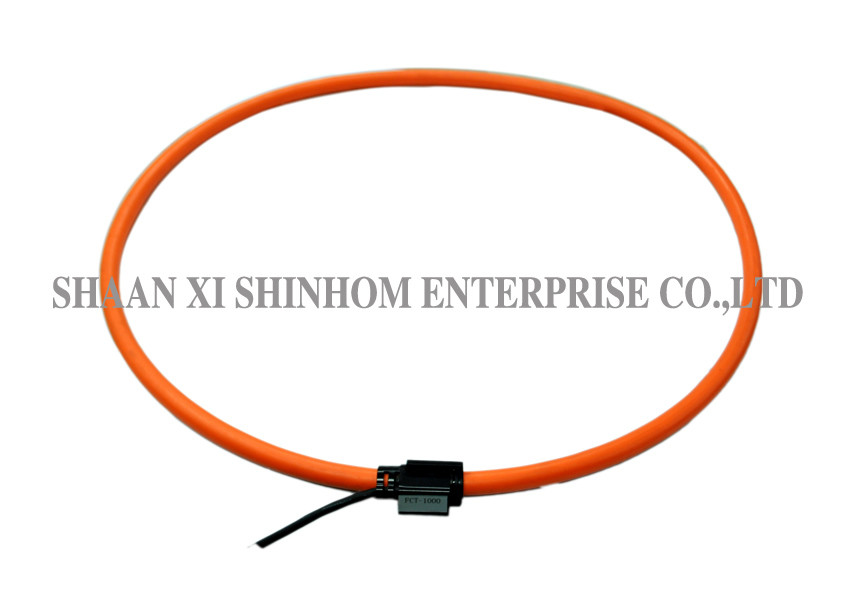

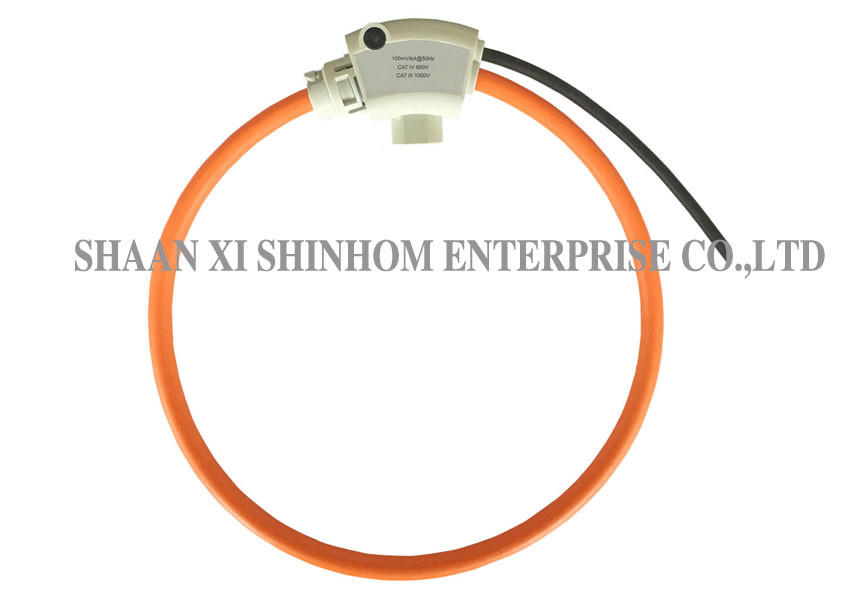

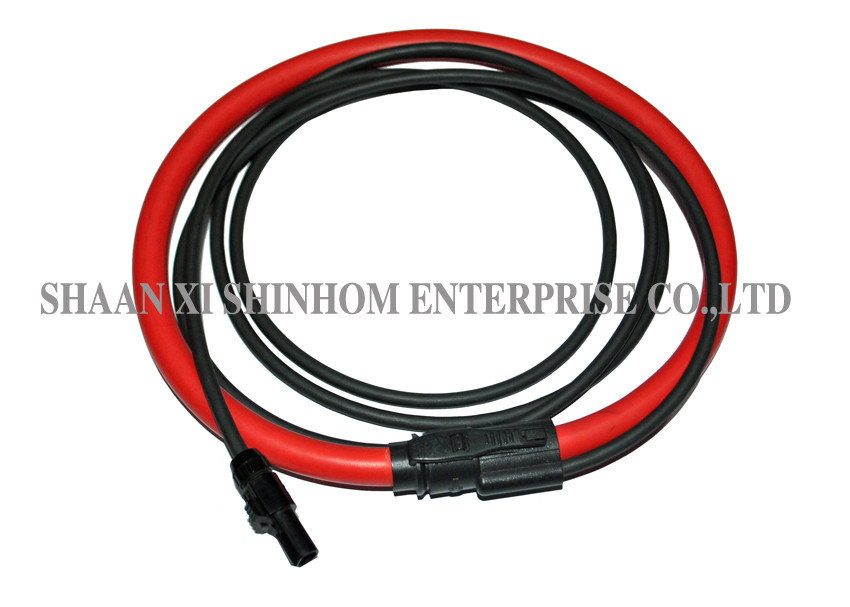

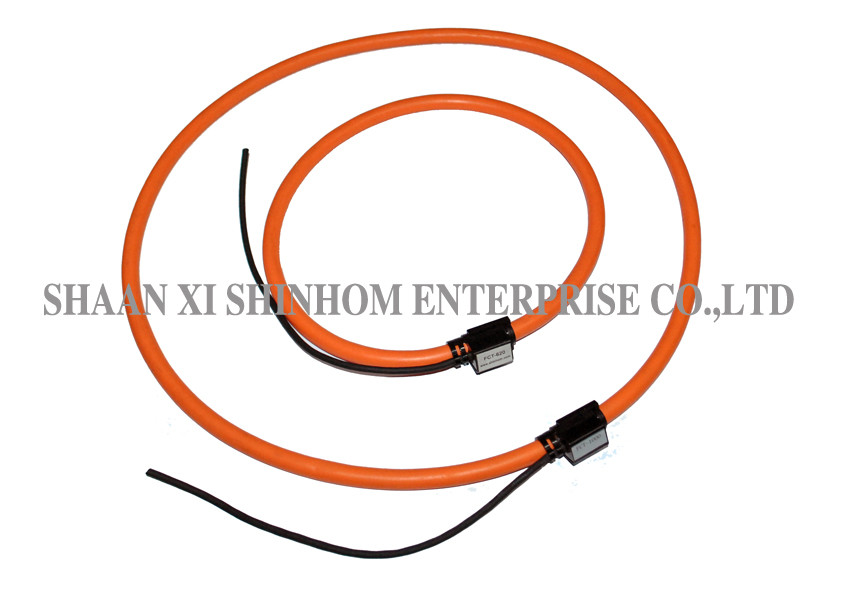

क्लैंप-ऑन फ्लेक्सिबल रोजोस्की कॉइल करंट ट्रांसफॉर्मर स्थायी स्थापना के लिए एक एसी करंट ट्रांसड्यूसर है।
वे एक पतली, लचीली, क्लिप-अराउंड रोगोस्की (अर्थ) कॉइल के लाभों को एक सिग्नल कंडीशनर प्रदान करते हैं
वोल्टेज या करंट का सटीक, सही आरएमएस माप।
विशेषताएं
1A से 100kA तक उच्च रैखिकता
गतिशील चौड़ा क्षेत्र
बड़े आकार या अजीब आकार के कंडक्टर के साथ या सीमित पहुंच वाले स्थानों में बहुत उपयोगी है
ओपन-सर्कुलेटेड सेकेंडरी से कोई खतरा नहीं
बड़े अधिभार से क्षतिग्रस्त नहीं
गैर घुसपैठ, मुख्य से कोई शक्ति नहीं खींची
कुंडल के अंदर कंडक्टर की किसी भी स्थिति में माप एकरूपता
बाहरी वर्तमान कंडक्टर को अस्वीकृति की उत्कृष्ट डिग्री
अनुप्रयोगों
मापने वाले उपकरण, लैब इंस्ट्रूमेंटेशन
बिजली की निगरानी और नियंत्रण प्रणाली
डीसी तरंग माप
हारमोंस और ट्रांसजेंडर्स की निगरानी
बिजली मीटर, पॉवे रैन्लिज़र सेंसर
विशिष्टता
| TRANSDUCER | ||
| कुंडल लंबाई: | 210/350/420/510/600/800 मिमी | |
| भीतरी व्यास: | 60/103/125/155/180/245 मिमी () 10%) | |
| कुंडल पार अनुभाग: | 6.5 10 0.2 मिमी / 8 mm 0.2 मिमी / 10। 0.2 मिमी | |
| बन्धन: | bayonetholder | |
| सामग्री: | थर्माप्लास्टिक UL94-V0 | |
| रंग: | कुंडल: काला, लाल, पीला, नीला (अन्य रंग अनुकूलित किया जा सकता है) | |
| समापन इकाई: काला | ||
| कनेक्शन केबल | ||
| प्रकार: | केबल (3-तार टर्मिनल के साथ) | |
| केबल + बीएनसी / ओ स्किलोस्कोप इंटरफ़ेस | ||
| लंबाई: | 3000 मिमी (मानक), अन्य लंबाई अनुकूलित किया जा सकता है। | |
| सामग्री: | Xy23 / 0.1 Ts / 2C + ए + बी | |
| रंग: | काला नारंगी | |
| विद्युत विशेषतायें | ||
| उत्पादन स्तर (RMS): | 40mV / 1000A @ 50 हर्ट्ज | |
| 80mV / 1000A @ 50 हर्ट्ज | ||
| 100mV / 1000A @ 50 हर्ट्ज | ||
| शुद्धता: | कक्षा 1.0 (कुंडल को एम्पलीफायर / इंटीग्रेटर लोड प्रतिबाधा के साथ कैलिब्रेट किया जाना चाहिए) | |
| रैखिकता (रेंज का 10% से 100%): | पढ़ने का reading 0.1% | |
| आवृत्ति रेंज / बैंडविड्थ: | लगभग 10 हर्ट्ज से 10 मेगाहर्ट्ज | |
| चरण बदलाव: | 90 ° | |
| कंडक्टर स्थिति संवेदनशीलता: | ± 2% अधिकतम | |
| बाहरी क्षेत्र का प्रभाव: | ± 2% अधिकतम | |
| पर्यावरण की स्थिति | ||
| परिचालन तापमान: | -20 ℃ से + 75 ℃ तक | |
| भंडारण तापमान: | -30 ℃ से + 75 ℃ (सामान्य तापमान का सुझाव) | |
| सुरक्षा | ||
| काम वोल्टेज (अधिकतम): | 1000Vrms CATIII | |
| 600Vrms CATIV | ||
| हिपोट परीक्षण | 3000Vrms @ 50 / 60Hz 1min। | |
आयाम
| आयाम (मिमी) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| विंडो का आकार (मिमी) (10% | 60 मिमी | 103mm | 125 मिमी | 155mm | 180mm | 245mm |
| B रोगोस्की कुंड OD (मिमी) Co 10% | 73mm | 120 मिमी | 141mm | 171 मिमी | 201mm | 266mm |
| C रोजोवस्की कुंडल व्यास | 6.5 mm | 8 मिमी | 8 मिमी | 8 मिमी | 10.5 mm | 10.5 mm |
| डी वायर लीड व्यास | 4 मिमी | 4 मिमी | 4 मिमी | 4 मिमी | 4 मिमी | 4 मिमी |
यहां आपके लिए चुनने के लिए कई प्रकार के विनिर्देश हैं।
