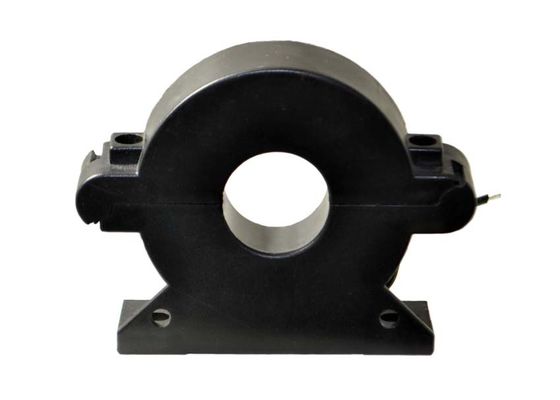

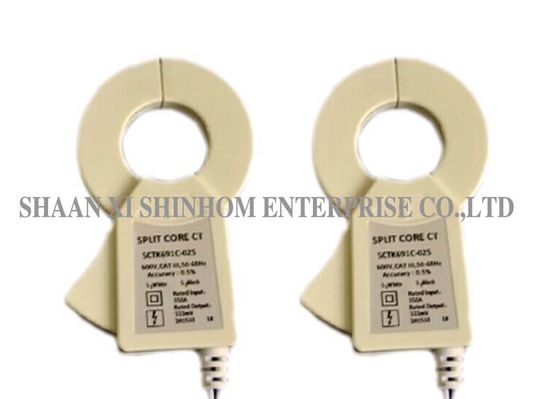

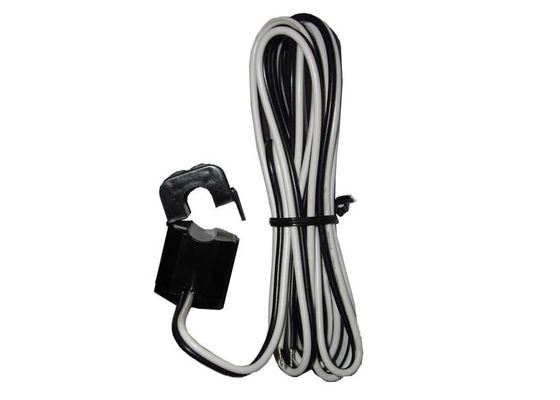

SCTK691C श्रृंखला क्लैंप-ऑन करंट ट्रांसफॉर्मर हैं, सीटी को मौजूदा पैनलों पर लगाया जा सकता है, जैसे कि नियंत्रण केंद्रों या लोड केंद्रों पर, वाट क्षमता को मापने या मॉनिटर करने के लिए। आसान सीटी के लिए मौजूदा केबलों को हटाने के बिना सीटी को माउंट किया जा सकता है।
विशेषताएं:
अनुप्रयोगों:
विद्युत पैरामीटर
| आवृत्ति | 50-2.5KHz |
| मूल्यांकित किया गया निवेश | 0.5 एक-630A |
| माप सीमा | 10% -130% में |
| मूल्यांकित उत्पादन | 0.333 वी (एसी) या 0-5 ए |
| अनुपात | ± ≤ 0.2% |
| अवस्था कोण | Min min 10min |
| ढांकता हुआ ताकत | 5.0KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | पीसी / UL94-V0 |
| अटेरन | PBT |
| आंतरिक ढांचा | epoxy |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG वायर 1.5 मी |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता | आयाम (मिमी) | |||||
| ए | बी | सी | डी | ए | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1 ए / 5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
