उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान श्रृंखला: | 0 ~ 100A | आउटपुट: | 0-50mA या 0-1V |
|---|---|---|---|
| कक्षा: | 0.5,1.0,3.0 | अवस्था: | एकल |
| माप रेंज: | 5% -130% में | अनुकूलन योग्य: | हाँ |
| हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर |
||

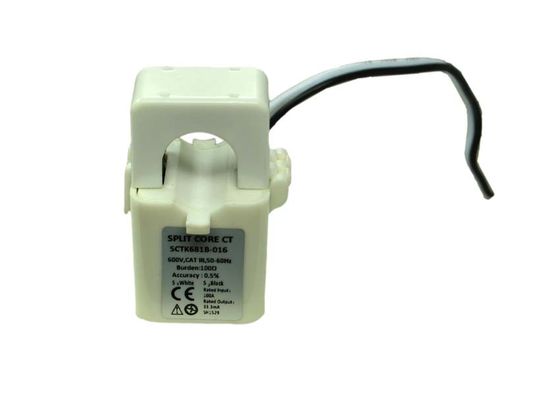

SCTK681C सीरीज 100A हाई एक्यूरेसी स्प्लिट कोर करंट सेंसर कम एनर्जी कंजम्पशन करंट ट्रांसफार्मर
1। परिचय
STCK691C श्रृंखला रेट्रो-फिट (स्प्लिट-कोर) वर्तमान ट्रांसफार्मर को विशेष रूप से नए या पहले से ही शुद्ध नेट कार्यों में चिकित्सा स्थापना की सुविधा के लिए बनाया गया है। उन्हें किसी भी केबल या बस-बार सर्किट को खोलने के बिना स्थापित किया जा सकता है। सीटी के द्वितीयक घुमाव के पार एक आंतरिक परिरक्षक अवरोधक एक कम सुरक्षित वोल्टेज आउटपुट प्रदान करता है। यह समय और स्थापना लागत बचा सकता है।
2. सुविधाएँ
सेल्फ-लॉकिंग की संरचना, सुरक्षित, स्थापित करने में आसान, पोर्टेबल
वाइड इनर विंडो, बड़ी केबल या बस-बार की क्लैंपिंग की अनुमति देता है
सभी मौजूदा प्रतिष्ठानों को समायोजित करने के लिए आकार की विस्तृत श्रृंखला
3. अनुप्रयोग
विद्युत तारों और उपकरणों के लिए वर्तमान माप, निगरानी और सुरक्षा। विद्युत गति, प्रकाश, वायु कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, एयर-कंडीशन उपकरण और स्वचालन-नियंत्रण प्रणाली के लिए वर्तमान और बिजली माप। वर्तमान, बिजली और ऊर्जा निगरानी उपकरण। रिले सुरक्षा उपकरण।
मैकेनिकल पैरामीटर
| मामला | PA / UL94-V0 |
| अटेरन | पीए |
| कोर | फेराइट |
| आंतरिक ढांचा | epoxy |
| निर्माण | टाई |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | 1015 / 22AWG वायर (ट्विनस्टेड वायर) 1.0 मी |
विद्युत पैरामीटर
| आवृत्ति | 50-20KHz |
| मूल्यांकित किया गया निवेश | 0-100A |
| माप सीमा | 5% -130% में |
| मूल्यांकित उत्पादन | 0-50mA / 0-1V |
| अनुपात | ± ± 0.5% |
| अवस्था कोण | Min min 30min |
| ढांकता हुआ ताकत | 2.5KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
