उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान श्रृंखला: | 5 ~ 3000A | आउटपुट: | 1 ए / 5 ए या 0-10 वी या 0-500mA |
|---|---|---|---|
| स्थापना: | बसबार प्रकार | सटीकता: | 0.1,0.2,0.5,1.0 |
| चुंबकीय सर्किट संरचना: | संयुक्त प्रकार | आवृत्ति: | 50 हर्ट्ज से 400 हर्ट्ज |
| इंसुलेटिंग मीडियम: | Epoxy राल | अनुकूलन योग्य: | हाँ |
| हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर करंट सेंसर |
||

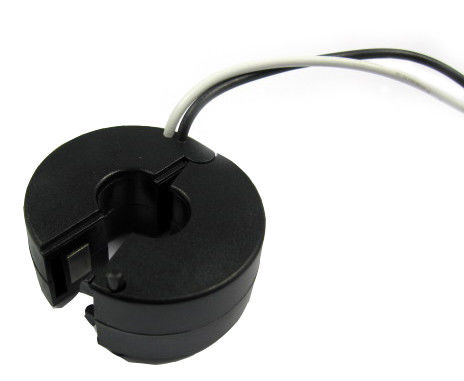

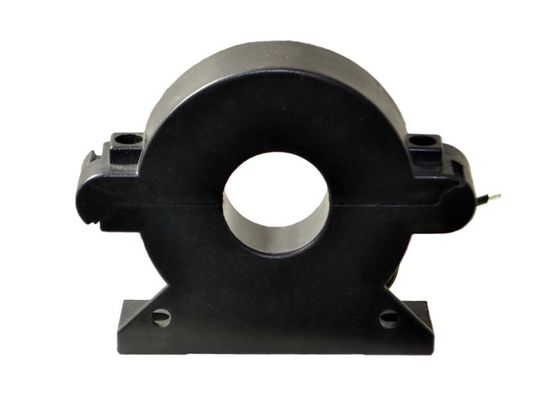

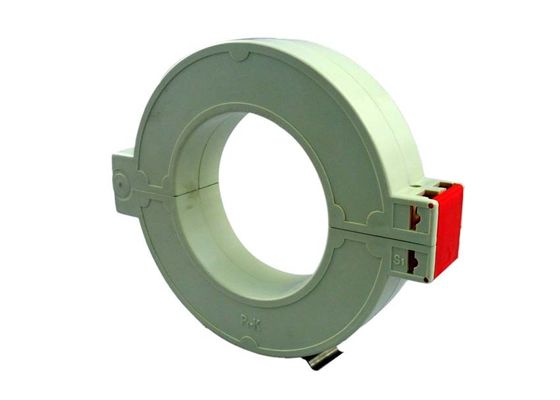

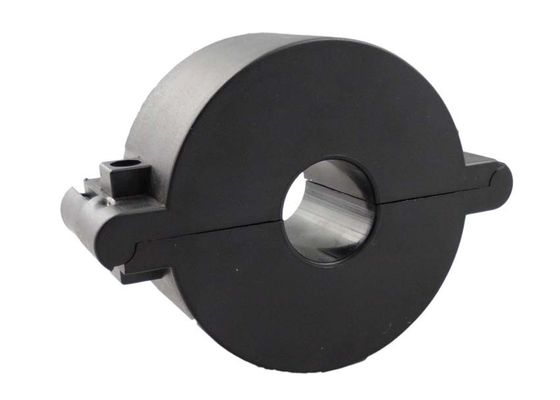

SCTK667B सीरीज डबल स्क्रू स्प्लिट कोर पावर कम सेफ वोल्टेज करंट ट्रांसफॉर्मर 5 से 3000A इनपुट के साथ
SCTK667B सीरीज़ स्प्लिट कोर CTs डबल स्क्रू 5A-3000A स्प्लिट कोर पावर लो सेफ वोल्टेज करंट ट्रांसफॉर्मर
उत्पाद वर्णन
1) आवेदन
SCTK667B श्रृंखला रेट्रो-फिट (स्प्लिट-कोर) वर्तमान ट्रांसफार्मर विशेष रूप से किया गया है
नए या पहले से मौजूद नेट कार्यों में उनकी स्थापना की सुविधा के लिए बनाया गया है
किसी भी केबल या बस-बार सर्किट को खोले बिना स्थापित किया जा सकता है। एक आंतरिक
सीटी के द्वितीयक घुमाव पर सटीक अवरोधक कम सुरक्षित प्रदान करता है
वोल्टेज आउटपुट। यह समय और स्थापना लागत बचा सकता है।
विद्युत तारों के लिए वर्तमान माप, निगरानी और सुरक्षा और
उपकरण। बिजली की मोटरों, प्रकाश व्यवस्था, हवा के लिए समानांतर और बिजली माप
कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, हवा की स्थिति उपकरण और
स्वचालन नियंत्रण प्रणाली। वर्तमान में, बिजली और ऊर्जा निगरानी डिवाइस
सुरक्षा उपकरण।
2) फ़ीचर
डबल स्क्रू बन्धन, सुरक्षित, स्थापित करने में आसान, पोर्टेबल
वाइड इनर विंडो, बड़ी केबल या बस-बार की क्लैम्पिंग की अनुमति देता है
सभी मौजूदा प्रतिष्ठानों को समायोजित करने के लिए आकारों की विस्तृत श्रृंखला
विद्युत पैरामीटर
| आवृत्ति | 50-400Hz |
| मूल्यांकित किया गया निवेश | 5 ए-3000A |
| माप सीमा | 5% -130% में |
| मूल्यांकित उत्पादन | 0-10V (एसी) या 0-5 ए |
| अनुपात | ％ ％ 0.1 ％ |
| अवस्था कोण | Min min 5min |
| ढांकता हुआ ताकत | 3.0KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | ABS / UL94-V0 |
| अटेरन | PBT |
| कोर | सिलिकॉन स्टील |
| आंतरिक ढांचा | epoxy |
| निर्माण | टाई |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | उत्पादन (ए / वी / एमए) | शुद्धता | आयाम (मिमी) | |||||
| o0 | ए | बी | सी | डी | |||||
| SCTK667B-025 | 0-400A | 1 ए / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1 ए / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1 ए / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1 ए / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1 ए / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B -100 | 0-3000A | 1 ए / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 102 | 198 | 168 | 33 | 32 | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
