उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान श्रृंखला: | 5 ~ 3000A | आउटपुट: | 0-5 ए / 0-10 वी (एसी) |
|---|---|---|---|
| कक्षा: | 0.2,0.5,1.0 | आउटपुट मोड: | लीड आउटपुट |
| क्लैंपिंग वायर का व्यास: | 25mm-100mm | अनुकूलन योग्य: | हाँ |
| हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर |
||

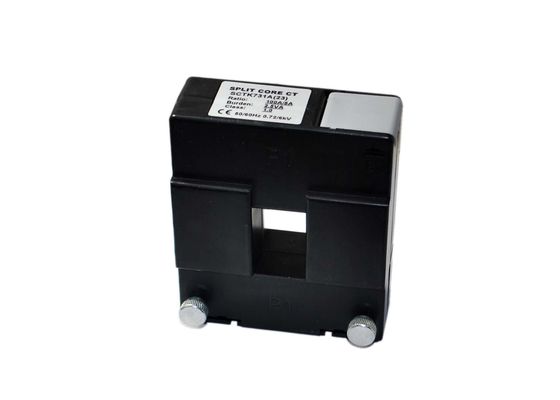

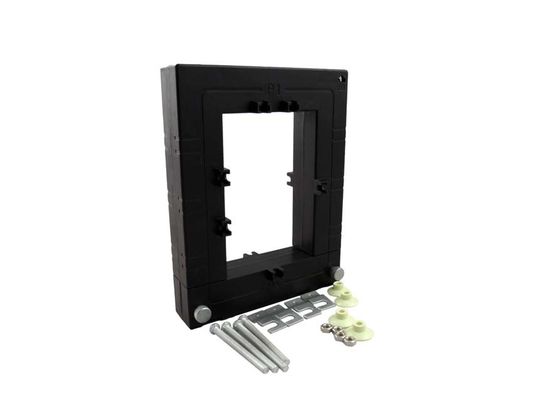

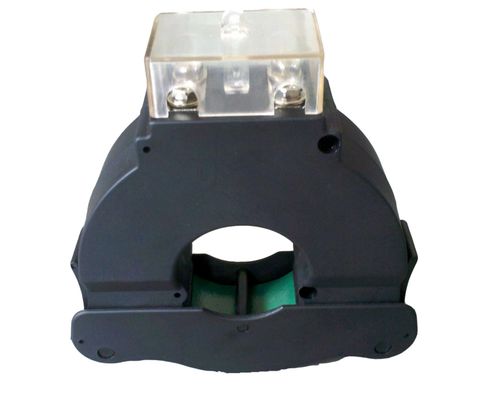

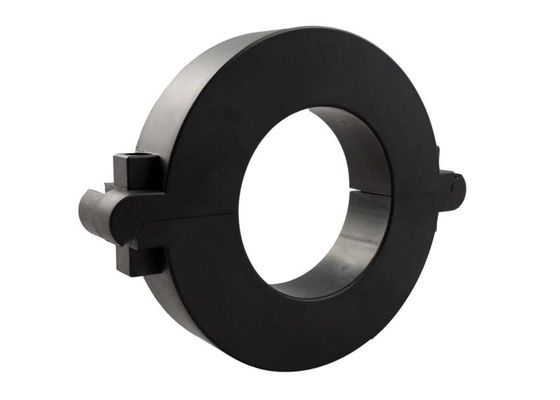

SCTK662 Series UL प्रमाणित स्प्लिट कोर वर्तमान ट्रांसफॉर्मर उच्च सटीकता सीटी, 5-3000 ए इनपुट
स्प्लिट-कोर करंट ट्रांसफॉर्मर की SCTK662 सीरीज़ 0V-10V और 0mA-500mA को सेकेंडरी प्राइमरी सेंस से सेकंडरी में पेश करती है। मीटर के अंदर माध्यमिक सीटी का उपयोग किए बिना, उपयोगकर्ता उच्च सटीकता मीटरिंग एप्लिकेशन के लिए सीधे SCTK662 श्रृंखला को मीटर से जोड़ते हैं। यह केवल वर्तमान सीटी को बदलकर विभिन्न वर्तमान रेटिंग के लिए एक मीटर को अपनाने में सक्षम बनाता है इसलिए यह कॉम्पैक्ट मीटर डिजाइन बनाता है और विकासशील लागत को कम करता है। इसके अलावा, अधिक वोल्टेज संरक्षण सर्किट सुरक्षित, तेज और लागत प्रभावी स्थापना की पेशकश करने के लिए शामिल है।
विशेषताएं
विद्युत पैरामीटर
| आवृत्ति | 50-400Hz |
| मूल्यांकित किया गया निवेश | 5 ए-3000A |
| माप सीमा | 5% -130% में |
| मूल्यांकित उत्पादन | 0-10V (एसी) या 0-5 ए |
| अनुपात | ± ≤ 0.2% |
| अवस्था कोण | Min min 10min |
| ढांकता हुआ ताकत | 2.5KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | PC / UL94-V0 |
| अटेरन | PBT |
| कोर | सिलिकॉन स्टील |
| आंतरिक ढांचा | epoxy |
| निर्माण | टाई |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 22AWG वायर (ट्विनस्टेड वायर) 2.5 मी |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता | आयाम (मिमी) | ||||||
| Φ | ए | बी | सी | डी | ए | |||||
| SCTK662A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2,0.5,1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 | 100-1500A (100,800,1000,1500A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 | 500-2000A (500,1000,1500,2000A) | 0-500mA 0-10V | 0.2,0.5,1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E -100 | 800-3000A (800,1000,2500,3000A) | 0-600mA 0-10V | 0.2,0.5,1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
