उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान श्रृंखला: | 0.5 ~ 1000A | आउटपुट: | 0-500mA या 0.333 V (AC) |
|---|---|---|---|
| कक्षा: | 0.2,0.5,1.0 | आंतरिक संरचना: | एपॉक्सी |
| इंसुलेटिंग मीडियम: | Epoxy राल | अटेरन: | पीसी |
| मामला: | पीसी / UL94-V0 | अनुकूलन योग्य: | हाँ |
| हाई लाइट: | स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर,स्प्लिट कोर करंट सेंसर |
||

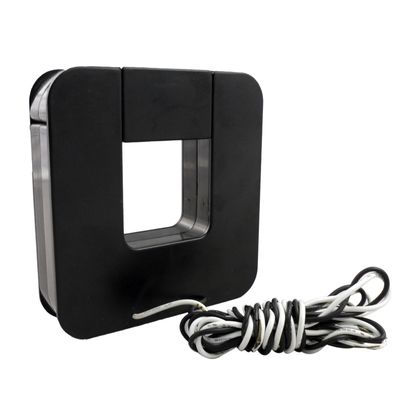

SCTK660C सीरीज 0.5-1000A 0-500mA या 0.333V स्प्लिट कोर करंट ट्रांसफॉर्मर, करंट सेंसर
SCTK660C श्रृंखला रेट्रो-फिट (स्प्लिट-कोर) वर्तमान ट्रांसफार्मर को विशेष रूप से नए या पहले से मौजूद नेट कार्यों में उनकी स्थापना की सुविधा के लिए डिज़ाइन किया गया है। उन्हें किसी भी केबल या बस-बार सर्किट को खोले बिना स्थापित किया जा सकता है। सीटी के द्वितीयक घुमाव पर एक आंतरिक सटीक अवरोधक एक कम सुरक्षित वोल्टेज आउटपुट प्रदान करता है। यह समय और स्थापना लागत बचा सकता है।
वर्तमान माप, निगरानी और बिजली के तारों और उपकरणों के लिए संरक्षण। बिजली की मोटरों, प्रकाश व्यवस्था, हवा कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, हवा - स्थिति उपकरण और स्वचालन नियंत्रण प्रणाली के लिए बिजली की माप। वर्तमान, बिजली और ऊर्जा निगरानी उपकरण। ।
2. फ़ीचर
सेल्फ-लॉकिंग की संरचना, सुरक्षित, स्थापित करने में आसान, पोर्टेबल वाइड इनर विंडो, बड़ी केबल या बस-बार की क्लैंपिंग की अनुमति देता है जो सभी मौजूदा प्रतिष्ठानों को समायोजित करने के लिए आकार की विस्तृत श्रृंखला है।
विद्युत पैरामीटर
| अनुपात | ％ ％ 0.2 ％ |
| अवस्था कोण | Min min 10min |
| माप सीमा | 10% -130% में |
| मूल्यांकित उत्पादन | 0.333 वी (एसी) या 0-5 ए |
| आवृत्ति | 50-2.5KHz |
| मूल्यांकित किया गया निवेश | 0.5 एक-1000A |
| ढांकता हुआ ताकत | 5.0KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | पीसी / UL94-V0 |
| अटेरन | PBT |
| निर्माण | टाई |
| आंतरिक ढांचा | epoxy |
| कोर | permalloy |
| वर्तमान आर्द्रता | ≤85% |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG वायर 1.5 मी |
चयन का प्रकार
| पी / एन | रेटेड इनपुट (ए) | आउटपुट (एमए / वी) | शुद्धता | आयाम (मिमी) | |||
| ए | बी | सी | डी | ||||
| SCTK660C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2,0.5,1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V / 0-500mA / 1 ए / 5A | 0.2,0.5,1.0 | 95.0 | 86.0 | 22.0 | 45.0 |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
