उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान श्रृंखला: | 0.5 ~ 1000A | आउटपुट: | 0-500mA या 0.333 V (AC) |
|---|---|---|---|
| कक्षा: | 0.2,0.5,1.0 | स्थापना: | बसबार प्रकार |
| चुंबकीय सर्किट संरचना: | संयुक्त प्रकार | अनुकूलन योग्य: | हाँ |
| हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर |
||

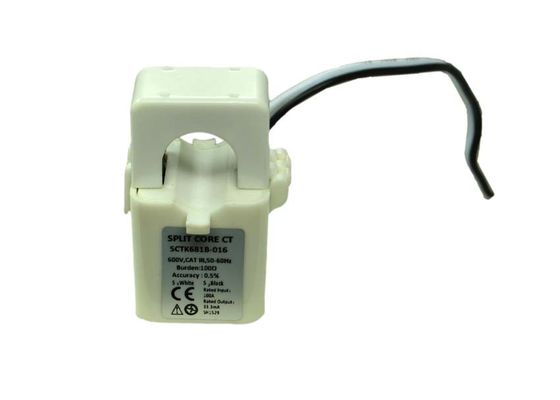

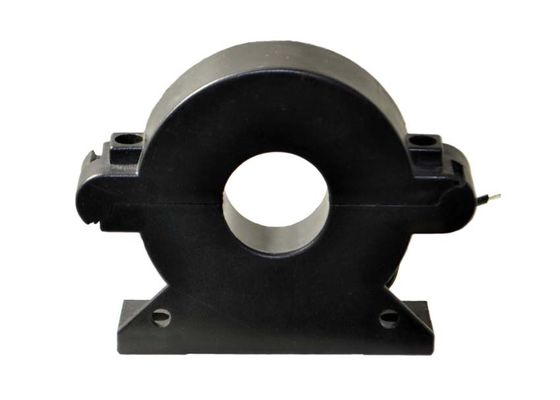

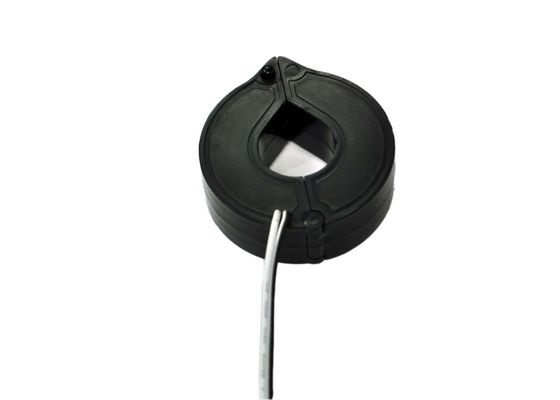

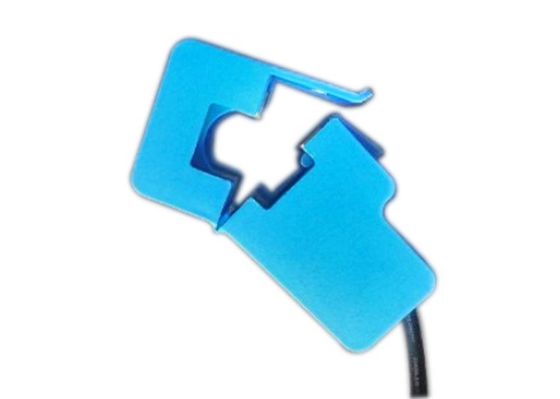

SCTK660B सीरीज स्प्लिट कोर 0.5A से 1000A इनपुट और 0 से 0.333V या 0 से 500mA आउटपुट करंट ट्रांसफॉर्मर
विवरण
स्प्लिट कोर एसी करंट सेंसर में किसी भी एप्लिकेशन के अनुरूप विभिन्न छेद आकार और वर्तमान रेटिंग हैं। स्प्लिट कोर मॉडल रेट्रोफिट के लिए एकदम सही हैं। आउटपुट उद्योग मानक पर तय किया गया है।
आवेदन
• डेटा लॉगिंग • रिकॉर्डिंग • बिजली की निगरानी
• ऊर्जा प्रबंधन • वैकल्पिक ऊर्जा निगरानी
• कीमत नियोजन
विशेषताएं
• रेटेड वर्तमान के 10-130% पर उच्च सटीकता
• एसी अलगाव प्रतिरोध: 60 के लिए 3KV
स्थापना की आसानी के लिए खुला स्विंग
• UL® 94V-0 टिकाऊ प्लास्टिक के साथ कठोर आवास का मामला
• सुरक्षा मानक: IEC / EN60044-1
• नाममात्र चरण कोण त्रुटि और
• नाममात्र रैखिकता त्रुटि: IEC61869-2 सुधार
• ConformIEC60044-1
• अधिकतम वोल्टेज वोल्टेज: AC600V
विद्युत पैरामीटर
| आवृत्ति | 50-2.5KHz |
| मूल्यांकित किया गया निवेश | 0.5 एक-1000A |
| माप सीमा | 10% -130% में |
| मूल्यांकित उत्पादन | 0.333 वी (एसी) या 0-5 ए |
| अनुपात | ％ ％ 0.2 ％ |
| अवस्था कोण | Min min 10min |
| ढांकता हुआ ताकत | 5.0KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | पीसी / UL94-V0 |
| अटेरन | PBT |
| कोर | permalloy |
| आंतरिक ढांचा | epoxy |
| निर्माण | टाई |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG वायर 1.5 मी |
चयन का प्रकार
पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता | आयाम (मिमी) | |||||
| ए | बी | सी | डी | ए | एफ | ||||
| SCTK660B-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
| SCTK660B-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2,0.5,1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
| SCTK660B-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
| SCTK660B-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000A | 0.333V / 0-500mA / 1 ए / 5A | 0.2,0.5,1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
