आवेदन
विद्युत वायरिंग और उपकरण के लिए वर्तमान माप, निगरानी और सुरक्षा। इलेक्ट्रिक मो टर्स, लाइटिंग, एयर कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, एयर-कंडीशन उपकरण और स्वचालन नियंत्रण प्रणाली के लिए बिजली की माप। वर्तमान, पावर और एनर्जाइमोनिटरिंग डिवाइस।
फ़ीचर
सेल्फ-लॉकिंग की संरचना, सुरक्षित, स्थापित करने में आसान, पोर्टेबल वाइड इनर विंडो, बड़ी केबल की क्लैम्पिंग या - बस बार आकार की व्यापक रेंज सभी मौजूदा प्रतिष्ठानों को समायोजित करने के लिए।

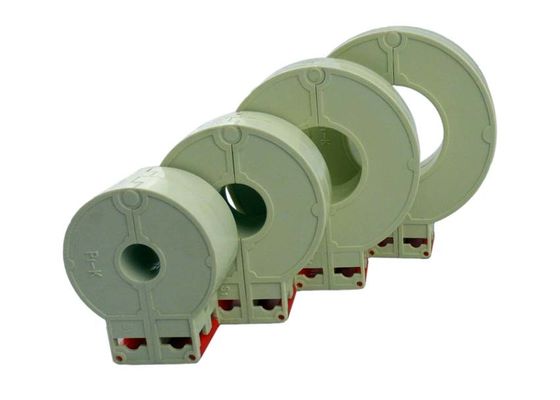

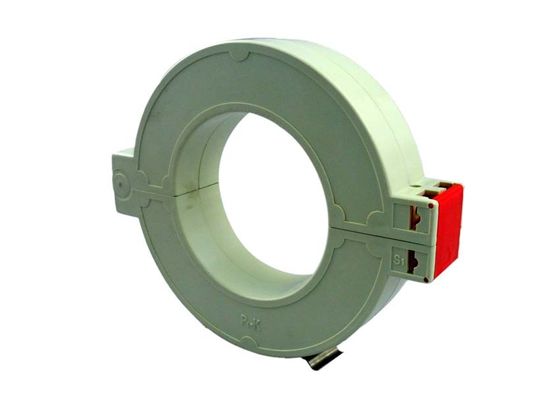

Sctk660a सीरीज़ रेट्रो-फिट (स्प्लिट-कोर) currenttransformer hasbeen को विशेष रूप से नए या पहले से मौजूद नेट कार्यों में उनकी स्थापना की सुविधा के लिए डिज़ाइन किया गया है। वे बिना ओपनिंग केबलर बस-बैरकसीट के अनइंस्टॉल किए जा सकते हैं। ct की सेकेंडरी वाइंडिंग में अनन्तकालीन रेसिसटेंट रेसिस्टर कम सुरक्षित वोल्टेज आउटपुट प्रदान करता है। यह समय और इंस्टॉलेशन लागत को बचा सकता है।
विद्युत पैरामीटर
| आवृत्ति | 50-2.5KHz |
| मूल्यांकित किया गया निवेश | 0.5 एक-630A |
| माप सीमा | 10% -130% में |
| मूल्यांकित उत्पादन | 0.333 वी (एसी) या 0-5 ए |
| अनुपात | ％ ％ 0.2 ％ |
| अवस्था कोण | Min min 30min |
| ढांकता हुआ ताकत | 5.0KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | एबीएस / UL94-V0 |
| अटेरन | PBT |
| कोर | permalloy |
| आंतरिक ढांचा | epoxy |
| निर्माण | टाई |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG वायर 1.5 मी |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता | आयाम (मिमी) | |||||
| ए | बी | सी | डी | ए | |||||
| SCTK660A-010 | 0.5-100A (1,5,10,30,50,100) | 0-50mA 0.333V | 0.2,0.5,1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 | 1-250A (10,50,75,100,200,250) | 0-100mA / 1A 0.333V | 0.2,0.5,1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 | 5-400A (10,50,100,200,250,400) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 | 5-630A (10,50,100,200,250,630) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
