उच्च परिशुद्धता पीसीबी माउंट वर्तमान ट्रांसफार्मर 15A अधिकतम 10kHz करने के लिए 200kHz

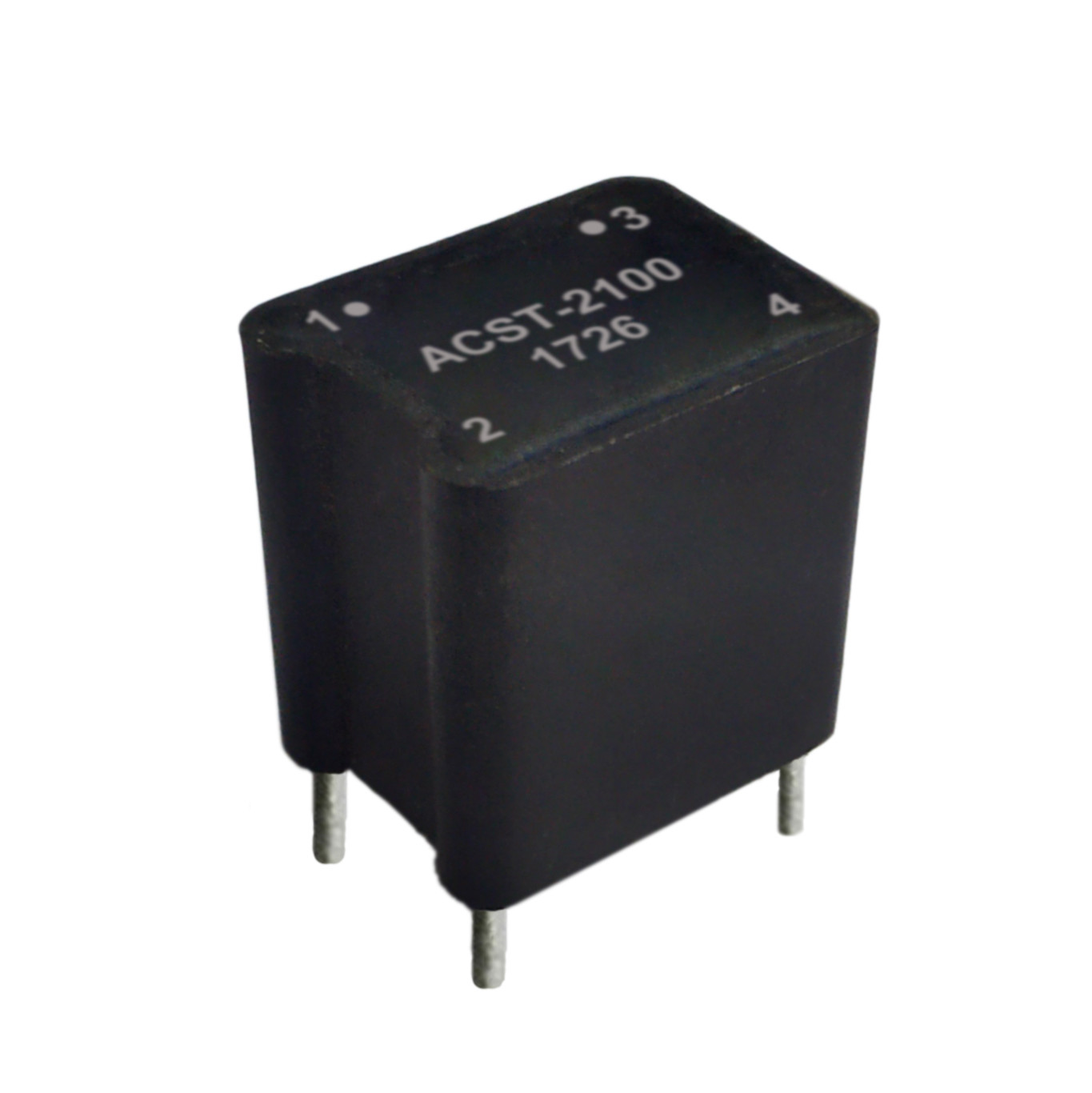

ACST-2 श्रृंखला पीसीबी माउंट उच्च परिशुद्धता वर्तमान ट्रांसफॉर्मर अप करने के लिए 15A अधिकतम वर्तमान रेंज के साथ

विशेषताएं:

• IEC950 इन्सुलेशन आवश्यकताओं को पूरा करता है
• 3750Vrms प्राथमिक से माध्यमिक ब्रेकडाउन वोल्टेज
• फ्रीक्वेंसी रेंज 10kHz से 200kHz तक होती है
• वर्तमान सीमा: अधिकतम 15A तक
• अनुपात: 1:50, 1: 100, 1: 200, 1: 300 उपलब्ध
• ऑपरेटिंग तापमान: -40 से 85 डिग्री सेल्सियस

तकनीकी जानकारी:

• इन वर्तमान अर्थ ट्रांसफॉर्मर में तालिका में संकेत के रूप में 1 बारी प्राथमिक घुमावदार, माध्यमिक घुमाव (एनएस) और एक 130 ℃ इन्सुलेशन प्रणाली है।
• संदर्भ मान एकध्रुवीय संचालन, 50kHz, 40% कर्तव्य कारक और अनुमानित 55 ℃ तापमान वृद्धि के लिए हैं।
• अधिकतम प्रयोग करने योग्य शिखर बोध वर्तमान (IPK) dep तापमान वृद्धि या कोर संतृप्ति पर समाप्त होता है, जिसे ऑपरेटिंग स्थितियों के लिए मूल्यांकन किया जाना चाहिए।
• इन करंट सेंस ट्रांसफॉर्मर्स को स्विच मोड पावर सप्लाई एप्लिकेशन, एकध्रुवीय या द्विध्रुवी के लिए अनुशंसित किया जाता है, जो 10kHz से 200kHz तक की आवृत्तियों पर परिचालन करते हैं।
• स्केल फैक्टर (KVI) टर्मिनेटिंग रेसिस्टर (RT) और असमानता के समानुपाती होता है जब 1 / NS होता है।
• सेकेंडरी इंडक्शन (Ls) को 15kHz और ACV-2050,1V के लिए ACV-2100, ACV-2200 के लिए 2V और ACV-2300 के लिए 3V के लिए मापा जाता है।

नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
