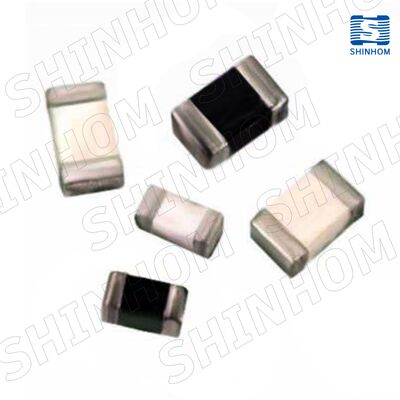

हमारेएसएमडी चिप इंडक्टर्स और फेराइट बीड्सका उपयोग करके निर्मित होते हैंबहुस्तरीय सिरेमिक प्रौद्योगिकी, उच्च क्यू कारक और उत्कृष्ट स्व-प्रतिध्वनित आवृत्ति (एसआरएफ) विशेषताओं की विशेषता है। वे उच्च आवृत्ति आरएफ और आईएफ सर्किट में प्रतिबाधा मिलान और अनुनाद के लिए डिज़ाइन किए गए हैं।इस श्रृंखला में कॉम्पैक्ट पैकेज आकार शामिल हैं0201 से 1206 तक, से एक प्रेरण सीमा के साथ0.047 μH से 120 μH तक, और सहिष्णुता विकल्पों का समर्थन करता है± 5% और ± 10%चुंबकीय परिरक्षण संरचना प्रभावी रूप से इंटर-इंडक्टर युग्मन को रोकती है, जिससे यह स्थान-प्रतिबंधित और प्रदर्शन-महत्वपूर्ण अनुप्रयोगों जैसे स्मार्टफोन के लिए उपयुक्त हो जाता है,वायरलेस संचार उपकरण, ऑटोमोबाइल इलेक्ट्रॉनिक्स और रडार सिस्टम।
| पैकेज का आकार | 0402 / 0603 / 0805 / 1008 / 1206 |
| प्रेरण सीमा | 1μH से 100μH तक |
| सहिष्णुता | ±20% (एम) |
| परीक्षण की स्थिति | 100kHz, 0.1Vrms |
| डीसी करंट रेटिंग | प्रारंभ मूल्य से प्रेरणता में 10% की गिरावट (सामान्य) |
| ऑपरेटिंग तापमान | -40°C से +105°C |
| माउंटिंग प्रकार | सतह-माउंट (एसएमडी/एसएमटी) |
| विद्युत विशेषताएं | 25°C पर मापा गया |
प्रश्न: बहुपरत चिप प्रेरक और वायरवांड चिप प्रेरक में क्या अंतर है?
A:
बहुपरत चिप प्रेरक बहुपरत सिरेमिक प्रिंटिंग तकनीक का उपयोग करके निर्मित होते हैं, जो छोटे आकार और अधिक स्थिरता प्रदान करते हैं,उन्हें उच्च घनत्व माउंटिंग और उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त बनानावायरवांड चिप इंडक्टर आमतौर पर उच्च Q कारक और उच्च वर्तमान हैंडलिंग क्षमता प्रदान करते हैं, लेकिन उनका आकार अपेक्षाकृत बड़ा होता है।
प्रश्न: एआईएमएल श्रृंखला में चुंबकीय परिरक्षण संरचना के क्या फायदे हैं?
A:चुंबकीय परिरक्षण संरचना प्रभावी रूप से विद्युत चुम्बकीय क्षेत्र रिसाव को दबाता है और प्रेरक के बीच क्रॉस-कपलिंग को रोकता है।यह एक कॉम्पैक्ट पीसीबी पर एक दूसरे के हस्तक्षेप के बिना कई घटकों को एक साथ रखने की अनुमति देता है, यह विशेष रूप से उच्च घनत्व आरएफ और संचार सर्किट डिजाइन के लिए उपयुक्त है।
प्रश्न: मैं उपयुक्त पैकेज आकार कैसे चुनूं?
A:0201 / 0402: अल्ट्रा कॉम्पैक्ट पोर्टेबल डिवाइस
0603 / 0805: संतुलित प्रदर्शन और आकार के साथ सामान्य प्रयोजन अनुप्रयोग
1206 / 1210 / 1806: उच्च धारा या अधिक प्रेरण मूल्य की आवश्यकता वाले अनुप्रयोग
