4000 वीडीसी अलगाव और कम इंटरवाइंडिंग कैपेसिटी हाफ ब्रिज ट्रांसफार्मर एईसी-क्यू200 ग्रेड ईवी पावर सिस्टम के लिए इंजीनियर

5000
MOQ

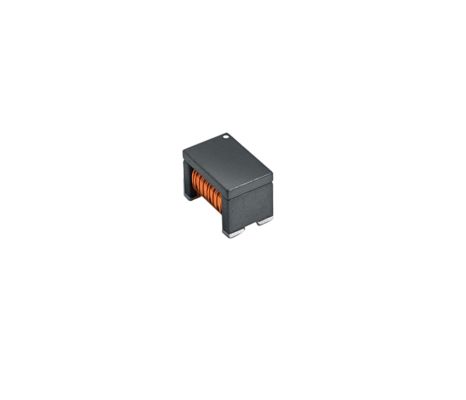

4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

4000 वीडीसी अलगाव आधा पुल ट्रांसफार्मर

,

ईवी पावर सिस्टम्स हाफ ब्रिज ट्रांसफार्मर

,

AEC-Q200 आधा ब्रिज ट्रांसफार्मर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: gtx7045
दस्तावेज: GTX7045_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2 ~ 8weeks
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
ईवी पावर सिस्टम के लिए उच्च-प्रदर्शन एलएलसी हाफ-ब्रिज ट्रांसफार्मर
GTX7045 श्रृंखला के साथ अपने इलेक्ट्रिक और हाइब्रिड वाहन (ईवी/एचईवी) पावर डिज़ाइन को उन्नत करेंएलएलसी हाफ-ब्रिज ट्रांसफार्मर. मांग वाले ऑटोमोटिव वातावरण में बेहतर प्रदर्शन के लिए इंजीनियर किए गए, इन ट्रांसफार्मरों में ईएमआई को कम करने और उच्च सामान्य मोड क्षणिक प्रतिरक्षा प्राप्त करने के लिए असाधारण रूप से कम इंटरवाइंडिंग कैपेसिटेंस की सुविधा है। एक मजबूत के रूप मेंऑटोमोटिव ट्रांसफार्मरसमाधान, यह AEC-Q200 ग्रेड मानकों को पूरा करता है और 4000VDC अलगाव प्रदान करता है, जो ऑनबोर्ड चार्जर्स (OBC) और ट्रैक्शन इनवर्टर के लिए बेजोड़ विश्वसनीयता और सुरक्षा सुनिश्चित करता है। अत्यधिक स्वचालित प्रक्रियाओं के साथ निर्मित, GTX7045 श्रृंखला अगली पीढ़ी की विद्युत गतिशीलता के लिए लागत प्रभावी, उच्च गुणवत्ता वाला बिजली रूपांतरण प्रदान करती है।
प्रमुख विशेषताऐं
  • ऑटोमोटिव उत्कृष्टता के लिए अनुकूलित:एईसी-क्यू200 परिचालन मानकों (-40°C से +125°C) का अनुपालन करते हुए, ओबीसी और ट्रैक्शन इनवर्टर सहित ईवी/एचईवी अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त।
  • उन्नत सिग्नल अखंडता:कम इंटरवाइंडिंग कैपेसिटेंस ईएमआई उत्सर्जन को कम करता है और क्लीनर, अधिक स्थिर संचालन के लिए उच्च सामान्य मोड क्षणिक प्रतिरक्षा प्रदान करता है।
  • मजबूत अलगाव और सुरक्षा:प्राथमिक और द्वितीयक वाइंडिंग के बीच 4000VDC अलगाव (2800 Vrms) के साथ प्रमाणित, सिस्टम सुरक्षा और विश्वसनीयता सुनिश्चित करता है।
  • उच्च विश्वसनीयता एवं गुणवत्ता:फेराइट कोर सामग्री के साथ अत्यधिक स्वचालित प्रक्रियाओं का उपयोग करके निर्मित, लगातार प्रदर्शन और RoHS अनुपालन की गारंटी।
  • लचीले डिज़ाइन विकल्प:श्रृंखला विभिन्न फिट के लिए मल्टीपल टर्न अनुपात और इंडक्शन वैल्यू (उदाहरण के लिए, 1.5:1 अनुपात के साथ GTX7045-121DRC) प्रदान करती है।हाफ-ब्रिज ट्रांसफार्मरटोपोलॉजी.
विशिष्टताएँ (GTX7045 श्रृंखला उदाहरण)
भाग संख्या टर्न अनुपात (प्रा:सेक) प्री इंडक्शन (uH) ±30% रिसाव अधिष्ठापन (यूएच) ±20% डीसीआर मैक्स (Ω) इर्म्स (एमए)
GTX7045-750ARC 1:1 75 8.5 0.35 730
GTX7045-101ARC 1:1 100 9.5 0.40 680
GTX7045-121DRC 1.5:1 120 12.5 0.42 (पूर्व) 660
GTX7045-131BRC 2.5:1 130 15 0.44 (पूर्व) 660
GTX7045-141CRC 2.0:1 140 15 0.45 (पूर्व) 640
अधिष्ठापन और रिसाव अधिष्ठापन:100 kHz, 0.1 Vrms पर मापा गया।
एकांत:1 मिनट के लिए 4000 वीडीसी/2800 वीआरएम।
परिचालन तापमान:-40°C से +125°C.
अनुप्रयोग
  • ईवी/एचईवी पावर रूपांतरण:ऑन-बोर्ड चार्जर्स (ओबीसी) और ट्रैक्शन इनवर्टर में प्राथमिक उपयोग।
  • औद्योगिक विद्युत आपूर्ति:मांग वाले वातावरण में उच्च दक्षता, पृथक डीसी-डीसी कन्वर्टर्स।
  • दूरसंचार एवं सर्वर पीएसयू:नेटवर्क बुनियादी ढांचे में स्थिर और विश्वसनीय बिजली परिवर्तन प्रदान करना।
  • नवीकरणीय ऊर्जा प्रणालियाँ:सौर और पवन ऊर्जा रूपांतरण के लिए इन्वर्टर चरणों में उपयोग किया जाता है।
