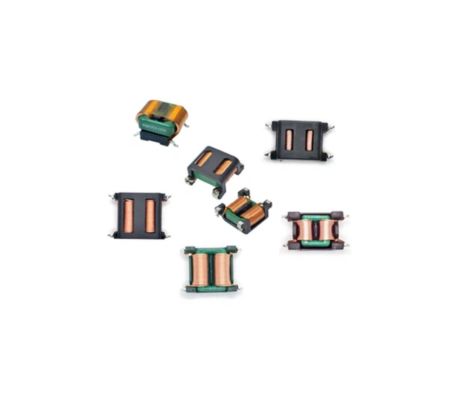

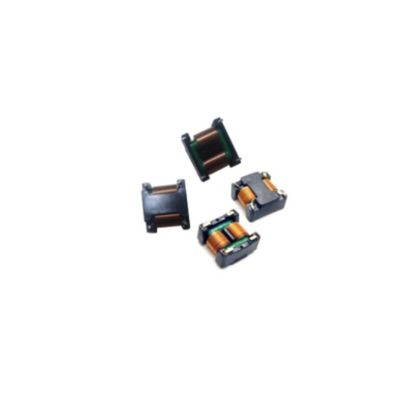

उच्च-प्रदर्शन कम प्रतिरोध UL94V-0 कॉमन मोड चोक और शोर फ़िल्टरिंग के लिए एसएमडी इंडक्टर

5000
MOQ
High-Performance Low Resistance UL94V-0 Common Mode Choke and SMD Inductor for Noise Filtering
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

शोर फ़िल्टरिंग कॉमन मोड चोक

,

एसएमडी इंडक्टर कॉमन मोड चोक

,

UL94V-0 कॉमन मोड चोक
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: SQS1515A
दस्तावेज: SQS-1515A Series_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2 ~ 8weeks
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
उच्च-प्रदर्शन, उच्च-करंट अल्ट्रा-लो डीसीआर एसएमडी फ्लैट कॉमन मोड चोक फॉर हाई-पावर सप्लाई नॉइज़ फ़िल्टरिंग
मुख्य विशेषताएँ

मजबूत पावर मैनेजमेंट समाधानों के लिए इंजीनियर, SQS1515A सीरीज़ में उच्च-दक्षता शामिल है एसएमडी इंडक्टर्स जिन्हें प्रमुख के रूप में डिज़ाइन किया गया है पावर सप्लाई फिल्टर. ये लो डीसीआर कॉमन मोड चोक एक वर्ग कोर और उन्नत उच्च-पारगम्यता सामग्री का लाभ उठाते हैं ताकि बेहतर कॉमन-मोड शोर दमन प्रदान किया जा सके, जिसकी विशेषता कम आवृत्तियों पर उच्च प्रतिबाधा और न्यूनतम कोर रिसाव है।

  • उच्च-घनत्व पीसीबी डिज़ाइनों के लिए कॉम्पैक्ट एसएमडी फ्लैट पैकेज
  • कम रिसाव और अल्ट्रा-लो डीसी प्रतिरोध (डीसीआर) के लिए वर्ग कोर संरचना
  • उच्च-पारगम्यता सामग्री कम आवृत्तियों पर उच्च प्रतिबाधा सुनिश्चित करती है
  • कम आवारा कैपेसिटेंस के कारण उत्कृष्ट शोर क्षीणन
  • उच्च विदस्टैंडिंग वोल्टेज और उच्च इन्सुलेशन प्रतिरोध
  • UL94V-0 ज्वलनशीलता रेटिंग
  • RoHS और REACH अनुरूप
विशेषताएँ
पार्ट नंबर इंडक्टेंस मिन. (mH) डीसीआर मैक्स. (mΩ) रेटेड करंट (A)
SQS1515A-001 20.0 250 1.5 - 2.0
SQS1515A-002 15.0 200 1.8 - 2.2
SQS1515A-003 15.0 180 2.0 - 2.8
SQS1515A-004 10.0 150 2.0 - 2.5
SQS1515A-005 10.0 80 2.5 - 3.0
SQS1515A-006 5.0 80 2.5 - 3.5
SQS1515A-007 3.0 70 3.5 - 4.5
SQS1515A-008 2.0 60 5.0
तकनीकी जानकारी और ऑपरेटिंग स्थितियाँ
  • टेस्ट फ्रीक्वेंसी: 1.0 kHz, 0.25 V
  • रेटेड वोल्टेज: 80 Vac - 265 Vac
  • विदस्टैंडिंग वोल्टेज: 2 सेकंड के लिए 1.0 kVac
  • ऑपरेटिंग तापमान रेंज: -25°C से +125°C (कॉइल तापमान वृद्धि सहित)
  • भंडारण तापमान रेंज: -25°C से +100°C
  • इन्सुलेशन प्रतिरोध: 100 MΩ मिन. @ 500 Vdc
अनुप्रयोग

SQS1515A सीरीज़ मध्यम से उच्च-शक्ति अनुप्रयोगों की एक विस्तृत श्रृंखला में प्रभावी ईएमआई फ़िल्टरिंग के लिए आदर्श विकल्प है, जिसमें शामिल हैं:

  • स्विचिंग मोड पावर सप्लाई (एसएमपीएस): औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स के लिए उच्च-घनत्व और उच्च-शक्ति डिज़ाइन
  • उपभोक्ता इलेक्ट्रॉनिक्स: पावर एडेप्टर, एलसीडी/एलईडी टेलीविजन, और उच्च-करंट बैटरी चार्जर
  • घरेलू उपकरण: वाशिंग मशीन, एयर कंडीशनर, और अन्य उच्च-शक्ति घरेलू उपकरण
  • औद्योगिक उपकरण: मोटर ड्राइव, नियंत्रण प्रणाली और स्वचालन मशीनरी के लिए बिजली की आपूर्ति
