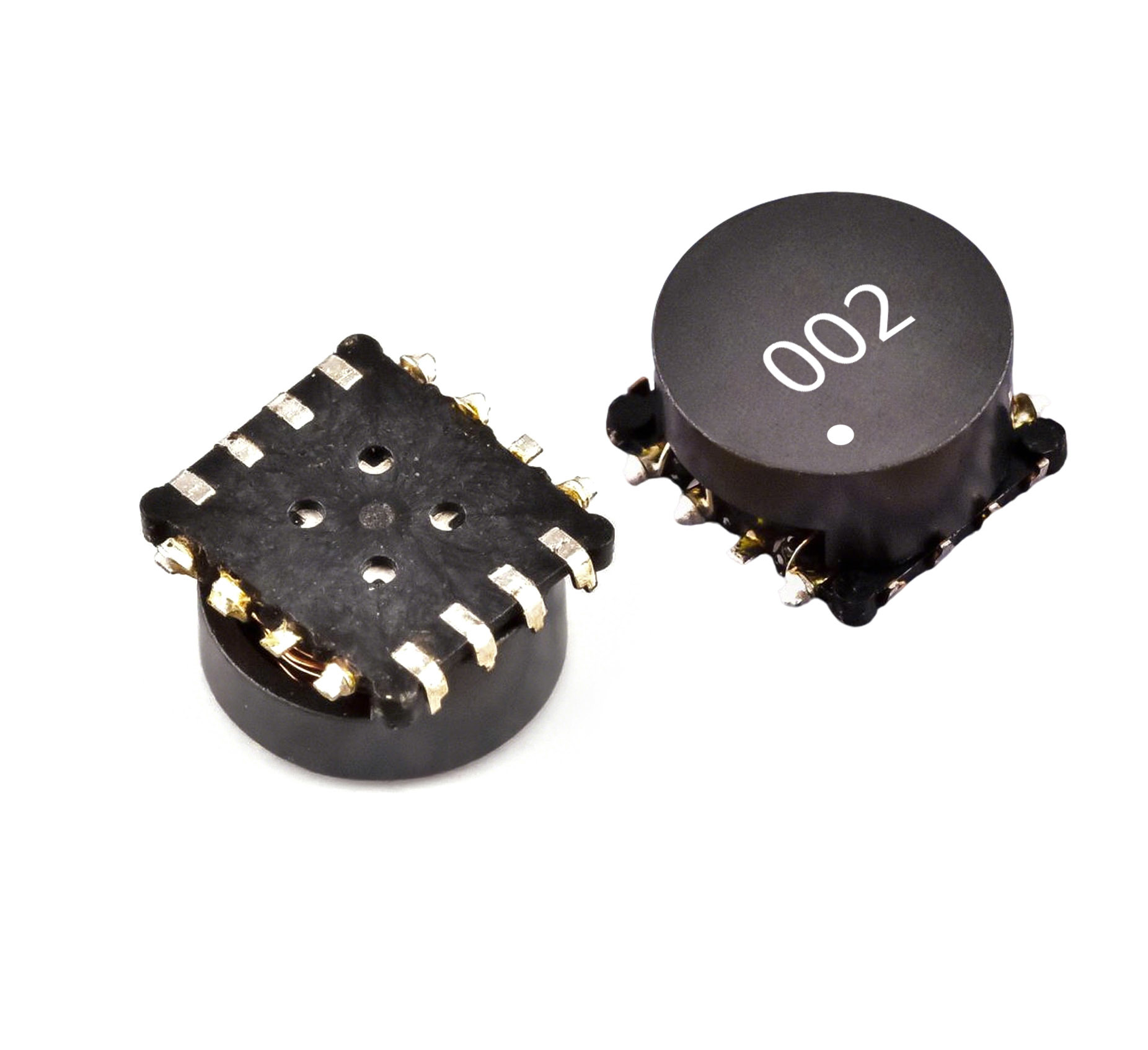

कॉम्पैक्ट फोटोफ्लैश प्रणालियों में तेजी से ऊर्जा हस्तांतरण के लिए डिज़ाइन किया गया, एसडीआरएस5630टी श्रृंखला उच्च दक्षता वाले कैपेसिटर चार्जिंग प्रदान करती है जो 1 तक के मोड़ अनुपात के साथ हैः25इसकी कम प्रोफ़ाइल डिजाइन और न्यूनतम रिसाव प्रेरक क्षमता औद्योगिक तापमान सीमाओं (-20 °C से +110 °C) में स्थिर प्रदर्शन सुनिश्चित करती है। सतह माउंट (एसएमडी) के लिए अनुकूलित,इन ट्रांसफार्मर में स्पेस सीमित अनुप्रयोगों में निरंतर पल्स ऊर्जा वितरण के लिए प्रबलित इन्सुलेशन (500Vrms वोल्टेज का सामना करते हैं) और सटीक वाइंडिंग है।.
विशेषताएं
अल्ट्रा-लो प्रोफाइल: पीसीबी स्थान अनुकूलन के लिए 5.8 मिमी अधिकतम ऊंचाई।
कम से कम रिसाव प्रेरण: ऊर्जा हस्तांतरण दक्षता में सुधार करता है।
विस्तारित परिचालन तापमान: -20°C से +110°C विश्वसनीयता।
सतह-माउंट (एसएमडी): स्वचालित असेंबली संगतता।
उच्च वोल्टेज अलगाव: 500Vrms वोल्टेज का सामना करते हैं।
टेप और रील पैकेजिंग: सुव्यवस्थित उत्पादन (डेटाशीट में "रोल पूरा करना" के रूप में उल्लेखित) ।
विद्युत विशेषताएं
| भाग संख्या | मोड़ अनुपात (एनपीःएनएस) | प्राई इंडक्टेंस (μH) ±20% | सेक इंडक्टेंस (mH) रेफ. | Pri डीसीआर (एमओएम) | सेक डीसीआर (Ω) |
|---|---|---|---|---|---|
| SDRS5630T-001 | 1:15 | 16.1 | 3.5 | 392 | 85.0 |
| SDRS5630T-002 | 1:10.2 | 8.5 | 0.8 | 370 | 20.0 |
| SDRS5630T-003 | 1:15 | 10.0 | 2.2 | 250 | 52.1 |
| SDRS5630T-004 | 1:25 | 10.0 | 6.3 | 250 | 85.4 |
| SDRS5630T-005 | 1:15 | 9.9 | 2.2 | 252 | 52.1 |
| SDRS5630T-006 | 1:17 | 18.5 | 4.7 | 418 | 75.8 |
नोट: डेटाशीट सूची में एसडीआरएस5630टी-004 प्रविष्टि दोहराई गई है; तालिका में केवल अद्वितीय मॉडल दर्शाए गए हैं।
शारीरिक विशेषताएं
आयाम: 5.6±0.2mm (W) × 3.0mm अधिकतम (H) × 5.8mm अधिकतम (L)
टर्मिनल विन्यास: 8-पिन डिजाइन (वाइंडिंग आरेख देखेंः पिन 1-4 = एनपी, पिन 5-8 = एनएस) ।
घुड़सवार: पैड लेआउट एसएमडी रिफ्लो सोल्डरिंग के लिए अनुकूलित है।
आवेदन
डिजिटल इमेजरी: डीएसएलआर/कॉम्पैक्ट कैमरा फ्लैश इकाइयों के लिए उच्च गति संधारित्र चार्जिंग।
स्ट्रोब लाइटिंग: पोर्टेबल फोटोफ्लैश में ऊर्जा कुशल पल्स जनरेशन।
औद्योगिक सेंसर: ट्रिगर सर्किट को तेज उच्च वोल्टेज डिस्चार्ज की आवश्यकता होती है।
चिकित्सा उपकरण: एंडोस्कोपिक/डायग्नोस्टिक उपकरण के लिए कॉम्पैक्ट फ्लैश सिस्टम।
अनुपालन और पैकेजिंग
RoHS अनुपालन सामग्री।
मानक टेप-एंड-रोल पैकेजिंग ("रोल पूरा करना") ।
