यह हॉल इफेक्ट करंट सेंसर करंट आइसोलेशन और हॉल इफेक्ट मापन तकनीक का उपयोग करके निर्मित किया गया है, जिसे विशेष रूप से अनइंटरप्टिबल पावर सप्लाई और स्विच-मोड पावर सप्लाई के लिए विकसित किया गया है, जो उच्च सटीकता, स्थिर प्रदर्शन और सुरक्षित अलगाव सुनिश्चित करता है। उत्पाद में प्राथमिक और द्वितीयक सर्किट के बीच करंट आइसोलेशन के साथ एक मजबूत और विश्वसनीय संरचना है। यह अनइंटरप्टिबल पावर सप्लाई, स्विच-मोड पावर सप्लाई और वेल्डिंग पावर सप्लाई के लिए उपयुक्त है। यह करंट मॉनिटरिंग और औद्योगिक स्वचालन में हॉल इफेक्ट करंट सेंसर अनुप्रयोगों के लिए एक आदर्श विकल्प है।
विशेषताएं
प्राथमिक और द्वितीयक के बीच करंट आइसोलेशन
डीसी, एसी और पल्स करंट का सटीक मापन
ऑपरेटिंग करंट – 0 से 300A
रेटेड आउटपुट – 50mA ±0.5%
रेटेड आउटपुट – 100mA ±0.5%
स्थापित करने में आसान
उच्च सटीकता वर्ग
अनुकूलन योग्य नाममात्र इनपुट करंट और आउटपुट वोल्टेज
अनुप्रयोग
अनइंटरप्टिबल पावर सप्लाई
स्विच-मोड पावर सप्लाई
वेल्डिंग पावर सप्लाई
बैटरी-संचालित अनुप्रयोग
एसी वेरिएबल फ्रीक्वेंसी ड्राइव
सर्वो मोटर ड्राइव
डीसी मोटर ड्राइव स्टैटिक कन्वर्टर्स
औद्योगिक स्वचालन
विद्युत डेटा:

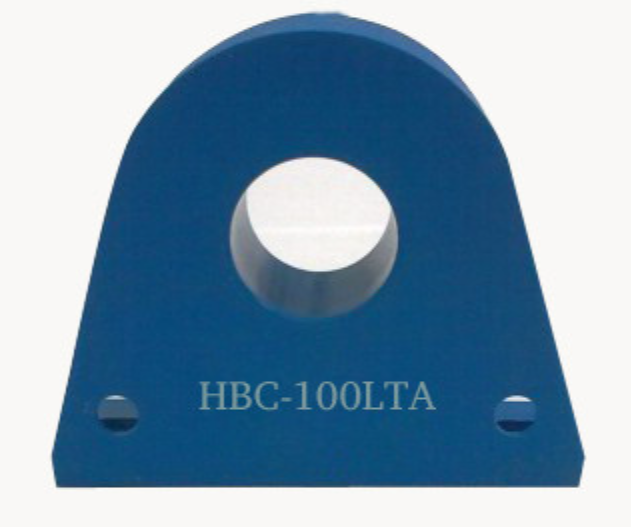

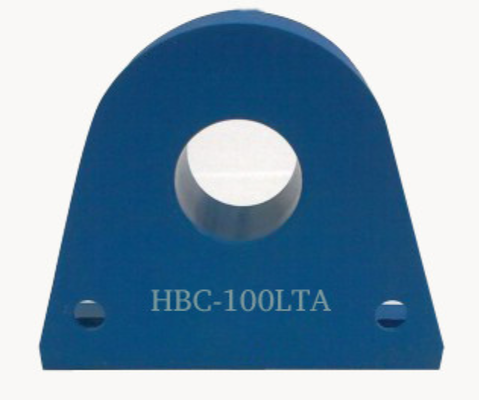

| HBC100LTA | HBC200LTA | HBC300LTA | ||
| रेटेड इनपुट करंट | 100 | 200 | 300 | A |
| टेस्ट करंट रेंज | 200(±18V,20Ω) | 400(±18V,30Ω) | 600(±18V,20Ω) | A |
| टर्न रेशियो | 1:2000 | 1:2000 | 1:3000 | |
| टेस्ट रेजिस्टेंस के साथ ±12V | @±100Amax 80(max) | @±200Amax 80(max) | @±300Amax 76(max) | Ω |
| @±200Amax 25(max) | @±400Amax 20(max) | @±600Amax 22 (max) | Ω | |
| के साथ ±15V | @±100Amax 110(max) | @±200Amax 120(max) | @±300Amax 100(max) | Ω |
| @±200Amax 40(max) | @±400Amax 30(max) | @±600Amax 36(max) | Ω | |
| रेटेड आउटपुट करंट | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| सप्लाई वोल्टेज | ±12～±18 | V | ||
| उपभोग करंट | ≤±20 | mA | ||
| जीरो ऑफसेट करंट | ≤±0.2 | mA | ||
| ऑफसेट करंट ड्रिफ्ट | -40℃～85℃,≤±0.5 | mA | ||
| रिस्पांस टाइम | ＜1 | μs | ||
| लीनियरिटी | ≤±0.2 | %FS | ||
| इंसुलेशन वोल्टेज | 50HZ,1min,6 | KV | ||
| di/dt | ＞100 | A/μs | ||
| बैंडविड्थ(-3dB) | DC…100 | KHz | ||
| सेकंड वाइंडिंग रेजिस्टेंस | 21 | 21 | 32 | Ω |
| ऑपरेटिंग तापमान | -40～+85 | ℃ | ||
| स्टोरेज तापमान | -40～+105 | ℃ | ||
नोट्स: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
अक्सर पूछे जाने वाले प्रश्न
प्र: नमूने के लिए आवेदन कैसे करें? लीड टाइम क्या है?
उ: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। नमूने निःशुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है; कस्टम उत्पादों की अलग से पुष्टि की जाएगी।
प्र: क्या आप छोटे परीक्षण आदेशों का समर्थन करते हैं?
उ: हाँ। छोटे परीक्षण आदेशों (मानक MOQ से नीचे) पर बातचीत की जा सकती है और बड़े ऑर्डर के समान गुणवत्ता मानकों और डिलीवरी प्रतिबद्धताओं को प्राप्त किया जा सकता है। विवरण के लिए कृपया हमारी बिक्री टीम से संपर्क करें।
प्र: यह उत्पाद यूपीएस और एसएमपीएस अनुप्रयोगों के लिए उपयुक्त क्यों है?
उ: यह उत्पाद डीसी, एसी, या पल्स करंट को सटीक रूप से मापता है, जिससे यह अनइंटरप्टिबल पावर सप्लाई और स्विच-मोड पावर सप्लाई में करंट मॉनिटरिंग के लिए उपयुक्त होता है। करंट आइसोलेशन सुरक्षित मापन सुनिश्चित करता है। आउटपुट वोल्टेज आउटपुट टर्मिनलों पर मापा जाता है; गलत कनेक्शन से बचने के लिए वायरिंग के दौरान सावधानी बरतनी चाहिए जो सेंसर को नुकसान पहुंचा सकती है।
