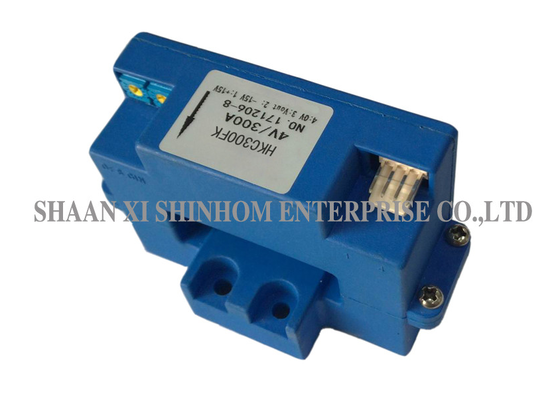

दएचकेसी-एफके श्रृंखलास्नैप-फिट हॉल प्रभाव धारा सेंसर ओपन-लूप हॉल प्रभाव माप सिद्धांत पर आधारित है, प्राथमिक और माध्यमिक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह सटीक रूप से डीसी मापता है,एसी, या 1000A तक के नामित इनपुट के साथ पल्स करंट. उत्पाद एक स्नैप-फिट माउंट संरचना का उपयोग करता है जो परीक्षण केबल को डिस्कनेक्ट किए बिना स्थापना की अनुमति देता है, जिससे ऑपरेशन सुविधाजनक हो जाता है.विभिन्न नामित इनपुट धाराओं और आउटपुट वोल्टेज के अनुकूलन का समर्थन किया जाता है। यह व्यापक रूप से परिवर्तनीय गति ड्राइव, वेल्डिंग मशीनों, बैटरी संचालित अनुप्रयोगों, यूपीएस,विद्युत रसायन अनुप्रयोग.
नामित इनपुट ₹ 1000A तक
मापने का सिद्धांत ️ ओपन-लूप हॉल प्रभाव
माप का प्रकार ️ DC / AC / पल्स
पृथक्करण प्राथमिक और द्वितीयक के बीच विद्युत पृथक्करण
माउंटिंग विधि ️ स्नैप-फिट
अनुकूलन का समर्थन
UL94-V0 लौ retardant मानकों के अनुरूप
1. जब वर्तमान मापा जाएगा एक सेंसर के माध्यम से चला जाता है, वोल्टेज आउटपुट अंत में मापा जाएगा.
2विभिन्न नामित इनपुट करंट और आउटपुट वोल्टेज में कस्टम डिजाइन उपलब्ध हैं।
| HKC200FK | HKC400FK | HKC600FK | HKC800FK | HKC1000FK | ||
| नामित इनपुट करंट ((IP) | 200 | 400 | 600 | 800 | 1000 | ए |
| परीक्षण करंट रेंज | 400 | 800 | 1200 | 1600 | 2000 | ए |
| नामित आउटपुट वोल्टेज | 4±1% | वी | ||||
| आपूर्ति वोल्टेज | ±15 ±5% | वी | ||||
| ऑफसेट वोल्टेज | ≤±25 | mV | ||||
| चुंबकीय ऑफसेट वोल्टेज | ≤±25 | mV | ||||
| ऑफसेट वोल्टेज Drift | ≤±1 | mV/°C | ||||
| रैखिकता | ≤ 1 | % एफएस | ||||
| प्रतिक्रिया समय | ≤7 | μS | ||||
| इन्सुलेशन वोल्टेज | 2.5@(50HZ,1 मिनट) | केवी | ||||
| ऑपरेटिंग तापमान | -२५+८५ | °C | ||||
| भंडारण तापमान | -40+105 | °C | ||||
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: क्या स्नैप-फिट हॉल करंट सेंसर को स्थापना के दौरान बिजली बंद करने की आवश्यकता होती है?
उत्तर: नहीं।एचकेसी-एफके श्रृंखलाएक स्नैप-फिट स्प्लिट-कोर संरचना का उपयोग करता है जिसे परीक्षण केबल को डिस्कनेक्ट या निकाले बिना स्थापित किया जा सकता है।यह विशेष रूप से retrofit परियोजनाओं और अनुप्रयोगों जहां बिजली बंद नहीं किया जा सकता है के लिए उपयुक्त है, सुविधाजनक स्थापना प्रदान करता है।
प्रश्न: ओपन लूप हॉल इफेक्ट सेंसर का कार्य सिद्धांत क्या है?
उत्तर: ओपन-लूप हॉल इफेक्ट करंट सेंसर हॉल इफेक्ट सिद्धांत के आधार पर काम करता है। मापा हुआ करंट से उत्पन्न चुंबकीय क्षेत्र हॉल तत्व द्वारा पता लगाया जाता है,जो चुंबकीय क्षेत्र की ताकत के आनुपातिक एक वोल्टेज संकेत आउटपुट करता हैप्राथमिक और द्वितीयक के बीच विद्युत अलगाव चुंबकीय सर्किट युग्मन के माध्यम से प्राप्त किया जाता है, जिसमें प्रत्यक्ष विद्युत कनेक्शन की आवश्यकता नहीं होती है, जिससे सुरक्षा और विश्वसनीयता सुनिश्चित होती है।
प्रश्न: क्या यह उत्पाद अनुकूलन का समर्थन करता है?
एकः हाँ. विभिन्न रेटेड इनपुट करंट और आउटपुट वोल्टेज विनिर्देशों का अनुकूलन विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए समर्थित है। विवरण के लिए कृपया हमारी बिक्री टीम से संपर्क करें।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
एकः आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने निः शुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे।बड़े पैमाने पर आदेश के लिए नेतृत्व समय आम तौर पर 2-8 सप्ताह है.
