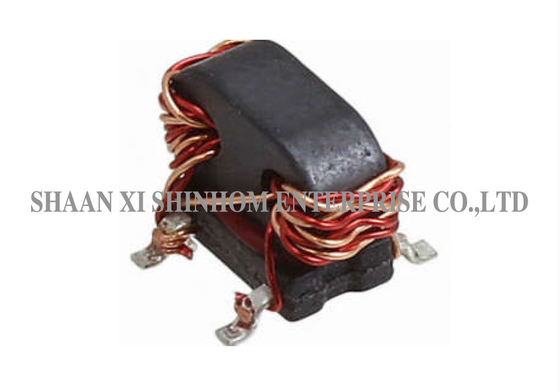

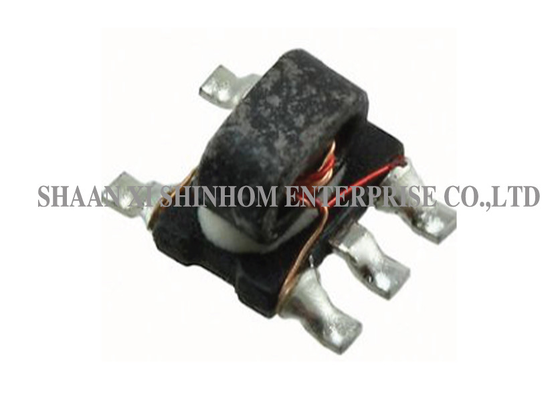

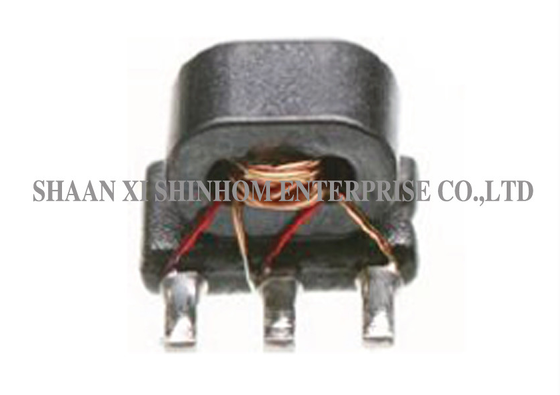

यह11 ट्रांसमिशन लाइन बालन आरएफ ट्रांसफार्मरयह ब्रॉडबैंड वायरलेस संचार और आरएफ सिग्नल रूपांतरण अनुप्रयोगों के लिए डिज़ाइन किया गया है।ट्रांसमिशन लाइन संरचनासंतुलित/असंतुलित संकेत रूपांतरण प्राप्त करने के लिए,व्यापक आवृत्ति कवरेजऔरउत्कृष्ट आयाम/चरण संतुलनविशेषताएं।उत्पाद में एकएसएमडी पैकेजके साथमुख्य-लाइन हानि कमऔरउत्कृष्ट इनपुट रिटर्न हानिप्रदर्शन, उच्च संकेत संचरण दक्षता और कम परावर्तन सुनिश्चित करता है।इसका व्यापक रूप से उपयोगपुश-पुल एम्पलीफायर,एंटीना प्रणाली, औरब्रॉडबैंड मिलान नेटवर्कयह ब्रॉडबैंड वायरलेस संचार और आरएफ फ्रंट-एंड सिग्नल रूपांतरण के लिए एक आदर्श विकल्प है।
ब्रॉडबैंड वायरलेस संचार
वीएचएफ/यूएचएफ रिसीवर
वीएचएफ/यूएचएफ ट्रांसमीटर
पुश-पुल एम्पलीफायर
एंटीना प्रणाली
आरएफ फ्रंट-एंड मॉड्यूल
ब्रॉडबैंड प्रतिबाधा मिलान
परीक्षण और माप उपकरण
| पैरामीटर | परीक्षण की शर्तें | इकाइयां | मिन | प्रकार | अधिकतम |
| मुख्य पंक्ति हानि (आउट) | 50-1250MHz | डीबी | - क्या? | 0.4 | 1.0 |
| मुख्य पंक्ति हानि (आउट) | 50-1250MHz | डीबी | - क्या? | 0.7 | 1.5 |
| आयाम संतुलन | 50-1250MHz | डीबी | - क्या? | ±0.5 | ±0.5 |
| चरण संतुलन | 50-1250MHz | डिग्री | - क्या? | ±25 | ±60 |
| इनपुट रिटर्न हानि | 50-1250MHz | डीबी | 16.0 | 25.0 | - क्या? |
प्रश्न: ट्रांसमिशन लाइन बैलून और पारंपरिक तार-लूप बैलून में क्या अंतर है?
A:एट्रांसमिशन लाइन बालनब्रॉडबैंड मिलान और संतुलित/असंतुलित रूपांतरण प्राप्त करने के लिए ट्रांसमिशन लाइन सिद्धांत का उपयोग करता है, जो व्यापक आवृत्ति कवरेज (50-1250MHz) और बेहतर उच्च आवृत्ति प्रदर्शन प्रदान करता है।एक पारंपरिक तार-लूप बैलून चुंबकीय कोर युग्मन पर निर्भर करता है, कम आवृत्ति में अच्छा प्रदर्शन प्रदान करता है लेकिन उच्च आवृत्ति प्रतिक्रिया सीमित है। ट्रांसमिशन लाइन संरचना ब्रॉडबैंड और उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त है।
प्रश्न: सिस्टम के प्रदर्शन पर सम्मिलन हानि ≤1.3dB और इनपुट वापसी हानि ≥11dB का क्या प्रभाव है?
A:सम्मिलन हानि ≤1.3dB कम ऊर्जा हानि के साथ उच्च संकेत संचरण दक्षता सुनिश्चित करता है। इनपुट वापसी हानि ≥11dB (सामान्य 25dB) अच्छी प्रतिबाधा मिलान सुनिश्चित करता है,सिग्नल प्रतिबिंब और खड़े तरंगों को कम करनायह विशेष रूप से कड़ी लिंक बजट आवश्यकताओं वाले वायरलेस संचार प्रणालियों के लिए उपयुक्त है।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताहकस्टम उत्पादों के लिए एमओक्यू और लीड टाइम की पुष्टि अलग से की जाएगी।
