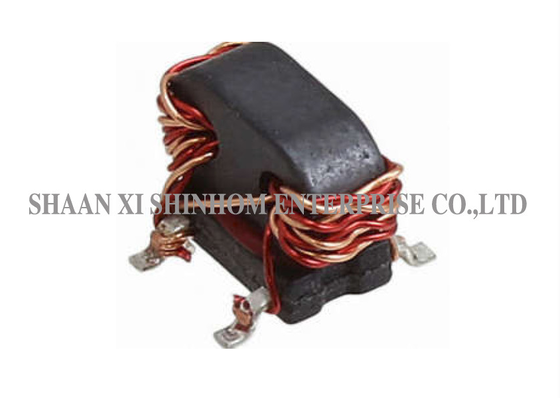

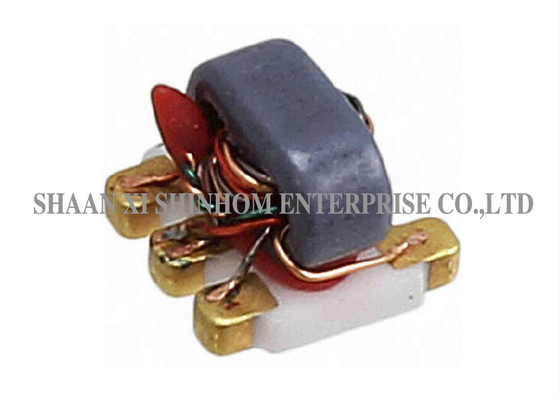

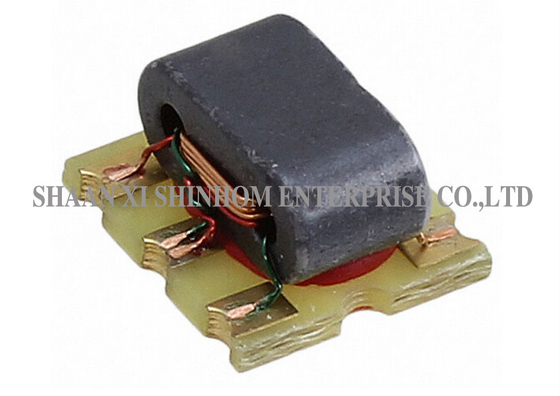

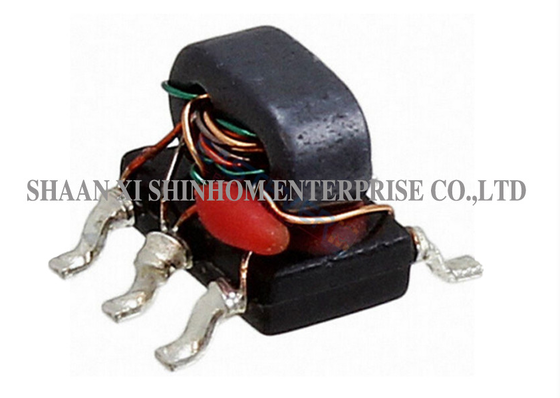

1:4CT SMD बालून आरएफ ट्रांसफार्मर ब्रॉडबैंड वायरलेस संचार और आरएफ सिग्नल रूपांतरण अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह इम्पीडेंस ट्रांसफॉर्मेशन और बैलेंस्ड/अनबैलेंस्ड सिग्नल रूपांतरण प्राप्त करने के लिए एक फ्लक्स-कपल्ड स्ट्रक्चर का उपयोग करता है, जो वाइड फ्रीक्वेंसी कवरेज और उत्कृष्ट एम्प्लीट्यूड/फेज बैलेंस विशेषताएँ प्रदान करता है।उत्पाद एसएमडी पैकेज का उपयोग करता है जिसमें लो मेन-लाइन लॉस और गुड इनपुट रिटर्न लॉस परफॉरमेंस होती है, जो उच्च सिग्नल ट्रांसमिशन दक्षता और कम रिफ्लेक्शन सुनिश्चित करता है।इसका व्यापक रूप से वीएचएफ/यूएचएफ रिसीवर/ट्रांसमीटर, पुश-पुल एम्पलीफायर, एंटीना सिस्टम, और आरएफ अनुप्रयोगों में ब्रॉडबैंड मैचिंग नेटवर्क में उपयोग किया जाता है। यह 75Ω सिस्टम में इम्पीडेंस ट्रांसफॉर्मेशन और सिग्नल रूपांतरण के लिए एक आदर्श विकल्प है।
ब्रॉडबैंड वायरलेस संचार
वीएचएफ/यूएचएफ रिसीवर
वीएचएफ/यूएचएफ ट्रांसमीटर
पुश-पुल एम्पलीफायर
एंटीना सिस्टम
आरएफ फ्रंट-एंड मॉड्यूल
ब्रॉडबैंड इम्पीडेंस मैचिंग
टेस्ट और मापन उपकरण
| पैरामीटर | टेस्ट की शर्तें | यूनिट्स | मिन | टिप | मैक्स |
| मेन लाइन लॉस (आउट1) | 1-350MHz | डीबी | － | 0.8 | 1.5 |
| मेन लाइन लॉस (आउट2) | 1-350MHz | डीबी | － | 0.7 | 1.5 |
| एम्प्लीट्यूड बैलेंस | 1-350MHz | डीबी | － | 0.3 | ±0.5 |
| फेज बैलेंस | 1-350MHz | डिग्री | － | ±1.0 | ±5.0 |
| इनपुट रिटर्न लॉस | 1-350MHz | डीबी | 10.0 | 16.0 | － |
प्रश्न: नमूने के लिए आवेदन कैसे करें? लीड टाइम क्या है?
ए: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल प्रदान करें। नमूने निःशुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है। कस्टम उत्पादों के लिए एमओक्यू और लीड टाइम अलग से पुष्टि की जाएगी।
प्रश्न: क्या आप छोटे परीक्षण ऑर्डर का समर्थन करते हैं?
ए: हाँ। हम नए उत्पाद विकास के शुरुआती चरणों में ग्राहकों की सत्यापन आवश्यकताओं को समझते हैं। छोटे परीक्षण ऑर्डर (मानक एमओक्यू से नीचे) पर बातचीत की जा सकती है। परीक्षण ऑर्डर को बड़े ऑर्डर के समान गुणवत्ता मानक और डिलीवरी प्रतिबद्धताएं प्राप्त होती हैं। विवरण के लिए कृपया हमारी बिक्री टीम से संपर्क करें।
प्रश्न: 1:4CT बालून ट्रांसफार्मर 75Ω से 300Ω तक इम्पीडेंस ट्रांसफॉर्मेशन कैसे प्राप्त करता है?
ए: यह 75Ω सिंगल-एंडेड सिग्नल को 300Ω डिफरेंशियल सिग्नल (या इसके विपरीत) में बदलने के लिए एक फ्लक्स-कपल्ड स्ट्रक्चर का उपयोग करता है, जो 75Ω सिस्टम को 300Ω डिफरेंशियल लोड से मैच करने के लिए उपयुक्त है।
प्रश्न: पुश-पुल एम्पलीफायरों पर एम्प्लीट्यूड बैलेंस ±0.5dB और फेज बैलेंस ±5° का क्या प्रभाव पड़ता है?
ए: ये स्पेसिफिकेशन्स सुनिश्चित करते हैं कि डिफरेंशियल सिग्नलों में लगातार एम्प्लीट्यूड और सटीक फेज इनवर्जन हो। यह प्रभावी रूप से सम-ऑर्डर हार्मोनिक्स को दबाता है, कॉमन-मोड रिजेक्शन रेशियो में सुधार करता है, सिग्नल डिस्टॉर्शन को कम करता है, और एम्पलीफायर लीनियरीटी को बढ़ाता है।
