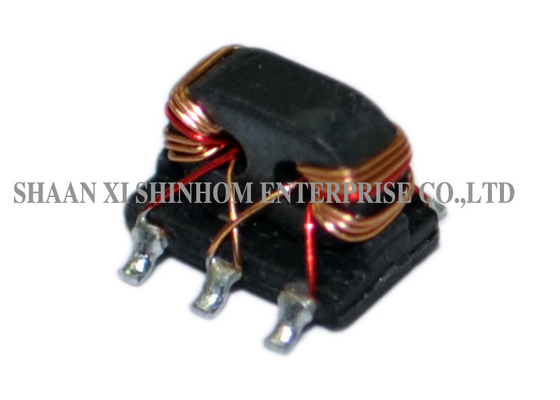

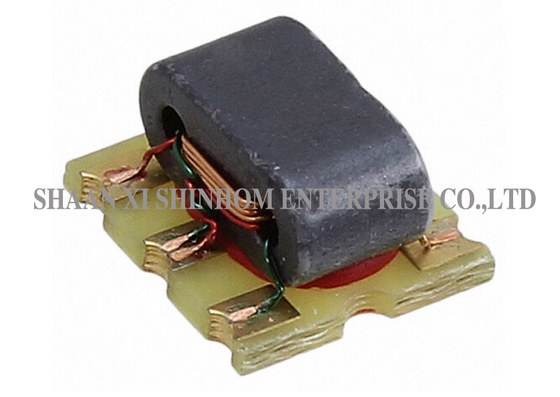

यह11 सीटी एसएमडी बालन आरएफ ट्रांसफार्मरब्रॉडबैंड वायरलेस संचार और आरएफ सिग्नल रूपांतरण अनुप्रयोगों के लिए डिज़ाइन किया गया है, संतुलित/असंतुलित सिग्नल रूपांतरण और प्रतिबाधा मिलान प्राप्त करता है। उत्पाद एक एसएमडी पैकेज का उपयोग करता है,एक व्यापक आवृत्ति रेंज प्रदान करता है, कम मुख्य-लाइन हानि, और उत्कृष्ट आयाम/चरण संतुलन विशेषताएं, अंतर संकेत संचरण गुणवत्ता सुनिश्चित करती हैं।केंद्र-टैप डिजाइन सर्किट टोपोलॉजी जैसे पुश-पुल एम्पलीफायर और मिक्सर के लिए उपयुक्त हैयह व्यापक रूप से आरएफ अनुप्रयोगों में वीएचएफ / यूएचएफ रिसीवर / ट्रांसमीटर, एंटीना सिस्टम और ब्रॉडबैंड मिलान नेटवर्क में उपयोग किया जाता है। यह आरएफ फ्रंट-एंड सिग्नल रूपांतरण और मिलान के लिए एक आदर्श विकल्प है।
विशेषताएं:
आवेदन
इलेक्ट्रॉनिक विनिर्देशों ((25°C,Z=75Ω)
| पैरामीटर | परीक्षण की शर्तें | इकाइयां | मिन | प्रकार | अधिकतम |
| मुख्य पंक्ति हानि (आउट) | 1-350MHz | डीबी | - क्या? | 0.5 | 1.5 |
| मुख्य पंक्ति हानि (आउट) | 1-350MHz | डीबी | - क्या? | 0.4 | 1.5 |
| आयाम संतुलन | 1-350MHz | डीबी | - क्या? | 0.3 | ±0.5 |
| चरण संतुलन | 1-350MHz | डिग्री | - क्या? | ± 10 | ±5.0 |
| इनपुट रिटर्न हानि | 1-350MHz | डीबी | 15.0 | 25.0 | - क्या? |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एक 1:1 सीटी बालन ट्रांसफार्मर और एक मानक 1:1 बालन ट्रांसफार्मर में क्या अंतर है?
A:ए1१ टी.टी. बालनमाध्यमिक घुमाव पर एक केंद्र टैप (CT) है, जो इसे सर्किट टोपोलॉजी के लिए उपयुक्त बनाता है जैसे कि पुश-पुल एम्पलीफायर और मिक्सर जिन्हें केंद्र टैप की आवश्यकता होती है,अंतर आउटपुट या असंतुलित से संतुलित रूपांतरण प्रदान करनाएक मानक 1:1 बालन में केंद्र नल नहीं होता है और इसका कार्य अपेक्षाकृत सरल होता है।
प्रश्न: 0.4-0.5dB का सामान्य मुख्य लाइन हानि का क्या अर्थ है?
A:0.4-0.5dB के मुख्य-लाइन हानि का अर्थ है कि ट्रांसफार्मर के माध्यम से सिग्नल शक्ति हानि लगभग 9-11%, उच्च ऊर्जा संचरण दक्षता का संकेत है।दो आउटपुटों के बीच हानि में छोटा अंतर (0.4dB बनाम 0.5dB) संतुलित अंतर आउटपुट आयाम सुनिश्चित करता है, जो सख्त संकेत गुणवत्ता आवश्यकताओं के साथ आरएफ फ्रंट-एंड के लिए उपयुक्त है।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताहकस्टम उत्पादों के लिए एमओक्यू और लीड टाइम की पुष्टि अलग से की जाएगी।
