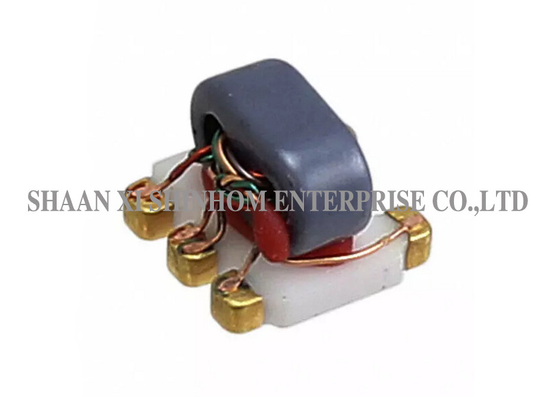

यह 3:1 एसएमडी बैलन आरएफ ट्रांसफार्मर ब्रॉडबैंड वायरलेस संचार और आरएफ सिग्नल रूपांतरण अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो 75Ω और 25Ω के बीच प्रतिबाधा परिवर्तन और संतुलित/असंतुलित सिग्नल रूपांतरण प्राप्त करता है। उत्पाद एसएमडी पैकेज का उपयोग करता है और 260°C रिफ्लो सोल्डरिंग प्रक्रियाओं के साथ संगत है। यह एक विस्तृत आवृत्ति रेंज, कम मुख्य-लाइन हानि और उच्च रिटर्न हानि प्रदान करता है, जो सिग्नल ट्रांसमिशन दक्षता और प्रतिबाधा मिलान प्रदर्शन सुनिश्चित करता है। इसका व्यापक रूप से आरएफ अनुप्रयोगों में वीएचएफ/यूएचएफ रिसीवर/ट्रांसमीटर, पुश-पुल एम्पलीफायर, एंटीना सिस्टम और ब्रॉडबैंड मिलान नेटवर्क में उपयोग किया जाता है। यह ब्रॉडबैंड वायरलेस संचार और आरएफ फ्रंट-एंड डिज़ाइन के लिए एक आदर्श विकल्प है।
विशेषताएं:
अनुप्रयोग
इलेक्ट्रिकल स्पेसिफिकेशन्स (25°C, Z=75Ω)
| पैरामीटर | परीक्षण की शर्तें | इकाइयाँ | न्यूनतम | विशिष्ट | अधिकतम |
| मुख्य लाइन हानि | 5-1250 मेगाहर्ट्ज | डीबी | - | 0.5 | 1.0 |
| इनपुट रिटर्न हानि | 5-1250 मेगाहर्ट्ज | डीबी | 16.0 | 25.0 | - |
पिन कॉन्फ़िगरेशन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आप हमारे साथ दीर्घकालिक अच्छे व्यावसायिक संबंध कैसे स्थापित करते हैं?
उत्तर:हम अपने ग्राहकों को अधिक प्रोजेक्ट जीतने के लिए उच्च-गुणवत्ता वाले उत्पादों और तेज डिलीवरी पर जोर देते हैं। साथ ही, हम हर ग्राहक को एक दोस्त मानते हैं और दीर्घकालिक दोस्ती बनाने के लिए उनके साथ ईमानदारी से व्यापार करते हैं।
प्रश्न: आप गुणवत्ता को कैसे नियंत्रित करते हैं?
उत्तर:हम आने वाली गुणवत्ता निरीक्षण (आईक्यूसी) और पैकेजिंग और शिपमेंट से पहले 100% गुणवत्ता परीक्षण के माध्यम से उत्पाद की गुणवत्ता को नियंत्रित करते हैं, यह सुनिश्चित करते हुए कि प्रत्येक उत्पाद विनिर्देशों को पूरा करता है।
प्रश्न: 3:1 बैलन ट्रांसफार्मर और 1:1 बैलन ट्रांसफार्मर के बीच क्या अंतर है?
उत्तर:एक 3:1 बैलन ट्रांसफार्मर एक साथ 75Ω और 25Ω के बीच प्रतिबाधा परिवर्तन और संतुलित/असंतुलित सिग्नल रूपांतरण करता है, जो प्रतिबाधा परिवर्तन की आवश्यकता वाले ब्रॉडबैंड मिलान नेटवर्क के लिए उपयुक्त है। एक 1:1 बैलन प्रतिबाधा को बदले बिना केवल संतुलित/असंतुलित रूपांतरण करता है। कृपया अपनी सिस्टम प्रतिबाधा मिलान आवश्यकताओं के आधार पर चुनें।
