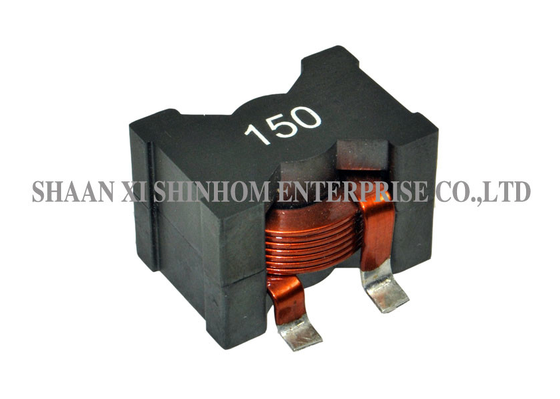

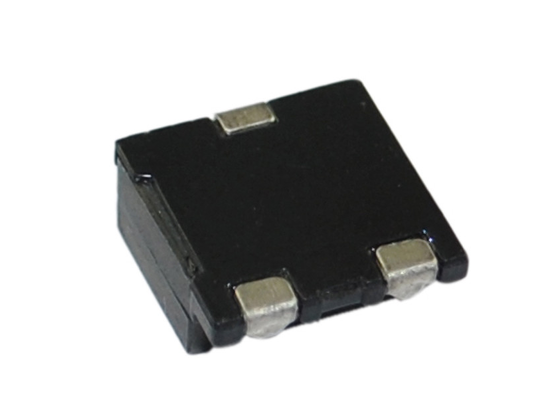

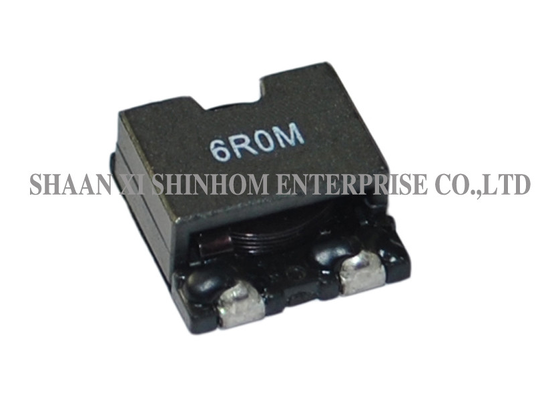

संचार प्रणालियों और ऑटोमोटिव पावर सप्लाई के लिए हाई करंट CEP104-125HT सीरीज फ्लैट वायर

CEP104/105/124/125HT सीरीज़ के उच्च विद्युत शक्ति प्रेरक

दCEP104/105/124/125HT सीरीज का स्कैल्ड SMD पावर इंडक्टरविशेषताएंउच्च आवृत्ति डिजाइनऔरफ्लैट वायर वाइंडिंग प्रक्रिया, एकढाला हुआ,कम प्रोफ़ाइल वाला पैकेज, औरकम डीसीआर, के साथ अल्ट्रा-उच्च वर्तमान क्षमता तक28A.दफ्लैट वायर प्रक्रियाअधिक विद्युत क्षमता और कम शक्ति हानि प्रदान करता है।उत्कृष्ट थर्मल स्थिरताविभिन्न कार्य स्थितियों में दीर्घकालिक विश्वसनीय संचालन सुनिश्चित करता है।इसका व्यापक रूप से उपयोगलैपटॉप डीसी-डीसी कन्वर्टर्स,संचार प्रणालियाँ,ऑटोमोबाइल पावर सिस्टम,एलसीडी/पीडीपी टीवी,नेटवर्क प्रणाली,कंप्यूटर परिधीय उपकरण, औरसीपीयू पावर सप्लाईयह उच्च धारा उच्च घनत्व बिजली आपूर्ति डिजाइन के लिए एक आदर्श विकल्प है।

विशेषताएं:

• उच्च आवृत्ति डिजाइन
• संरक्षित निर्माण
• इस्तेमाल किया हुआ सपाट तार
• उत्कृष्ट थर्मल स्थिरता
• कम प्रोफ़ाइल, कम डीसीआर.
• सुपर लार्ज करंट 28A तक
• कस्टम प्रेरक उपलब्ध हैं

अनुप्रयोग:

• नोटबुक, डीसी/डीसी कन्वर्टर्स
• संचार प्रणाली
• ऑटोमोटिव सिस्टम बिजली आपूर्तिकर्ता
• एलसीडी पीडीपी टेलीविजन
• नेटवर्क प्रणाली
• कंप्यूटर परिधीय उपकरण
• सीपीयू पावर सप्लाई

नोट्सः

• प्रेरण परीक्षणः HP4284A, 100kHz/1V या समकक्ष
• आरडीसी: क्वाडटेक 1880 मिलियॉममीटर
• आईएसएटी वर्तमान एल मूल्य अपने प्रारंभिक मूल्य के मुकाबले आईडीसी पर 65% की गिरावट
• IRMS तापमान वृद्धि 40°C अधिकतम संदर्भ परिवेश का तापमान
• वेल्डेबिलिटीः 75% सीसा तार को कवर किया जाना चाहिए
• सोल्डरिंग विधियाँः वेव, रिफ्लो
• ऑपरेटिंग तापमानः-40°C से +105°C
• भंडारण तापमानः -55°C से +125°C
• टर्मिनल झुकने की ताकत:24.5N मिनट
• नमी प्रतिरोध: △L/L≤±10% △Q/Q≤±25%

नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: पारंपरिक गोल तार की तुलना में फ्लैट वायर वाइंडिंग के क्या फायदे हैं?

एः फ्लैट तार का एक बड़ा सतह क्षेत्र है, जो प्रदान करता हैउच्च वर्तमान क्षमता,निचला डीसीआर, औरबेहतर ताप अपव्ययउच्च धारा अनुप्रयोगों में, फ्लैट वायर इंडक्टर्स प्रभावी रूप से शक्ति हानि और त्वचा प्रभाव हानि को कम करते हैं, समग्र दक्षता में सुधार करते हैं,विशेष रूप से 28A स्तर तक उच्च धारा अनुप्रयोगों के लिए उपयुक्त.

प्रश्न: आश्रित संरचना के क्या फायदे हैं?

उत्तरः आवरणयुक्त संरचना में एक बंद चुंबकीय सर्किट का प्रयोग किया जाता है ताकि चुंबकीय प्रवाह को कोर के अंदर ही सीमित किया जा सके।यह प्रभावी रूप से रिसाव प्रवाह और आसपास के संवेदनशील सर्किट के लिए विद्युत चुम्बकीय हस्तक्षेप को कम करता है, प्रणाली के ईएमसी प्रदर्शन में सुधार।

प्रश्न: उत्कृष्ट थर्मल स्थिरता का क्या महत्व है?

एकः उत्कृष्ट थर्मल स्थिरता यह सुनिश्चित करती है कि प्रेरक एक व्यापक तापमान सीमा में स्थिर विद्युत प्रदर्शन बनाए रखता है,इसे ऑटोमोटिव इलेक्ट्रॉनिक्स और संचार उपकरण जैसे बड़े तापमान भिन्नता वाले अनुप्रयोगों के लिए उपयुक्त बनाना, सिस्टम की विश्वसनीयता में सुधार।

प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?

A: आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह.
