LPM1040/1045 सीरीज शील्डेड एसएमडी पावर इंडक्टर हाई करंट POL कन्वर्टर्स और FPGA पावर सप्लाई के लिए

LPM1040/1045 सीरीज़ के उच्च शक्ति वाले विद्युत प्रेरक

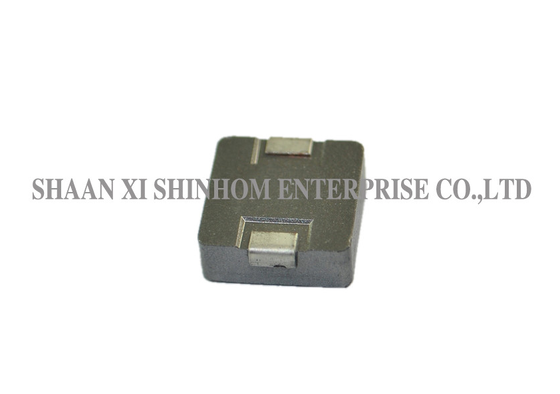

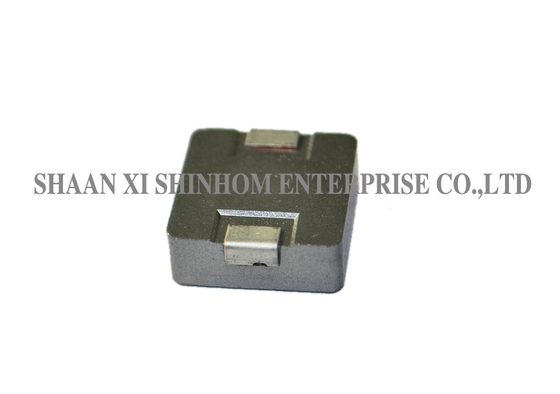

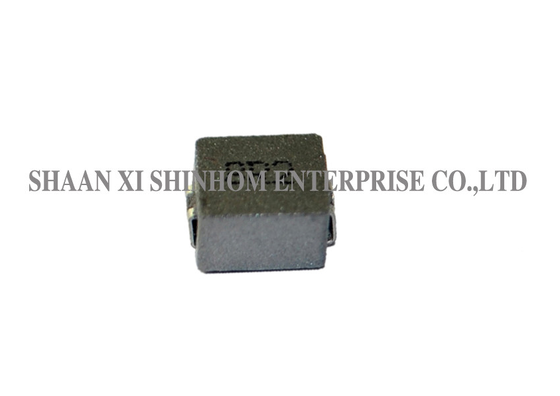

दLPM1040/1045 सीरीज का स्कैल्डेड SMD पावर इंडक्टरइसमें एक कम्पोजिट संरचना और परिरक्षित डिजाइन है, जो अपने पैकेज आकार में सबसे कम ऊंचाई, अपने पैकेज आकार में सबसे कम DCR/μH और उच्च आवृत्ति प्रतिक्रिया प्रदान करता है,संतृप्ति के बिना प्रभावी रूप से उच्च क्षणिक धारा के स्पाइक्स को संभालनाकम्पोजिट संरचना ध्वनि शोर को काफी कम करती है, जिससे यह शोर-संवेदनशील अनुप्रयोगों के लिए उपयुक्त है। इसका व्यापक रूप से पीडीए/लैपटॉप/डेस्कटॉप/सर्वर, उच्च धारा पीओएल कन्वर्टर्स में उपयोग किया जाता है,कम प्रोफ़ाइल वाले उच्च धारा के बिजली आपूर्ति, बैटरी संचालित उपकरणों, वितरित बिजली प्रणालियों, और एफपीजीए बिजली आपूर्ति के लिए डीसी-डीसी कन्वर्टर्स। यह कॉम्पैक्ट उच्च घनत्व बिजली आपूर्ति डिजाइन के लिए एक आदर्श विकल्प है।

विशेषताएं:

• ढाला हुआ निर्माण
• इस पैकेज के पदचिह्न में सबसे कम ऊंचाई।
• ढाला हुआ निर्माण।
• इस पैकेज के आकार में सबसे कम डीसीआर/एच।
• संतृप्ति के बिना उच्च क्षणिक धारा के स्पाइक्स को संभालता है।
• कम्पोजिट निर्माण के कारण अल्ट्रा कम बज शोर।
• 5MHz तक की आवृत्ति।

अनुप्रयोग:

• पीडीए/नोटबुक/डेस्कटॉप/सर्वर अनुप्रयोग
• उच्च धारा पोल कनवर्टर
• कम प्रोफ़ाइल, उच्च वर्तमान बिजली आपूर्ति
• बैटरी संचालित उपकरण
• वितरित विद्युत प्रणालियों में डीसी/डीसी कन्वर्टर्स
• फील्ड प्रोग्राम करने योग्य गेट एरे (FPGA) के लिए DC/DC कनवर्टर
• बिजली स्विचिंग में प्रयुक्त अनुप्रयोग
• पर्सनल कंप्यूटर और अन्य हैंडहेल्ड इलेक्ट्रॉनिक उपकरण।

नोट्स:

• परीक्षण आवृत्तिः 100KHz / 0.25Vdc
• परीक्षण यंत्र : L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER।
• गर्मी रेटेड करंट (Irms) कोर हानि के बिना लगभग,△T = 40 °C के लिए कुंडल तापमान वृद्धि का कारण होगा।
• संतृप्ति वर्तमान (Isat) एल0 लगभग 20% के लिए गिर करने के लिए कारण होगा
• सबसे खराब परिचालन परिस्थितियों में भाग का तापमान (पर्यावरण + तापमान वृद्धि) 125°C से अधिक नहीं होना चाहिए। सर्किट डिजाइन, घटक, पीसीबी के निशान का आकार और मोटाई,हवा के प्रवाह और अन्य शीतलन प्रावधानों सभी भाग तापमान को प्रभावितभाग का तापमान अंतिम अनुप्रयोग में सत्यापित किया जाना चाहिए।
• ऑपरेटिंग तापमान और भंडारण तापमानः -40°C - +105°C.

नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: समग्र संरचना श्रव्य शोर को कैसे कम करती है?

A:कम्पोजिट संरचना में चुंबकीय संकुचन प्रभाव के कारण होने वाली कंपन को प्रभावी ढंग से कम करने के लिए विशेष कोर सामग्री और भरने की प्रक्रियाओं का उपयोग किया जाता है।यह श्रव्य आवृत्ति सीमा में श्रव्य शोर को काफी कम करता हैयह विशेष रूप से शोर-संवेदनशील पोर्टेबल उपकरणों और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए उपयुक्त है।

प्रश्न: पैकेज के आकार में सबसे कम ऊंचाई डिजाइन के क्या फायदे हैं?

A:इसकी पैकेज आकार में सबसे कम ऊंचाई डिजाइन पीसीबी ऊर्ध्वाधर स्थान बचाता है, जिससे यह विशेष रूप से ऊंचाई-प्रतिबंधित कॉम्पैक्ट डिवाइस डिजाइन के लिए उपयुक्त है,शक्ति प्रबंधन क्षमता को खतरे में डाले बिना लघुकरण और पतले रूप कारकों के रुझानों को पूरा करना.

प्रश्न: पैकेज के आकार में सबसे कम डीसीआर/एमएच का क्या अर्थ है?

A:अपने पैकेज के आकार में सबसे कम डीसीआर/μएच का मतलब है कि यह इंडक्टर एक ही पैकेज के आकार में माइक्रोइंजीनरी प्रति सबसे कम डीसी प्रतिरोध और शक्ति हानि प्रदान करता है,उच्च रूपांतरण दक्षता और कम गर्मी उत्पादन सुनिश्चित करनायह सख्त दक्षता और थर्मल प्रबंधन आवश्यकताओं के साथ उच्च घनत्व बिजली आपूर्ति डिजाइन के लिए उपयुक्त है।

प्रश्न: आश्रित संरचना के क्या फायदे हैं?

A:आश्रित संरचना एक बंद चुंबकीय सर्किट डिजाइन का उपयोग करता है ताकि चुंबकीय प्रवाह को कोर के अंदर सीमित किया जा सके।यह प्रभावी रूप से रिसाव प्रवाह और आसपास के संवेदनशील सर्किट के लिए विद्युत चुम्बकीय हस्तक्षेप को कम करता है, प्रणाली के ईएमसी प्रदर्शन में सुधार।
