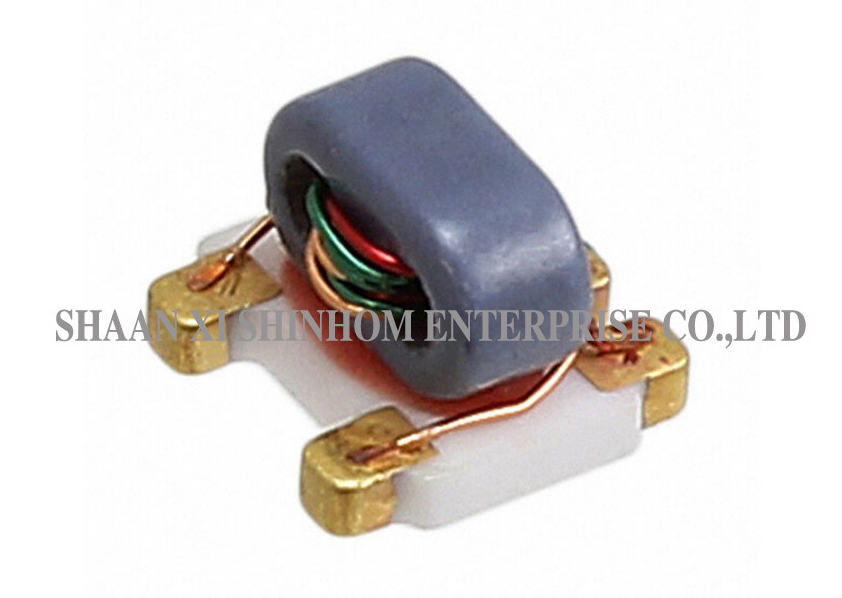

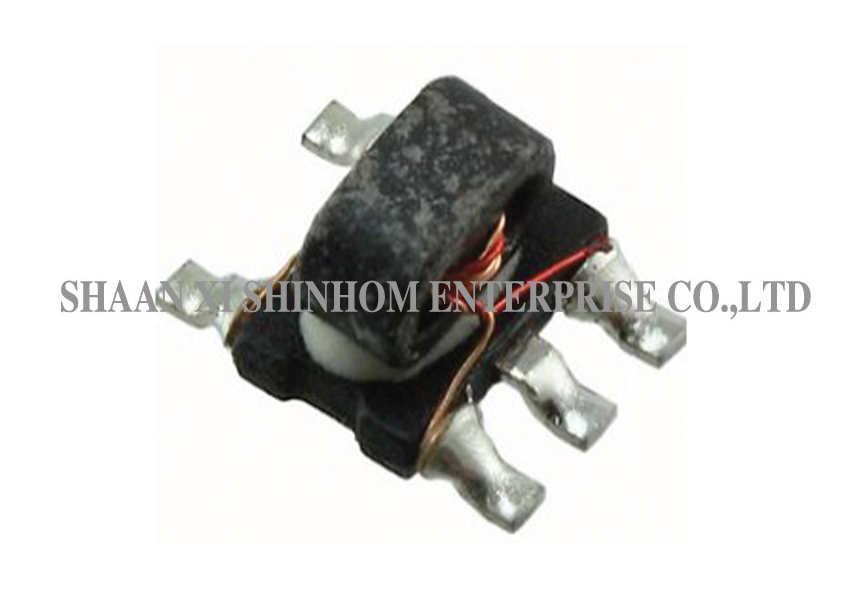

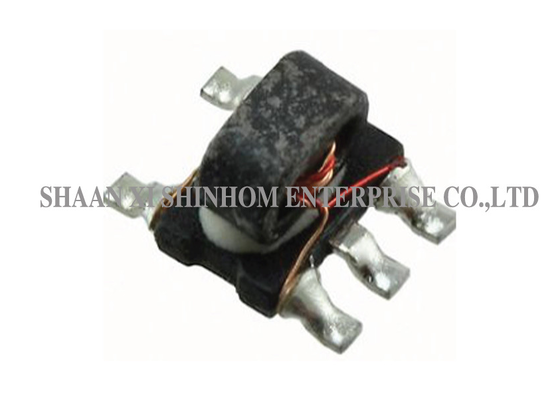

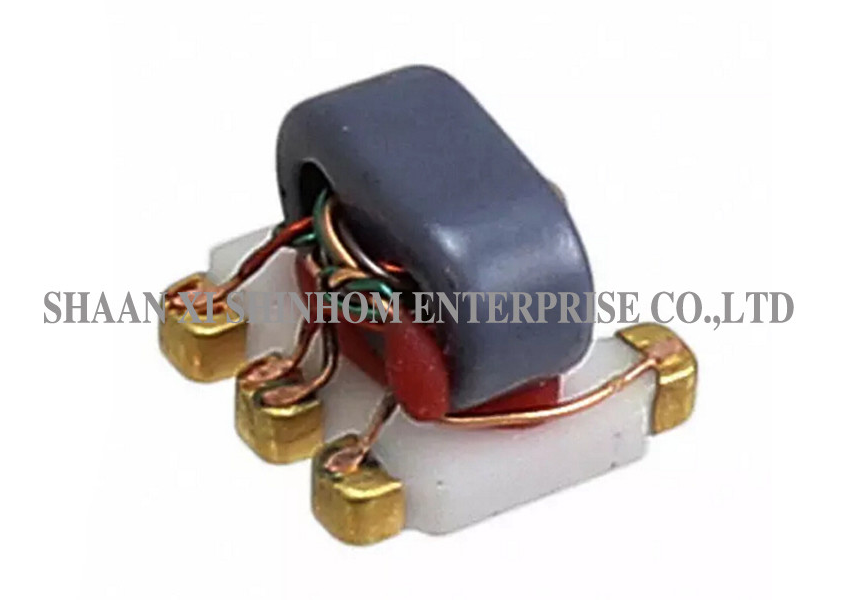

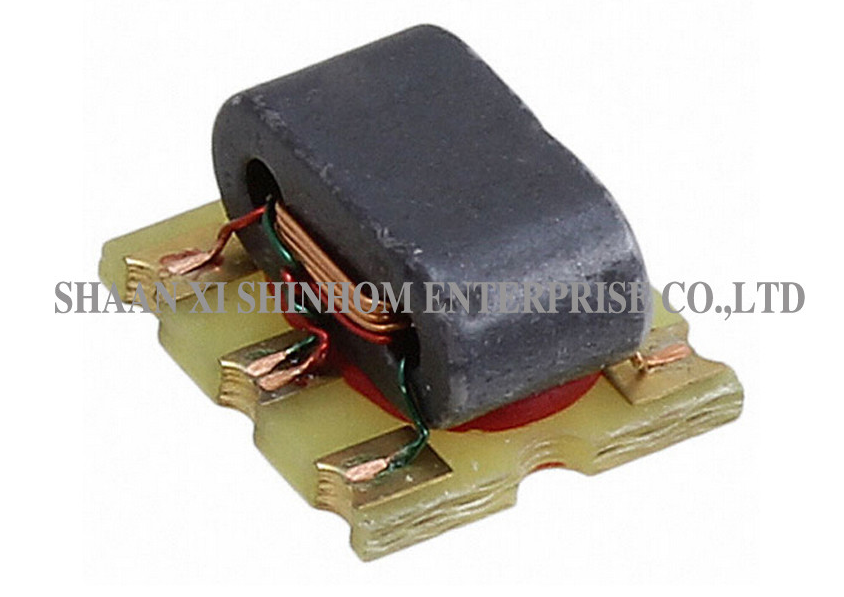

यहएसएमडी बालन आरएफ ट्रांसफार्मरइमेलेड तांबे के तार घुमाव और एक सतह-माउंट पैकेज का उपयोग करता है। प्रतिबाधा अनुपात है1:1, विशेषता प्रतिबाधा है75Ω, और आवृत्ति सीमा है5-3000MHzआरएफ शक्तिः0.25Wडीसी करंट:30mAबालन ट्रांसफार्मर का प्रयोग संतुलित से असंतुलित सिग्नल रूपांतरण के लिए किया जाता है, संतुलित सिग्नल (अंतर सिग्नल) को असंतुलित सिग्नल (एकल-समाप्त सिग्नल) में परिवर्तित करता है, या इसके विपरीत।इसका व्यापक रूप से उपयोगब्रॉडबैंड वायरलेस संचार,वीएचएफ/यूएचएफ रिसीवर/ट्रांसमीटर, औरपुश-पुल एम्पलीफायरआरएफ सर्किट में।
प्रतिबाधा अनुपात ¥ 1:1
विशेषण प्रतिबाधा ₹ 75Ω
आवृत्ति रेंज 5-3000MHz
आरएफ शक्ति ¥ 0.25W
डीसी करंट 30 एमए
घुमावदार सामग्री ¥ इमाइल तांबे के तार
पैकेज का प्रकार SMD सतह माउंट
ऑपरेटिंग तापमान -40°C से 85°C
ब्रॉडबैंड वायरलेस संचार
वीएचएफ/यूएचएफ रिसीवर
वीएचएफ/यूएचएफ ट्रांसमीटर
पुश-पुल एम्पलीफायर
आरएफ फ्रंट-एंड मॉड्यूल
एंटीना फ़ीडिंग नेटवर्क
मिक्सर
ब्रॉडबैंड मिलान नेटवर्क
| पैरामीटर | परीक्षण की शर्तें | इकाइयां | मिन | प्रकार | अधिकतम |
| मुख्य पंक्ति हानि (आउट) | 5-3000MHz | डीबी | - क्या? | 1.7 | 3.5 |
| मुख्य पंक्ति हानि (आउट) | 5-3000MHz | डीबी | - क्या? | 1.5 | 3.5 |
| आयाम संतुलन | 5-3000MHz | डीबी | - क्या? | ±0.5 | ± 10 |
| चरण संतुलन | 5-3000MHz | डिग्री | - क्या? | ±20 | ±180 |
| इनपुट रिटर्न हानि | 5-3000MHz | डीबी | 6.0 | 25.0 | - क्या? |
प्रश्न: बालन ट्रांसफार्मर का मुख्य कार्य क्या है?
A:बैलून ट्रांसफार्मर का उपयोग संतुलित से असंतुलित रूपांतरण के लिए किया जाता है, संतुलित संकेतों (अंतर संकेतों) को असंतुलित संकेतों (एकल-समाप्त संकेतों) में परिवर्तित करता है, या इसके विपरीत।यह व्यापक रूप से आरएफ सर्किट में प्रयोग किया जाता है, मिक्सर, एंटीना फीडिंग और ब्रॉडबैंड मिलान नेटवर्क।
प्रश्न: 1: 1 प्रतिबाधा अनुपात का क्या अर्थ है?
A:1: 1 प्रतिबाधा अनुपात का अर्थ है कि प्राथमिक और माध्यमिक प्रतिबाधा समान हैं (दोनों 75Ω) । यह प्रतिबाधा परिवर्तन नहीं करता है, लेकिन केवल संतुलित से असंतुलित संकेत रूपांतरण प्रदान करता है।यह आरएफ सर्किट के लिए उपयुक्त है जिसमें प्रतिबाधा परिवर्तन के बिना बालन रूपांतरण की आवश्यकता होती है.
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल (आवृत्ति और प्रतिबाधा आवश्यकताओं सहित) प्रदान करें।निःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह.
