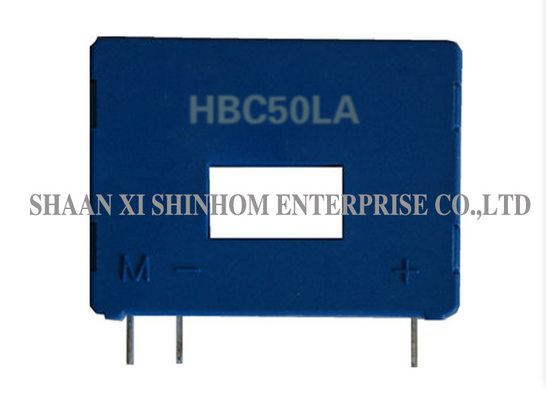

HBC-LA श्रृंखला हॉल इफ़ेक्ट करंट सेंसर हॉल इफ़ेक्ट मापन सिद्धांत पर आधारित है, जो प्राथमिक और द्वितीयक सर्किट के बीच इलेक्ट्रिकल आइसोलेशन प्रदान करता है। यह 0-100A की मापन सीमा के साथ DC, AC, या पल्स करंट को सटीक रूप से मापता है। यह उत्पाद 25mA±0.5% या 50mA±0.5% का रेटेड आउटपुट करंट प्रदान करता है। यह उच्च सटीकता और आसान इंस्टॉलेशन प्रदान करता है। गतिशील प्रदर्शन परीक्षण प्राथमिक छिद्र को पूरी तरह से भरने वाले एक सिंगल बार का उपयोग करता है, जिसमें इष्टतम चुंबकीय युग्मन के लिए प्राथमिक तार को सेंसर के शीर्ष पर लपेटा जाता है। इसका व्यापक रूप से वेल्डिंग पावर सप्लाई, बैटरी चालित अनुप्रयोगों, AC वेरिएबल स्पीड ड्राइव, सर्वो मोटर ड्राइव, स्विचिंग पावर सप्लाई, UPS, और DC मोटर ड्राइव स्टेटिक कन्वर्टर्स में उपयोग किया जाता है।
ध्यान दें:
विशेषताएं:
अनुप्रयोग:
विद्युत डेटा:
| आइटम | HBC25LA | HBC50LA | HBC75LA | HBC100LA | |
| रेटेड इनपुट करंट | 25 | 50 | 75 | 100 | A |
| परीक्षण करंट रेंज | 0～±38 | 0～±75 | 0～±105 | 0～±150 | A |
| टर्न अनुपात | 1:1000 | 1:1000 | 1:1500 | 1:2000 | |
| सेकेंडरी वाइंडिंग प्रतिबाधा | 30 | 30 | 30 | 30 | Ω |
| रेटेड आउटपुट करंट | 25±0.5% | 50±0.5% | mA | ||
| सप्लाई वोल्टेज | ±15 DC ±5% | V | |||
| ऑफसेट करंट | ≤±0.2 | ≤±0.15 | mA | ||
| ऑफसेट करंट ड्रिफ्ट | ±0.1mA टाइप ±0.5mA मैक्स | ±0.1mA टाइप ±0.5mA मैक्स | mA | ||
| लीनियरिटी | ≤±0.2 | %FS | |||
| बैंडविड्थ (-3db) | 0～200 | KHz | |||
| रिस्पॉन्स टाइम (100A/us) | ≤1 | us | |||
| इंसुलेशन वोल्टेज | 3.0/50HZ,1min या 60HZ,1min | KV | |||
| ऑपरेटिंग तापमान | -40～+85 | ℃ | |||
| भंडारण तापमान | -40～+105 | ℃ | |||
नोट: उत्पाद की विशिष्टताओं को कस्टमाइज़ किया जा सकता है
FAQ
प्रश्न: यह सेंसर किस प्रकार के करंट को माप सकता है?
उत्तर: यह सटीक रूप से माप सकता है DC, AC, और पल्स करंट, जो विभिन्न जटिल करंट वेवफॉर्म मापन आवश्यकताओं के लिए उपयुक्त है।
प्रश्न: प्राथमिक तार वाइंडिंग विधि प्रदर्शन को कैसे प्रभावित करती है?
उत्तर: सेंसर के शीर्ष पर प्राथमिक तार को लपेटने से इष्टतम चुंबकीय युग्मन प्राप्त होता है, जिससे मापन सटीकता और गतिशील प्रदर्शन सुनिश्चित होता है। हम इष्टतम प्रदर्शन के लिए उत्पाद डेटाशीट में निर्दिष्ट इंस्टॉलेशन विधि का पालन करने की सलाह देते हैं।
प्रश्न: सैंपल्स के लिए आवेदन कैसे करें? लीड समय क्या है?
उत्तर: आप हमारी वेबसाइट या ईमेल के माध्यम से सैंपल आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल (आउटपुट करंट विनिर्देशों सहित) प्रदान करें। सैंपल्स निःशुल्क हैं और इन्हें 3-5 कार्य दिवसों के भीतर भेजा जाएगा। बल्क ऑर्डर का लीड समय आमतौर पर 2-8 सप्ताह होता है।
