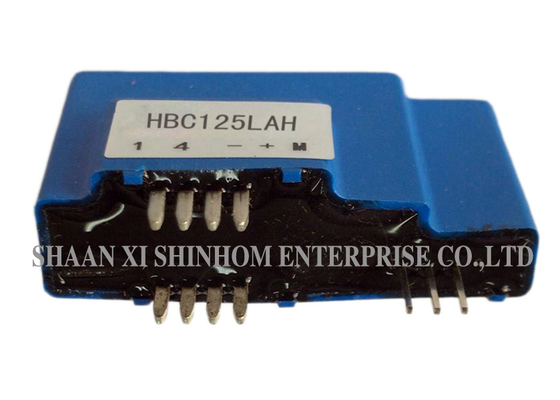

दHBC125LAH श्रृंखलाओपन-लूप हॉल इफेक्ट करंट सेंसर हॉल इफेक्ट माप सिद्धांत पर आधारित है, जो प्राथमिक और माध्यमिक सर्किट के बीच विद्युत अलगाव प्रदान करता है।यह सीसी और एसी धाराओं को सटीक रूप से मापता है, एक नामित धारा के साथ125Aऔर एक नामित आउटपुट वर्तमान के125 एमए ±0.5%. उत्पाद का आपूर्ति वोल्टेज है±12 से ±15V (±5%)यह प्रदान करता हैउच्च सटीकताऔर आसान स्थापना. ऑपरेटिंग तापमानः-25 से +85°C. यह अनुपालन करता हैUL94-V0लौ retardant मानकों औरRoHSपर्यावरण आवश्यकताओं के लिए व्यापक रूप से उपयोग किया जाता हैस्विचिंग पावर सप्लाई (SMPS),निर्बाध बिजली आपूर्ति (UPS),परिवर्तनीय आवृत्ति नियंत्रण उपकरण,इन्वर्टर,बैटरी संचालित अनुप्रयोग,एसी परिवर्तनीय गति ड्राइव,सर्वो मोटर ड्राइव,डीसी मोटर ड्राइव स्टेटिक कन्वर्टर्स, औरवेल्डिंग पावर सप्लाई.
| HBC125LAH | ||
| नामित इनपुट करंट ((IPN) | 125 | ए |
| वर्तमान सीमा ((IP) | 0±200 | ए |
| भार प्रतिबाधा (@IPN) ±12V(@±ADC) | 14 ¢ 48 | ओ |
| ±12V ((@ARMS) | 14 ¢15 | |
| ±15V ((@±ADC) | 29 ¢ 70 | ओ |
| ±15V ((@ARMS) | २९२९ | |
| सेक. रेटेड करंट | 125±0.5% | mA |
| आपूर्ति वोल्टेज ((VC) | ±12±15±5% | वी |
| स्थिर बिजली की खपत वर्तमान ((25°C @±15V) | ≤±20 | mA |
| मोड़ अनुपात | 1:1000 | |
| शून्य वर्तमान असंतुलन | ≤±0.2 | mA |
| विद्युत हानि थर्मोस्टैट बहाव ((-40°C+85°C) | ≤±0.95 | mA |
| प्रतिक्रिया समय | <1.0 | μs |
| रैखिकता | ≤±0.2 | % एफएस |
| इन्सुलेशन वोल्टेज ((50/60HZ,1min) | 2.5 | केवी |
| di/dt ट्रेसिंग सटीक | >50 | A/μs |
| बैंडविड्थ ((-3dB) | डीसी...100 | KHz |
| कॉइल प्रतिरोध @70°C | 35 | ओ |
| ऑपरेटिंग तापमान | -40 ¢+85 | °C |
| भंडारण तापमान | -40+105 | °C |
उत्पाद विनिर्देश अनुकूलित किया जा सकता है
प्रश्न: एक ओपन लूप हॉल इफेक्ट करंट सेंसर का कार्य सिद्धांत क्या है?
उत्तर: ओपन-लूप हॉल इफेक्ट करंट सेंसर हॉल इफेक्ट सिद्धांत के आधार पर काम करता है। मापा हुआ करंट से उत्पन्न चुंबकीय क्षेत्र हॉल तत्व द्वारा पता लगाया जाता है,जो चुंबकीय क्षेत्र की ताकत के आनुपातिक एक वोल्टेज संकेत आउटपुट करता हैप्राथमिक और द्वितीयक के बीच विद्युत अलगाव चुंबकीय सर्किट युग्मन के माध्यम से प्राप्त किया जाता है, जिसमें प्रत्यक्ष विद्युत कनेक्शन की आवश्यकता नहीं होती है, जिससे सुरक्षा और विश्वसनीयता सुनिश्चित होती है।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
एकः आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने निः शुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे।बड़े पैमाने पर आदेश के लिए नेतृत्व समय आम तौर पर 2-8 सप्ताह है.
