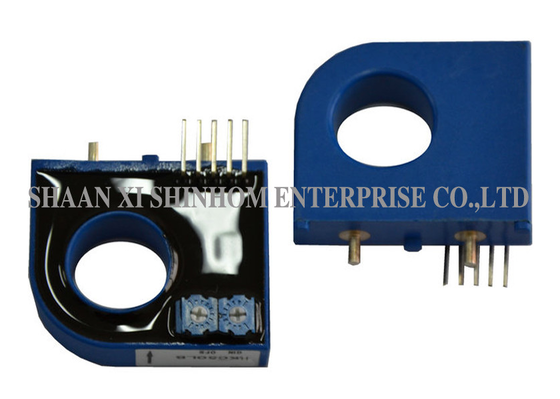

HKC-LBS5 सीरीज़ ओपन-लूप हॉल इफ़ेक्ट करंट सेंसर हॉल इफ़ेक्ट मापन सिद्धांत पर आधारित है, जो प्राथमिक और द्वितीयक सर्किट के बीच विद्युत अलगाव प्रदान करता है। यह डीसी, एसी या पल्स करंट को सटीक रूप से मापता है। यह उत्पाद ओपन-लूप डिज़ाइन का उपयोग करता है जिसकी आपूर्ति वोल्टेज 24V (±5%) है। रेटेड आउटपुट वोल्टेज 0.625V ±1% है। यह आसान इंस्टॉलेशन, उच्च सटीकता, और -25°C से +85°C की ऑपरेटिंग तापमान सीमा प्रदान करता है। यह UL94-V0 फ्लेम रिटार्डेंट मानकों और RoHS पर्यावरणीय आवश्यकताओं का अनुपालन करता है। इसका व्यापक रूप से उपयोग स्विचिंग पावर सप्लाई (SMPS), अनइंटरप्टिबल पावर सप्लाई (UPS), वेरिएबल फ्रीक्वेंसी कंट्रोल उपकरण, इनवर्टर, इलेक्ट्रिक लोकोमोटिव, ग्रिड मॉनिटरिंग, एसी वेरिएबल स्पीड ड्राइव, सर्वो मोटर ड्राइव, डीसी मोटर ड्राइव स्टैटिक कन्वर्टर, और वेल्डिंग पावर सप्लाई होता है।
| HKC50LBS5 | HKC100LBS5 | HKC200LBS5 | HKC300LBS5 | ||
|---|---|---|---|---|---|
| रेटेड इनपुट करंट | 50 | 100 | 200 | 300 | A |
| परीक्षण करंट सीमा | 75 | 150 | 300 | 450 | A |
| रेटेड आउटपुट वोल्टेज | 0.625±1% | V | |||
| सप्लाई वोल्टेज | 24±5% | V | |||
| शून्य वोल्टेज ऑफसेट | 2.5±0.025 | V | |||
| करंट खपत | ≤20 | mA | |||
| रैखिकता | ≤±1 | %FS | |||
| प्रतिक्रिया समय | ＜5 | µs | |||
| आउटपुट तापमान ड्रिफ्ट | ≤±3 | mV/℃ | |||
| शून्य तापमान ड्रिफ्ट | ≤±1 | mV/℃ | |||
| इन्सुलेशन वोल्टेज 50(60)HZ, 1min | 2.5 | KV | |||
| ऑपरेटिंग तापमान | -10～+80 | ℃ | |||
| भंडारण तापमान | -40～+85 | ℃ | |||
नोट: उत्पाद विनिर्देशों को कस्टमाइज़ किया जा सकता है
प्र: ओपन-लूप और क्लोज्ड-लूप हॉल करंट सेंसर में क्या अंतर है?
उ: ओपन-लूप सेंसर सीधे हॉल वोल्टेज को बढ़ाते हैं और आउटपुट देते हैं। वे सरल संरचना, कम लागत और तेज़ प्रतिक्रिया प्रदान करते हैं, जो सामान्य औद्योगिक मापन के लिए उपयुक्त हैं। क्लोज्ड-लूप सेंसर एक विपरीत चुंबकीय क्षेत्र उत्पन्न करने के लिए एक क्षतिपूर्ति वाइंडिंग का उपयोग करते हैं, जो उच्च सटीकता और कम तापमान ड्रिफ्ट प्रदान करते हैं। HKC-LBS5 सीरीज़ का ओपन-लूप डिज़ाइन बेहतर लागत-प्रदर्शन प्रदान करता है, जो अधिकांश औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।
प्र: इस सेंसर की आउटपुट वोल्टेज सीमा क्या है?
उ: रेटेड आउटपुट वोल्टेज 0.625V ±1% है, जो 300A के रेटेड मापन करंट से मेल खाती है। आउटपुट सिग्नल मापे गए करंट के साथ रैखिक रूप से बदलता है और सीधे PLC, DCS, या ADC सैंपलिंग सर्किट से जुड़ सकता है।
प्र5: नमूनों के लिए आवेदन कैसे करें? लीड समय क्या है?
उ: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल प्रदान करें। नमूने निःशुल्क हैं और इन्हें 3-5 कार्य दिवसों के भीतर भेज दिया जाएगा। बड़े ऑर्डर का लीड समय आमतौर पर 2-8 सप्ताह होता है।
