दEE/EF प्रकार के फेराइट कोरमैंगनीज-जिंक (Mn-Zn) सामग्री का उपयोग करके निर्मित किया जाता है। यह कम हानि और उच्च आवृत्ति विशेषताएं प्रदान करता है, विशेष रूप से ट्रांसफार्मर और प्रेरक अनुप्रयोगों के लिए डिज़ाइन किया गया है।उत्पाद उच्च संतृप्ति प्रवाह घनत्व प्रदान करता है, व्यापक प्रेरण रेंज, उच्च वर्तमान क्षमता, और कम रिसाव प्रवाह। कम डीसीआर प्रभावी रूप से शक्ति हानि को कम करता है। अच्छा शोर नियंत्रण स्थिर प्रणाली संचालन सुनिश्चित करता है।कॉम्पैक्ट आकार उत्कृष्ट घुटन प्रदर्शन के साथ उच्च वर्तमान उत्पादन प्रदान करता हैविभिन्न आवृत्ति आवश्यकताओं को पूरा करने के लिए कई सामग्री ग्रेड उपलब्ध हैं। इसका व्यापक रूप से ट्रांसफार्मर, प्रेरण हीटिंग, इन्वर्टर वेल्डर, इलेक्ट्रोप्लाटिंग बिजली आपूर्ति,और ओजोन जनरेटर.
| प्रकार | आयाम ((मिमी) | |||||
|---|---|---|---|---|---|---|
| ए | बी | सी | D | ई | F | |
| EE8 | 8.3±0.2 | 6 | 1.8±0.2 | 3.6±0.2 | 3.0±0.1 | 4.0±0.1 |
| EE10 | 10.0±0.3 | 7 | 2.4±0.2 | 4.6±0.3 | 4.2±0.2 | 5.4±0.2 |
| EE11 | 11.0±0.3 | 8 | 2.4±0.2 | 5.0±0.2 | 4.2±0.2 | 5.5±0.2 |
| EE13 | 12.9±0.3 | 8.5 | 2.8±0.2 | 6.0±0.3 | 3.6±0.2 | 5.0±0.3 |
| EE13A | 13.0±0.3 | 10.2±0.3 | 2.6±0.2 | 5.9±0.2 | 4.6±0.1 | 6.0±0.2 |
| EE16/7/5 | 16.0±0.3 | 12.0±0.3 | 3.8±0.2 | 4.8±0.2 | 5.2±0.2 | 7.2±0.1 |
| EE16/8/5 | 16.1±0.6 | 11.3 | 4.55±0.2 | 4.5±0.2 | 5.9±0.2 | 8.0±0.2 |
| EE19 | 19.0±0.3 | 14 | 4.8±0.3 | 4.8±0.3 | 5.7±0.2 | 8.0±0.3 |
| ईईएल19 | 19.5±0.4 | 14.6 मिनट | 4.85±0.25 | 4.85±0.25 | 11.2±0.2 | 14.0±0.3 |
| EE20 | 20.0±0.7 | 12.8 | 5.0±0.4 | 6.0±0.4 | 6.5±0.3 | 10.0±0.3 |
| EF20 | 20.15±0.7 | 14.1 | 5.7±0.3 | 5.65±0.3 | 7.0±0.3 | 10.0±0.25 |
| EF21 | 20.7±0.7 | 15 | 5.7±0.3 | 5.65±0.3 | 7.3±0.2 | 10.1±0.2 |
| EE22 | 22.0±0.6 | 15.6 | 5.7±0.3 | 5.7±0.3 | 5.4±0.3 | 9.2±0.3 |
| EE25 | 25.0±0.4 | 18.6±0.3 | 6.5±0.3 | 6.5±0.3 | 6.8±0.2 | 10.0±0.2 |
| EF25 | 25.0±0.4 | 18.6±0.3 | 7.2±0.3 | 7.2±0.3 | 6.8±0.2 | 12.5±0.2 |
| EE25.4 | 25.4±0.7 | 18.7 | 6.5±0.2 | 6.3±0.3 | 6.6±0.4 | 10.0±0.4 |
| ईईएल25 | 25.5±0.6 | 19.4±0.4 | 6.5±0.25 | 6.4±0.25 | 13.1±0.25 | 16.3±0.25 |

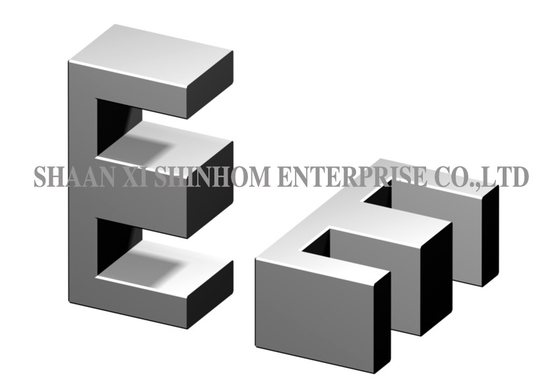

उत्तरः ईई प्रकार के कोर में सममित साइड लेग होते हैं, जिनमें चौकोर या गोल मध्य लेग का क्रॉस सेक्शन होता है। वे अच्छी चुंबकीय सममिति प्रदान करते हैं और पारंपरिक ट्रांसफार्मर और इंडक्टर्स के लिए उपयुक्त होते हैं।ईएफ प्रकार के कोर (इकोनॉमिकल फ्लैट) अधिक कॉम्पैक्ट आयामों के साथ सपाट और लागत प्रभावी डिजाइन हैं, उच्च घनत्व पीसीबी माउंटिंग और कम प्रोफाइल अनुप्रयोगों के लिए उपयुक्त है।
एः मैंगनीज-जिंक फेराइट उच्च पारगम्यता, उच्च संतृप्ति प्रवाह घनत्व और कम लागत प्रदान करता है, जो निम्न से मध्यम आवृत्ति (≤1MHz) उच्च-शक्ति ट्रांसफार्मर और प्रेरक अनुप्रयोगों के लिए उपयुक्त है।निकेल-जिंक फेराइट उच्च प्रतिरोधकता प्रदान करता है, उच्च आवृत्ति (> 1MHz) ईएमआई दमन और आरएफ अनुप्रयोगों के लिए उपयुक्त है। चयन ऑपरेटिंग आवृत्ति के आधार पर किया जाना चाहिए।
उत्तरः ईआई, ईई/ईएफ, ईईआर/ईटीडी, यूयू, यूवाईएफ, ईपी, आरएम, पीएम, पीक्यू, ईटी/एफटी और टी सहित कई कोर श्रृंखलाएं उपलब्ध हैं। ये सिग्नल ट्रांसफार्मर से लेकर उच्च-शक्ति स्विचिंग पावर सप्लाई तक के अनुप्रयोगों को कवर करती हैं।
