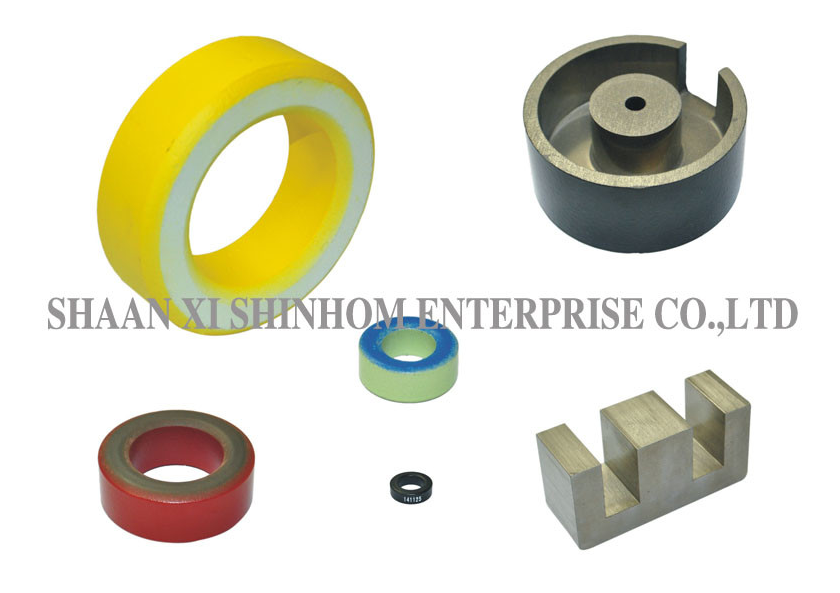

दलोहे का पाउडर कोरकई आकारों में उपलब्ध है जिसमें टोरोइडल, ई-टाइप, बेलनाकार और आई-टाइप शामिल हैं। वे लोहे-आधारित, कोबाल्ट-आधारित और नैनोक्रिस्टलाइन मिश्र धातु सामग्री का उपयोग करके निर्मित होते हैं,कम धुंधली धारा हानि और उच्च संतृप्ति प्रवाह घनत्व (> 1.56T). उत्पाद मजबूत एंटी-डीसी पूर्वाग्रह संतृप्ति क्षमता, कम हानि और उच्च दक्षता प्रदान करता है। ऑपरेटिंग तापमान रेंज -55 °C से +130 °C है। यह व्यापक रूप से सौर इन्वर्टर पीएफसी चोक में उपयोग किया जाता है,आउटपुट चोक, हाई स्पीड रेल पावर सिस्टम, सौर ऊर्जा कनवर्टर और विभिन्न पावर फैक्टर सुधार सर्किट।
सौर इन्वर्टर पीएफसी गला घोंटना
आउटपुट स्टोक
उच्च गति रेल विद्युत प्रणाली
सौर ऊर्जा परिवर्तक
पावर फैक्टर सुधार (पीएफसी) सर्किट
मैग-एम्प चुंबकीय एम्पलीफायर ट्रांसफार्मर
उच्च आवृत्ति स्विचिंग बिजली आपूर्ति
डीसी पूर्वाग्रह संतृप्ति दमन अनुप्रयोग
| भाग नं. | AL nH/N2 | A(mm) | B(mm) | C(मिमी) |
|---|---|---|---|---|
| T50-26 पीला/सफेद | 33 | 12.7±0.5 | 7.7±0.5 | 4.83±0.50 |
| T68-26पीला/सफेद | 43.5 | 17.5±0.5 | 9.4±0.5 | 4.83±0.50 |
| T80-26पीला/सफेद | 46 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-26पीला/सफेद | 70 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 |
| T94-26पीला/सफेद | 60 | 23.9±0.5 | 14.2±0.5 | 7.92±0.64 |
| T106-26पीला/सफेद | 93 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-26पीला/सफेद | 81 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 |
| T150-26पीला/सफेद | 96 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
| T60-52नीला/हरा | 47 | 15.2±0.5 | 8.53±0.5 | 5.94±0.50 |
| T68-52नीला/हरा | 40 | 17.5±0.5 | 9.40±0.5 | 4.83±0.50 |
| T80-52नीला/हरा | 42 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-52नीला/हरा | 64 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 |
| T106-52नीला/हरा | 95 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-52नीला/हरा | 79 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 |
| T150-52नीला/हरा | 89 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
नोटःचूंकि टी-प्रकार के लोहे के पाउडर कोर के कई विनिर्देश और किस्में हैं, इसलिए कृपया ऑर्डर करते समय आकार के आकार और प्रेरण क्षमता पर विशिष्ट आवश्यकताएं बताएं।
प्रश्न: फेराइट कोर की तुलना में लौह पाउडर कोर के क्या फायदे हैं?
A:लौह पाउडर कोर उच्च संतृप्ति प्रवाह घनत्व (> 1.56T) और मजबूत विरोधी डीसी पूर्वाग्रह संतृप्ति क्षमता प्रदान करते हैं, जो उच्च धारा, उच्च शक्ति घनत्व अनुप्रयोगों के लिए उपयुक्त हैं।फेराइट कोर में कम उच्च आवृत्ति हानि है लेकिन कम संतृप्ति प्रवाह घनत्व (लगभग 0लोहे के पाउडर के नाखून पावर स्टोक और पीएफसी अनुप्रयोगों के लिए अधिक उपयुक्त हैं।
प्रश्न: नैनोक्रिस्टलीय मिश्र धातु के कोर की विशेषताएं क्या हैं?
A:नैनोक्रिस्टलीय मिश्र धातु कोर उच्च संतृप्ति प्रवाह घनत्व (> 1.56T), कम कोर हानि, और उत्कृष्ट तापमान स्थिरता प्रदान करते हैं।वे लोहे के पाउडर कोर के उच्च संतृप्ति विशेषताओं को फेराइट कोर के कम नुकसान के फायदे के साथ जोड़ते हैंवे हाई-स्पीड रेल पावर सिस्टम और सोलर इन्वर्टर जैसे हाई-एंड अनुप्रयोगों के लिए उपयुक्त हैं।
प्रश्न: इस श्रृंखला में कौन से कोर आकार उपलब्ध हैं?
A:कई आकार उपलब्ध हैं, जिनमें टोरोइडल, ई-टाइप, सिलेंडर और ड्रम शामिल हैं। विशिष्ट अनुप्रयोग और स्थापना स्थान के आधार पर उपयुक्त कोर संरचना का चयन किया जा सकता है।
प्रश्न: डीसी-विरोधी पूर्वाग्रह संतृप्ति क्षमता का क्या महत्व है?
A:पीएफसी चोक और आउटपुट चोक अनुप्रयोगों में, बड़ी डीसी पूर्वाग्रह धारा कोर संतृप्ति का कारण बन सकती है, जिससे प्रेरण क्षमता में तेज गिरावट आती है।इस कोर की उत्कृष्ट एंटी-डीसी पूर्वाग्रह संतृप्ति क्षमता उच्च धारा की स्थिति में स्थिर प्रेरण सुनिश्चित करती है, फ़िल्टरिंग की प्रभावशीलता बनाए रखते हुए।
