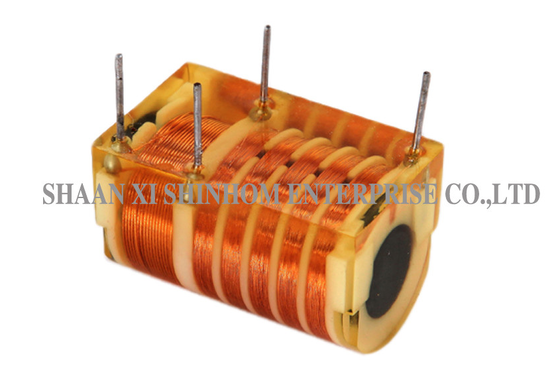

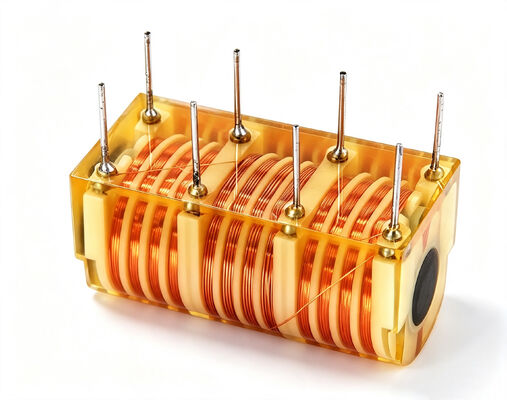

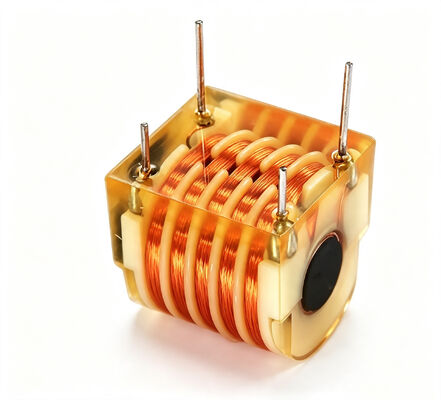

यह उच्च-आवृत्ति पल्स 15KV इग्निशन कॉइल ट्रांसफार्मर गैस/तेल बर्नर, ओजोन जनरेटर और औद्योगिक उच्च-वोल्टेज ट्रिगरिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एक फेराइट कोर और उच्च-आवृत्ति स्टेप-अप टोपोलॉजी का उपयोग करता है, जिसमें 1:12±2% का टर्न अनुपात होता है। आउटपुट वोल्टेज 15KV तक होता है। प्राइमरी इंडक्टेंस: 70μH±20%। सेकेंडरी इंडक्टेंस: 8.0mH±20%। प्राइमरी DCR: 480mΩ अधिकतम। सेकेंडरी DCR: 27.5Ω अधिकतम। ऑपरेटिंग तापमान रेंज: -30°C से +85°C। उत्पाद विनिर्देशों के OEM अनुकूलन का समर्थन करता है। इसका व्यापक रूप से गैस बर्नर, तेल से चलने वाले बॉयलर, ओजोन जनरेटर और विभिन्न औद्योगिक उच्च-वोल्टेज पल्स उपकरणों में उपयोग किया जाता है।
आउटपुट वोल्टेज 15KV तक - मजबूत इग्निशन
टर्न अनुपात 1:12±2% - स्थिर स्टेप-अप
प्राइमरी इंडक्टेंस 70μH - तेज प्रतिक्रिया
सेकेंडरी इंडक्टेंस 8.0mH - पर्याप्त ऊर्जा भंडारण
प्राइमरी DCR 480mΩ - कम हानि
सेकेंडरी DCR 27.5Ω
ऑपरेटिंग तापमान - -30°C से +85°C
OEM अनुकूलन समर्थित
गैस वॉटर हीटर इग्निशन डिवाइस
तेल से चलने वाले बॉयलर बर्नर
औद्योगिक ओजोन जनरेटर
उच्च-वोल्टेज पल्स ट्रिगर सर्किट
गैस कुकर इलेक्ट्रॉनिक इग्निशन
औद्योगिक दहन नियंत्रण प्रणाली
छोटे गैसोलीन इंजन इग्निशन
वैज्ञानिक अनुसंधान उच्च-वोल्टेज पल्स स्रोत
विभिन्न विनिर्देशों को अनुकूलित किया जा सकता है
प्रश्न: इस इग्निशन कॉइल का अधिकतम आउटपुट वोल्टेज क्या है?
ए: 1:12 के टर्न अनुपात के साथ अधिकतम आउटपुट वोल्टेज 15KV है। यह विभिन्न गैस/तेल बर्नर इग्निशन और उच्च-वोल्टेज पल्स ट्रिगरिंग अनुप्रयोगों के लिए उपयुक्त है।
प्रश्न: प्राइमरी और सेकेंडरी इंडक्टेंस मान क्या हैं?
ए: प्राइमरी इंडक्टेंस (N1) 70.0μH±20% है। सेकेंडरी इंडक्टेंस (N2) 8.0mH±20% है। परीक्षण की स्थितियाँ 1.0KHz/0.1V हैं।
प्रश्न: इस उत्पाद के लिए कौन से अनुकूलन विकल्प उपलब्ध हैं?
ए: आउटपुट वोल्टेज समायोजन, टर्न अनुपात संशोधन, पिन कॉन्फ़िगरेशन और पैकेज आकार अनुकूलन सहित OEM अनुकूलन समर्थित है। कृपया अपनी विशिष्ट आवश्यकताओं के साथ हमारी तकनीकी बिक्री टीम से संपर्क करें।
