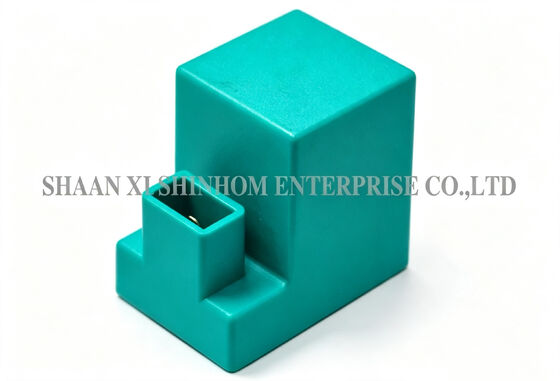

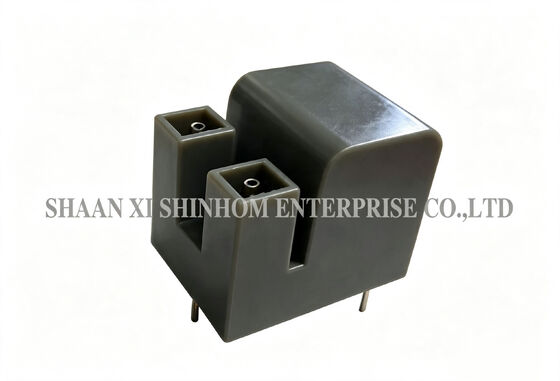

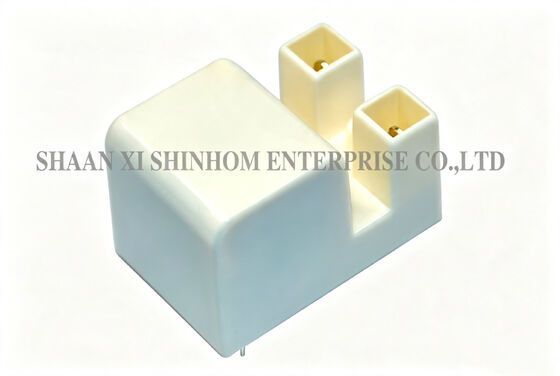

यह उच्च-वोल्टेज इग्निशन ट्रांसफार्मर गैस/ऑयल बर्नर इग्निशन, ओजोन जनरेटर ड्राइव, और औद्योगिक उच्च-वोल्टेज पल्स अनुप्रयोगों के लिए डिज़ाइन किया गया है। आउटपुट वोल्टेज 15KV तक है। उत्पाद 69.5:1 के टर्न अनुपात के साथ एक उच्च-आवृत्ति स्टेप-अप टोपोलॉजी का उपयोग करता है। यह कुशलतापूर्वक निम्न-वोल्टेज इनपुट को उच्च-वोल्टेज पल्स आउटपुट तक बढ़ाता है, जिससे मजबूत इग्निशन ऊर्जा और तेज प्रतिक्रिया मिलती है। प्राइमरी इंडक्टेंस: 12µH। सेकेंडरी इंडक्टेंस: 40mH। प्राइमरी DCR: 75mΩ। सेकेंडरी DCR: 81.8Ω। इसका व्यापक रूप से गैस बर्नर, ऑयल-फायर्ड बॉयलर, ओजोन जनरेटर और विभिन्न औद्योगिक उच्च-वोल्टेज पल्स उपकरणों में उपयोग किया जाता है।
| पैरामीटर | मान |
|---|---|
| इंडक्टेंस (पिन2-1) | 12uH±30%@1KHz,0.3V |
| इंडक्टेंस (पिन4-3) | 40mH±10%@1KHz,0.3V |
| टर्न अनुपात | सेकंडरी:प्राइमरी=69.5रेफ |
| DCR (पिन2-1) | 75mΩ±10% |
| DCR (पिन4-3) | 81.8Ω±10% |
नोट्स: अधिक उत्पादों को अनुकूलित किया जा सकता है
प्रश्न: 69.5:1 के टर्न अनुपात के लिए आउटपुट वोल्टेज की गणना कैसे की जाती है?
उत्तर: सैद्धांतिक आउटपुट वोल्टेज है: आउटपुट वोल्टेज = इनपुट वोल्टेज × टर्न अनुपात (69.5)। उदाहरण के लिए, 12V इनपुट पर, सैद्धांतिक आउटपुट लगभग 834V है। 24V इनपुट पर, यह लगभग 1,668V है। वास्तविक आउटपुट वोल्टेज लोड की स्थिति, कोर लॉस और परजीवी मापदंडों से प्रभावित होता है। 15KV अधिकतम पीक आउटपुट क्षमता है। हम आपके इग्निशन गैप और माध्यम के आधार पर वास्तविक माप करने की सलाह देते हैं।
प्रश्न: प्राइमरी और सेकेंडरी वाइंडिंग इंडक्टेंस मान क्या हैं?
उत्तर: प्राइमरी वाइंडिंग (पिन2-1) इंडक्टेंस 12µH ±30% है। सेकेंडरी वाइंडिंग (पिन4-3) इंडक्टेंस 40mH ±10% है। परीक्षण की स्थिति 1KHz, 0.3V है।
प्रश्न: प्राइमरी और सेकेंडरी DCR मान क्या हैं?
उत्तर: प्राइमरी DCR (पिन2-1) 75mΩ ±10% है। सेकेंडरी DCR (पिन4-3) 81.8Ω ±10% है। उच्च सेकेंडरी DCR सेकेंडरी टर्न की बड़ी संख्या और महीन तार गेज के कारण है। यह उच्च-वोल्टेज ट्रांसफार्मर की एक सामान्य विशेषता है।
