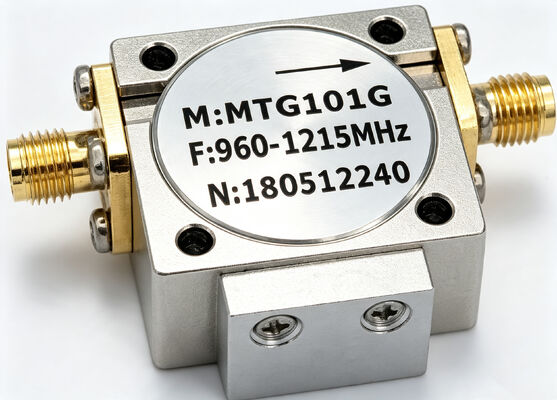

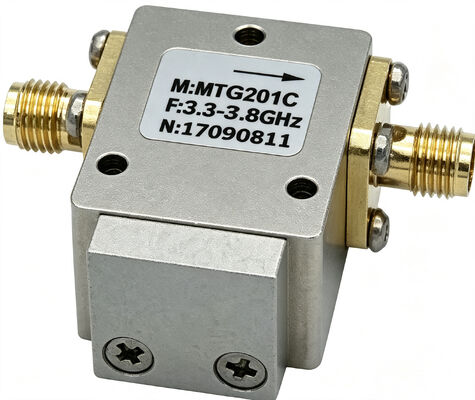

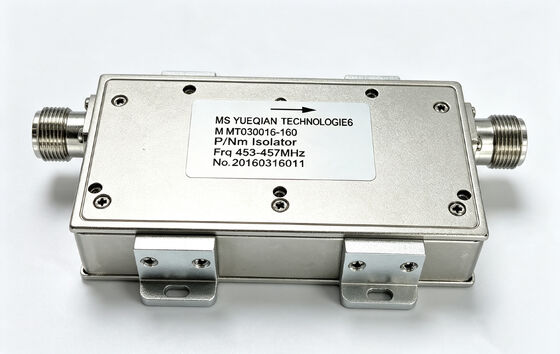

आरएफ आइसोलेटर और सर्क्युलेटर0.1GHz से 40GHz तक की एक विस्तृत आवृत्ति रेंज को कवर करता है। यह फेराइट सामग्री और माइक्रोस्ट्रिप / वेवगाइड / कोएक्सियल संरचना डिजाइन का उपयोग करता है। यह कम सम्मिलन हानि (0.2dB जितनी कम), उच्च अलगाव (23dB तक), और उत्कृष्ट VSWR (1.15 जितना कम) प्रदान करता है। उत्पाद उच्च शक्ति हैंडलिंग क्षमता प्रदान करते हैं (औसत शक्ति 2000W तक, शिखर शक्ति 10000W तक)। वे SMA, N, L29, और 2.92mm सहित कई आरएफ कनेक्टर इंटरफेस के साथ संगत हैं। उनका व्यापक रूप से वायरलेस संचार बेस स्टेशनों, रडार सिस्टम, परीक्षण और माप उपकरण, उपग्रह संचार और 5G संचार में उपयोग किया जाता है।

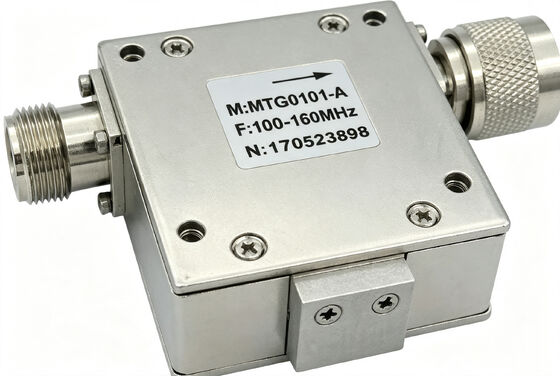

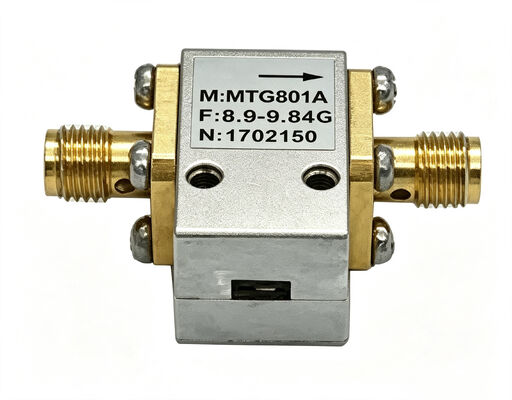

| श्रृंखला | आवृत्ति रेंज (GHz) | बैंडविड्थ | सम्मिलन हानि (dB) | अलगाव (dB) | VSWR | शक्ति (W) | कनेक्टर प्रकार |
|---|---|---|---|---|---|---|---|
| MTG0101F | 0.1-0.34 | 10-200MHz | 0.3-0.4 | 20-23 | 1.20-1.25 | 60-400 | SMA/N |
| MTG0301A | 0.2-1.4 | 10-1000MHz | 0.3-0.5 | 18-23 | 1.20-1.30 | 100-200 | SMA/N |
| MTG0401B | 0.25-0.62 | 10-200MHz | 0.3-0.4 | 20-25 | 1.15-1.25 | 150-200 | SMA/N |
| MTG0701B2 | 0.5-2.7 | पूर्ण बैंड | 0.3-0.5 | 16-20 | 1.20-1.40 | 100-300 | SMA/N |
| MTG101B | 0.8-3.8 | 70-400MHz | 0.3-0.5 | 18-25 | 1.20-1.30 | 100-200 | SMA/N |
| MTG201F | 1.8-3.5 | 200-400MHz | 0.3-0.4 | 20-23 | 1.20-1.30 | 30-60 | SMA |
| MTG401 | 3.3-8.0 | 200-1000MHz | 0.2-0.4 | 23-25 | 1.20 | 20-50 | SMA |
| MTG501S | 3.5-8.0 | 200-1000MHz | 0.5 | 20 | 1.20 | 20-40 | SMA |
| MTG801F | 5.6-22 | पूर्ण बैंड | 0.4-0.6 | 18-20 | 1.25-1.30 | 10-20 | SMA/2.92mm |
| MTG2030A | 18-36 | 4000MHz | 0.6 | 18 | 1.30 | 10-20 | 2.92mm |
प्र: आइसोलेटर और सर्क्युलेटर में क्या अंतर है?
उ:एक आइसोलेटर एक तीन-पोर्ट डिवाइस है जिसमें एक पोर्ट एक मिलान लोड के साथ समाप्त होता है। सिग्नल केवल एक दिशा में यात्रा कर सकता है। इसका उपयोग सिग्नल स्रोत को परावर्तित शक्ति क्षति से बचाने के लिए किया जाता है। एक सर्क्युलेटर एक तीन-पोर्ट डिवाइस है जहां सिग्नल क्रमिक रूप से दक्षिणावर्त या वामावर्त दिशा में यात्रा करता है (1→2→3→1)। इसका उपयोग साझा ट्रांसमिट/रिसीव एंटेना जैसे अनुप्रयोगों के लिए किया जा सकता है। दोनों डिवाइस फेराइट सामग्री की गैर-पारस्परिक विशेषताओं के आधार पर काम करते हैं।
प्र: आइसोलेटर/सर्क्युलेटर के लिए आवृत्ति रेंज का चयन कैसे करें?
उ: चयन सिस्टम ऑपरेटिंग आवृत्ति पर आधारित होना चाहिए। उत्पाद श्रृंखला 0.1-40GHz को कवर करती है, जो नैरोबैंड (बैंडविड्थ 10-200MHz) और ब्रॉडबैंड/फुल-बैंड दोनों प्रकारों में उपलब्ध है। नैरोबैंड मॉडल कम सम्मिलन हानि और उच्च अलगाव प्रदान करते हैं। ब्रॉडबैंड मॉडल अधिक लचीले चयन के साथ व्यापक आवृत्ति रेंज को कवर करते हैं। हम आपके सिस्टम की वास्तविक ऑपरेटिंग आवृत्ति बैंड और बैंडविड्थ आवश्यकताओं के आधार पर चयन की सलाह देते हैं।
प्र: सम्मिलन हानि और अलगाव का सिस्टम पर क्या प्रभाव पड़ता है?
उ: सम्मिलन हानि डिवाइस से गुजरने पर सिग्नल की शक्ति हानि को संदर्भित करती है। कम बेहतर है (विशिष्ट मान 0.2-0.6dB)। यह सीधे सिस्टम गेन और बिजली की खपत को प्रभावित करता है। अलगाव रिवर्स सिग्नल के क्षीणन को संदर्भित करता है। उच्च बेहतर है (विशिष्ट मान 18-23dB)। यह सीधे सिग्नल स्रोत की सुरक्षा स्तर और ट्रांसमिट/रिसीव अलगाव की प्रभावशीलता को प्रभावित करता है।
प्र: उच्च-शक्ति वाले आइसोलेटर/सर्क्युलेटर कितनी शक्ति संभाल सकते हैं?

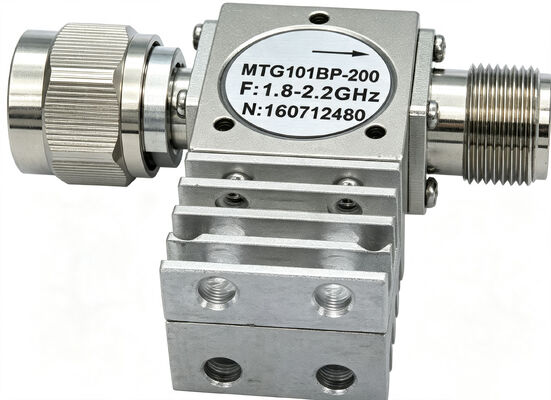

उ: यह श्रृंखला उच्च-शक्ति मॉडल प्रदान करती है जिसमें औसत शक्ति 2000W तक और शिखर शक्ति 10000W तक (पल्स स्थितियों के तहत) होती है। विशिष्ट शक्ति हैंडलिंग क्षमता आवृत्ति, बैंडविड्थ, कनेक्टर प्रकार और गर्मी अपव्यय की स्थिति पर निर्भर करती है। उच्च-शक्ति मॉडल आमतौर पर एन-प्रकार या एल29 कनेक्टर का उपयोग करते हैं और हीटसिंक से लैस होते हैं।
