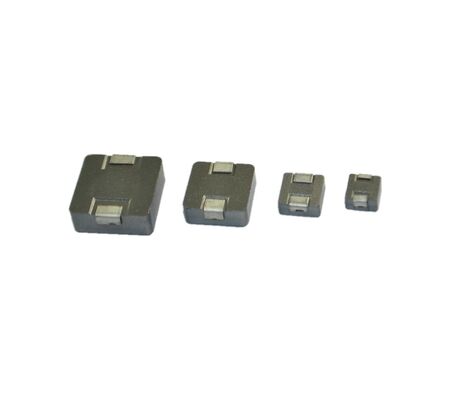

एलपीएम6030बी सीरीज एसएमडी मोल्ड पावर इंडक्टर 3.0 मिमी अल्ट्रा-लो प्रोफाइल के साथ, उच्च संतृप्ति वर्तमान (39 ए), और उच्च वर्तमान बिजली सर्किट के लिए अल्ट्रा-लो डीसीआर

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

3.0 मिमी अल्ट्रा-लो प्रोफाइल एसएमडी पावर इंडक्टर

,

हाई सैचुरेशन करंट मोल्डेड पावर इंडक्टर

,

अल्ट्रा-लो डीसीआर डिप पावर इंडक्टर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: एलपीएम6030बी
दस्तावेज: LPM6030B Series_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2~8सप्ताह
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
SMD मोल्ड पावर इंडक्टर्स LPM6030B सीरीज
अंतरिक्ष-प्रतिबंधित, उच्च-वर्तमान बिजली सर्किट के लिए डिज़ाइन किया गया, LPM6030B श्रृंखला केवल 3.0 मिमी की उल्लेखनीय रूप से पतली ऊंचाई के साथ कम प्रोफ़ाइल प्रेरक प्रौद्योगिकी में एक सफलता का प्रतिनिधित्व करती है।उन्नत कार्बोनिल लोहे के पाउडर कोर का उपयोग करना, ये एसएमडी पावर इंडक्टर्स असाधारण उच्च संतृप्ति वर्तमान प्रदर्शन प्रदान करते हैं, 39A तक के रेटिंग के साथ, मांग वाले लोड स्थितियों में स्थिर संचालन सुनिश्चित करते हैं।उनके अति-कम डीसीआर संवहन हानि को कम करता है, उन्हें पोर्टेबल और कॉम्पैक्ट इलेक्ट्रॉनिक्स में उच्च दक्षता, उच्च घनत्व बिजली रूपांतरण डिजाइन के लिए आदर्श बनाता है।
प्रमुख विशेषताएं
  • प्रेरण सीमाः 0.18μH से 3.3μH (± 20% @0Adc)
  • ताप रेटिंग करंट (IDC): 8A से 32A
  • संतृप्ति करंट (Isat): 12.2A से 39A
  • डीसीआर (प्रकार): 1.59mΩ से 19.92mΩ
  • स्व-प्रतिध्वनित आवृत्ति (प्रकार): 26MHz से 141MHz
  • अल्ट्रा-लो प्रोफाइलः 6.6 मिमी x 6.4 मिमी x 3.0 मिमी
  • 100% सीसा मुक्त और RoHS अनुरूप
  • ऑपरेटिंग तापमानः -40°C से +165°C
तकनीकी विनिर्देश
पैरामीटर सीमा/मूल्य
प्रेरण सीमा 0.18μH से 3.3μH (±20% @0Adc)
ताप रेटिंग करंट (आईडीसी) 8ए से 32ए
संतृप्ति वर्तमान (Isat) 12.2ए से 39ए तक
डीसीआर (सामान्य) 1.59mΩ से 19.92mΩ तक
स्व-प्रतिध्वनित आवृत्ति 26MHz से 141MHz तक
आयाम 6.6mm x 6.4mm x 3.0mm
ऑपरेटिंग तापमान -40°C से +165°C
आवेदन
  • लैपटॉप और अल्ट्राबुक में सीपीयू और जीपीयू बिजली वितरण के लिए उच्च धारा डीसी/डीसी कन्वर्टर्स
  • स्मार्टफोन, टैबलेट और एलसीडी डिस्प्ले में पावर मैनेजमेंट मॉड्यूल (पीएमएम)
  • नेटवर्किंग और संचार उपकरण के लिए ऑनबोर्ड पावर सप्लाई
  • सर्वर और भंडारण उपकरणों में लोड बिंदु (PoL) कन्वर्टर्स
  • पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक्स जिसमें डीएससी, डीवीसी और पीडीए शामिल हैं
अक्सर पूछे जाने वाले प्रश्न
एलपीएम6030बी की 3.0 मिमी की ऊंचाई का मुख्य लाभ क्या है?
अल्ट्रा-लो 3.0 मिमी प्रोफाइल बेहद पतले आधुनिक उपकरणों में एकीकरण की अनुमति देता है, जैसे पतले लैपटॉप और कॉम्पैक्ट मॉड्यूल, जहां Z-ऊंचाई महत्वपूर्ण रूप से सीमित है।
उच्च संतृप्ति धारा डीसी/डीसी कन्वर्टर्स को किस प्रकार लाभ देती है?
एक उच्च संतृप्ति धारा यह सुनिश्चित करती है कि इंडक्टर उच्च भार स्थितियों में अपनी इंडक्टेंसी बनाए रखे, प्रदर्शन में गिरावट को रोकें और सीपीयू/जीपीयू वीआरएम अनुप्रयोगों में स्थिर वोल्टेज आउटपुट सुनिश्चित करें।
क्या ये प्रेरक उच्च आवृत्ति स्विचिंग के लिए उपयुक्त हैं?
हां, कम प्रेरण मॉडल के लिए 141MHz तक के विशिष्ट SRF के साथ, वे आधुनिक उच्च आवृत्ति स्विच-मोड बिजली आपूर्ति में उपयोग के लिए स्थिर हैं।
ताप रेटिंग करंट (आईडीसी) क्या दर्शाता है?
यह सी.सी. करंट है जो इंडक्टर के तापमान को परिवेश से लगभग 40°C ऊपर उठाने का कारण बनता है, जो निरंतर संचालन में थर्मल प्रबंधन के लिए एक दिशानिर्देश प्रदान करता है।
