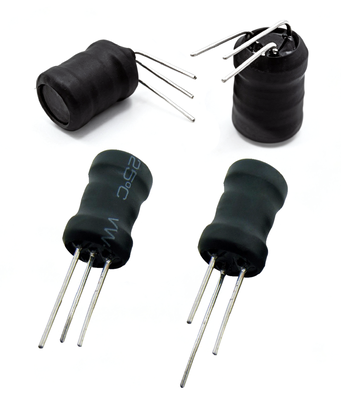

एलसीएचबी सीरीज 3-पिन ड्रम इंडक्टरइसमें वर्टिकल थ्रू-होल (डीआईपी) संरचना और सेंटर-टैप वाइंडिंग डिज़ाइन की सुविधा है, जो विभिन्न कम-शक्ति वाले इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक कॉम्पैक्ट, लागत प्रभावी और हल्का समाधान प्रदान करता है। इस 3-पिन ड्रम कोर प्रारंभ करनेवाला श्रृंखला में शामिल हैंएलसीएचबी0608, एलसीएचबी0810, एलसीएचबी0912, और एलसीएचबी1016आकार विकल्प, के साथए, बी, और सी घुमावदार विन्यासविभिन्न सर्किट आवश्यकताओं को पूरा करने के लिए उपलब्ध है। इंडक्शन रेंज 0.02mH से 300mH तक होती है, जिसमें DC प्रतिरोध 0.02Ω जितना कम होता है, जो कुशल ऊर्जा भंडारण और स्थिर विद्युत प्रदर्शन सुनिश्चित करता है। अपने कॉम्पैक्ट आकार, सरल संरचना और विश्वसनीय प्रदर्शन के साथ, LCHB श्रृंखला का व्यापक रूप से पीजो बजर बूस्ट ड्राइवर, मिनी एलईडी बूस्ट सर्किट, माइक्रो डीसी-डीसी कन्वर्टर्स, उपभोक्ता इलेक्ट्रॉनिक्स सिग्नल फ़िल्टरिंग और इलेक्ट्रॉनिक खिलौना ऑडियो मॉड्यूल में उपयोग किया जाता है।
| शृंखला | आयाम (मिमी) | इंडक्शन रेंज (एमएच) | डीसीआर रेंज (Ω) | टर्न अनुपात रेंज (N1:N2) | विशिष्ट अनुप्रयोग |
|---|---|---|---|---|---|
| LCHB0608-3W | 6×8 | 0.02 ~ 80 | 0.05 ~ 1400 | 1:1.1 ~ 1:18.4 | अल्ट्रा-कॉम्पैक्ट पोर्टेबल डिवाइस |
| LCHB0810-3W | 8×10 | 0.04 ~ 120 | 0.8 ~ 275 | 1:1.6 ~ 1:23.3 | सामान्य बूस्ट कनवर्टर सर्किट |
| LCHB0912-3W | 9×12 | 0.10 ~ 200 | 0.6 ~400 | 1:1.6 ~ 1:26.3 | मध्यम-शक्ति बूस्ट और फ़िल्टरिंग अनुप्रयोग |
| एलसीएचबी1016-3डब्लू | 10×16 | 0.47 ~ 160 | 2.8 ~ 200 | 1:10.1 ~ 1:17.7 | उच्च-शक्ति बूस्ट कनवर्टर सर्किट |
टिप्पणी:उपरोक्त विनिर्देश प्रत्येक श्रृंखला के लिए विशिष्ट पैरामीटर श्रेणियों का प्रतिनिधित्व करते हैं। व्यक्तिगत मॉडलों की विस्तृत विद्युत विशेषताओं के लिए, कृपया संपूर्ण डेटाशीट देखें।
एलसीएचबी श्रृंखला के सभी उत्पाद उपलब्ध हैंए, बी, और सी घुमावदार विन्यास, विभिन्न सर्किट टोपोलॉजी, टर्न अनुपात आवश्यकताओं और पीसीबी लेआउट डिज़ाइन के लिए लचीले विकल्प प्रदान करना।
प्रश्न: क्या 3-पिन ड्रम हो सकता है?प्रारंभ करनेवालाबूस्ट सर्किट में ट्रांसफार्मर बदलें?
ए:हाँ। एलसीएचबी श्रृंखला एकल चुंबकीय कोर पर केंद्र-टैप की गई दोहरी घुमावदार संरचना का उपयोग करती है, जो कॉम्पैक्ट इलेक्ट्रॉनिक सर्किट में एक छोटे ट्रांसफार्मर के समान वोल्टेज बूस्ट और ऊर्जा हस्तांतरण कार्यों को सक्षम करती है।
प्रश्न: मैं सही एलसीएचबी श्रृंखला आकार कैसे चुनूं?
ए:आवश्यक शक्ति, पीसीबी स्थान, इंडक्शन वैल्यू और आउटपुट वोल्टेज के अनुसार उचित आकार का चयन करें। छोटे मॉडल पोर्टेबल इलेक्ट्रॉनिक्स के लिए आदर्श होते हैं, जबकि बड़े मॉडल उच्च ऊर्जा भंडारण क्षमता प्रदान करते हैं।
प्रश्न: ए, बी और सी वाइंडिंग कॉन्फ़िगरेशन के बीच क्या अंतर हैं?
ए:ए, बी और सी संस्करण अलग-अलग दर्शाते हैंघुमावदार संरचनाएं और लीड विन्यासविभिन्न पीसीबी लेआउट और सर्किट कनेक्शन आवश्यकताओं के लिए डिज़ाइन किया गया।
तीनों विन्यासों में विद्युत प्रदर्शन बराबर है। मुख्य चयन कारक पीसीबी लेआउट डिज़ाइन, पिन व्यवस्था और वाइंडिंग संरचना आवश्यकताएँ हैं।
प्रश्न: एलसीएचबी सीरीज इंडक्टर का सोल्डरिंग ताप प्रतिरोध क्या है?
ए:एलसीएचबी सीरीज ड्रम इंडक्टर झेल सकता है10 सेकंड के लिए 260°C सोल्डरिंग तापमान. यह MIL-STD-202E के अनुसार उत्कृष्ट विलायक प्रतिरोध भी प्रदान करता है, जो इसे वेव सोल्डरिंग और मैनुअल सोल्डरिंग प्रक्रियाओं के लिए उपयुक्त बनाता है।
