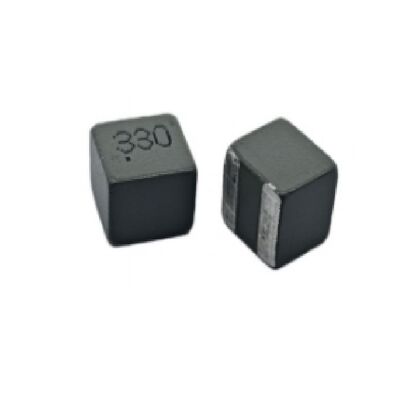

एलपीएम6060बी सीरीज एसएमडी मोल्ड पावर इंडक्टर कम डीसीआर, उच्च संतृप्ति धारा और कॉम्पैक्ट आयामों के साथ डीसी/डीसी कन्वर्टर्स के लिए

5000
MOQ
LPM6060B Series SMD Molded Power Inductor with Low DCR, High Saturation Current, and Compact Dimensions for DC/DC Converters
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

लो डीसीआर एसएमडी पावर इंडक्टर

,

हाई सैचुरेशन करंट मोल्डेड पावर इंडक्टर

,

कॉम्पैक्ट आयाम डिप पावर इंडक्टर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: एलपीएम6060बी
दस्तावेज: LPM6060B Series_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2~8सप्ताह
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
SMD मोल्ड पावर इंडक्टर्स LPM6060B सीरीज
कॉम्पैक्ट डिजाइन में उच्च दक्षता शक्ति रूपांतरण के लिए इंजीनियर, LPM6060B श्रृंखला केएसएमडी पावर इंडक्टर्सउन्नत कार्बोनिल लोहे के पाउडर कोर प्रौद्योगिकी के माध्यम से विश्वसनीय प्रदर्शन प्रदान करता है।मोल्ड इंडक्टर्सएक कम प्रोफाइल पदचिह्न (6.6 मिमी * 6.4 मिमी * 6.0 मिमी) और के लिए अनुकूलित हैंकम डीसीआर प्रेरकवे पूरी तरह से RoHS के अनुरूप और सीसा मुक्त हैं, वे DC/DC रूपांतरण सर्किट को सपोर्ट करते हैं जहां अंतरिक्ष, दक्षता,और विश्वसनीयता महत्वपूर्ण हैं.
प्रमुख विनिर्देश
पैरामीटर सीमा/मूल्य
प्रेरण सीमा 4.7μH से 33μH (@20kHz, 10Aac)
ताप रेटिंग करंट 3.6A से 11A तक
संतृप्ति धारा 3.7A से 13.1A तक
डीसीआर (सामान्य) 14.46 से 95.68mΩ
एसआरएफ (सामान्य) 7MHz से 21MHz तक
ऑपरेटिंग तापमान -40°C से +165°C
आयाम 6.6mm * 6.4mm * 6.0mm
अनुपालन 100% सीसा मुक्त, RoHS अनुरूप
मुख्य अनुप्रयोग
  • नोटबुक पीसी में सीपीयू शक्ति के लिए डीसी/डीसी कन्वर्टर्स
  • सेल्युलर फोन, एलसीडी डिस्प्ले, एचडीडी और पोर्टेबल उपकरणों में बिजली प्रबंधन
  • नेटवर्क एक्सचेंजर के लिए पतले ऑनबोर्ड पावर सप्लाई मॉड्यूल
  • सर्वर में वीआरएम (वोल्टेज रेगुलेटर मॉड्यूल) अनुप्रयोग
  • डीवीसी, डीएससी, पीडीए और अन्य कॉम्पैक्ट इलेक्ट्रॉनिक्स में पावर सर्किट
अक्सर पूछे जाने वाले प्रश्न
LPM6060B को नोटबुक CPU कन्वर्टर्स के लिए क्या उपयुक्त बनाता है?
इसकी कम डीसीआर और उच्च संतृप्ति धारा न्यूनतम गर्मी उत्पादन के साथ कुशल बिजली वितरण सुनिश्चित करती है, जो सीपीयू वीआरएम अनुप्रयोगों के लिए आदर्श है।
ताप रेटिंग धारा को कैसे परिभाषित किया जाता है?
ताप नामित धारा (Irmd) वह DC धारा है जो परीक्षण स्थितियों में प्रेरक में लगभग 40°C तापमान वृद्धि का कारण बनती है।
क्या ये प्रेरक सीसा मुक्त मिलाप प्रक्रियाओं के साथ संगत हैं?
हां, LPM6060B श्रृंखला 100% सीसा मुक्त और RoHS मानकों के अनुरूप है, जो आधुनिक पर्यावरण के अनुकूल विनिर्माण के लिए उपयुक्त है।
विशिष्ट स्व-प्रतिध्वनित आवृत्ति सीमा क्या है?
एसआरएफ 7 मेगाहर्ट्ज़ से लेकर 21 मेगाहर्ट्ज़ तक होता है, जो इंडक्टेंसी मूल्य के आधार पर होता है, जिससे वे सामान्य स्विचिंग आवृत्तियों में स्थिर होते हैं।
